Acrel ADF400L - Đồng hồ đo năng lượng mô đun đa mạch
Đồng hồ đo năng lượng mô đun đa mạch Acrel ADF400L
Đồng hồ đo năng lượng mô đun đa mạch Acrel ADF400L
Mô tả đặc trưng:
• Loại đồng hồ đo năng lượng thông qua phương pháp kết hợp mô đun
• Màn hình LCD 8 chữ số có đèn nền, hiển thị thông số U, I, P, Q, S, PF, F
• Hiển thị trực quan và đơn giản với 4 nút thiết lập chương trình ở phía trước
• Tích hợp công tắc rơ le chuyển mạch
• Thực hiện 12 phép đo trực tiếp 3 pha, 36 phép đo trực tiếp 1 pha
• Truyền thông giao tiếp hồng ngoại, Modbus-RTU, Modbus-TCP, TCP/IP
• Mô đun chính trang bị 2 ngõ vào Digital (DI), 2 ngõ ra Digital (DO)
• Đo công suất (kWh) với độ chính xác cao, rất đáng tin cậy
• Lắp đặt trên thanh ray 35mm, với tính linh hoạt cao
• Có thể lắp đặt tập trung, quản lý tập trung và không gây nhiễu
• Kiểm soát chi phí thông qua giao thức trả trước
• Lưu ý: Sản phẩm bao gồm
* Mô-đun chính
* Mô-đun truy cập trực tiếp
* Mô-đun truy cập máy biến áp
(Có hỗ trợ chức năng điện trả trước)
Tiêu chuẩn:
• Chứng nhận CE, IEC62052, IEC62053
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Sử dụng phổ biến trong nhiều lĩnh vực
• Dùng cho trường học, doanh nghiệp, ...
Mô tả đặc trưng:
• Loại đồng hồ đo năng lượng thông qua phương pháp kết hợp mô đun
• Màn hình LCD 8 chữ số có đèn nền, hiển thị thông số U, I, P, Q, S, PF, F
• Hiển thị trực quan và đơn giản với 4 nút thiết lập chương trình ở phía trước
• Tích hợp công tắc rơ le chuyển mạch
• Thực hiện 12 phép đo trực tiếp 3 pha, 36 phép đo trực tiếp 1 pha
• Truyền thông giao tiếp hồng ngoại, Modbus-RTU, Modbus-TCP, TCP/IP
• Mô đun chính trang bị 2 ngõ vào Digital (DI), 2 ngõ ra Digital (DO)
• Đo công suất (kWh) với độ chính xác cao, rất đáng tin cậy
• Lắp đặt trên thanh ray 35mm, với tính linh hoạt cao
• Có thể lắp đặt tập trung, quản lý tập trung và không gây nhiễu
• Kiểm soát chi phí thông qua giao thức trả trước
• Lưu ý: Sản phẩm bao gồm
* Mô-đun chính
* Mô-đun truy cập trực tiếp
* Mô-đun truy cập máy biến áp
(Có hỗ trợ chức năng điện trả trước)
Tiêu chuẩn:
• Chứng nhận CE, IEC62052, IEC62053
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Sử dụng phổ biến trong nhiều lĩnh vực
• Dùng cho trường học, doanh nghiệp, ...
Acrel ADF400L - Đồng hồ đo năng lượng mô đun đa mạch
Mô tả
Acrel ADF400L
- Loại hệ thống: 3P3W hoặc 3P4W
- Tần số hoạt động: 50Hz
- Điện áp định mức: AC 3×220/380V (hoặc 3x57.7/100V)
- Dòng điện định mức: 3x10(80)A (trực tiếp); 3x1(6)A (qua CT)
- Dòng khởi động: 4‰Ib
- Chức năng đo lường:
* Đo 36 mạch 1 pha, 12 mạch 3 pha
* Đo tổng năng lượng hoạt động (đo thuận, đo nghịch)
* Đo nhiều mức năng lượng hoạt động, đo đa biểu giá
* Đo U, I, P, Q, S, PF, F, kWh (0-9999.9999 kWh) - Độ chính xác:
* Các thông số đo: Cấp 0.5S
* Đồng hồ: sai số 0.5S - Hiển thị: Màn hình LCD 8 chữ số, có đèn nền
- Truyền thông: RS485 Modbus-RTU, Ethernet modbus-TCP
- Giao tiếp mở rộng: 4G, WiFi, LoRa (tùy chọn)
- Chuyển đổi: 2DO + 2DI (đầu vào tiếp điểm khô)
- Rơ le xung: 3x1(6)A 6400imp/kWh; 3x10(80)A 400imp/kWh
- Nhiệt độ hoạt động: -20ºC ~ 60ºC
- Nhiệt độ lự trữ: -30ºC ~ 70ºC
- Độ ẩm cho phép: ≤ 95% RH, không ngưng tụ, không có khí ăn mòn
- Độ cao lắp đặt: ≤ 2000m
- Lắp đặt: lắp trên thanh ray DIN 35mm
- Kích thước sản phẩm: 72 x 79.5 x 115 (mm)
- Kích thước đóng gói: 330 x 220 x 150 (mm)
- Trọng lượng: 0.65 Kg

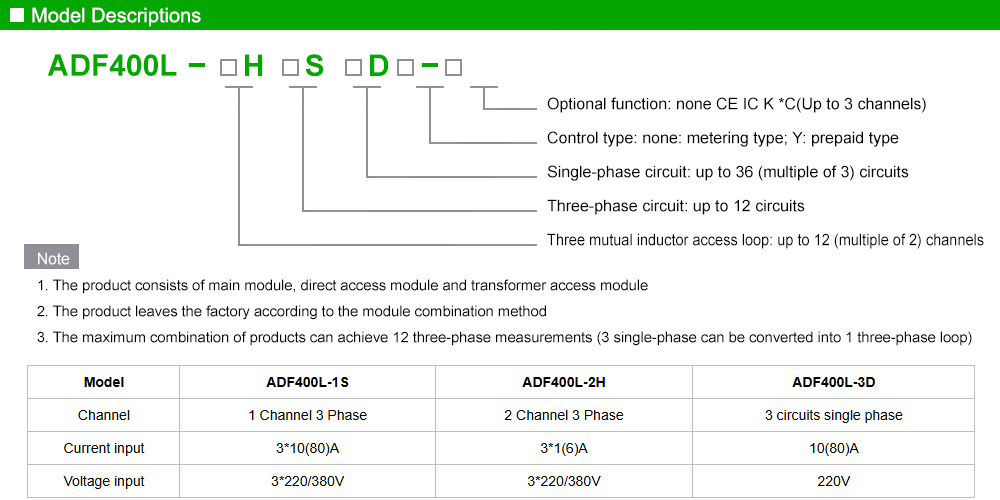

Cách tra mã: Acrel ADF400L

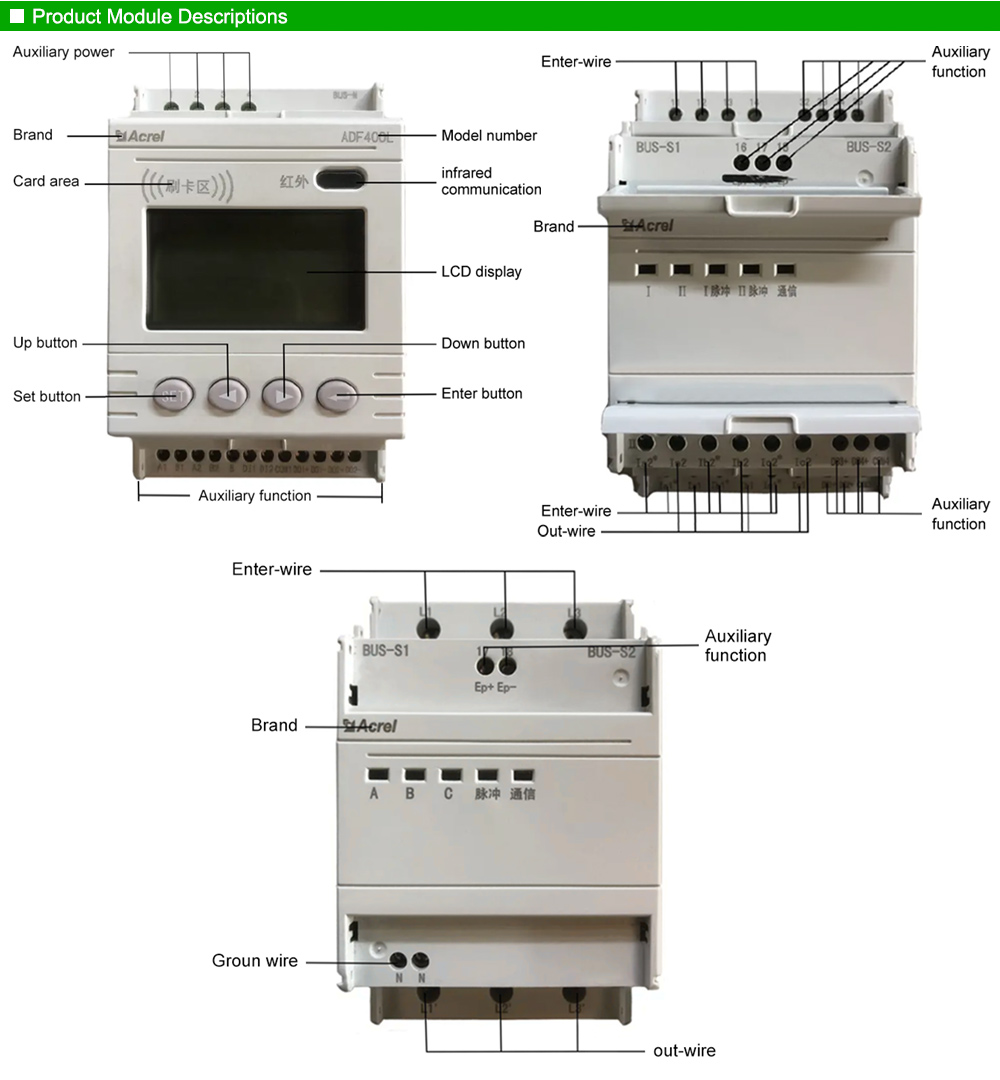

Mô tả: Acrel ADF400L

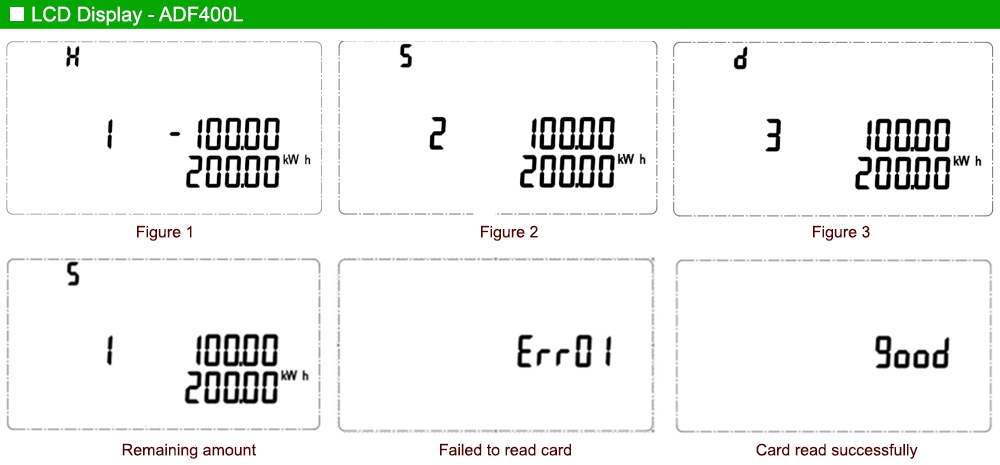

Màn hình hiển thị: Acrel ADF400L

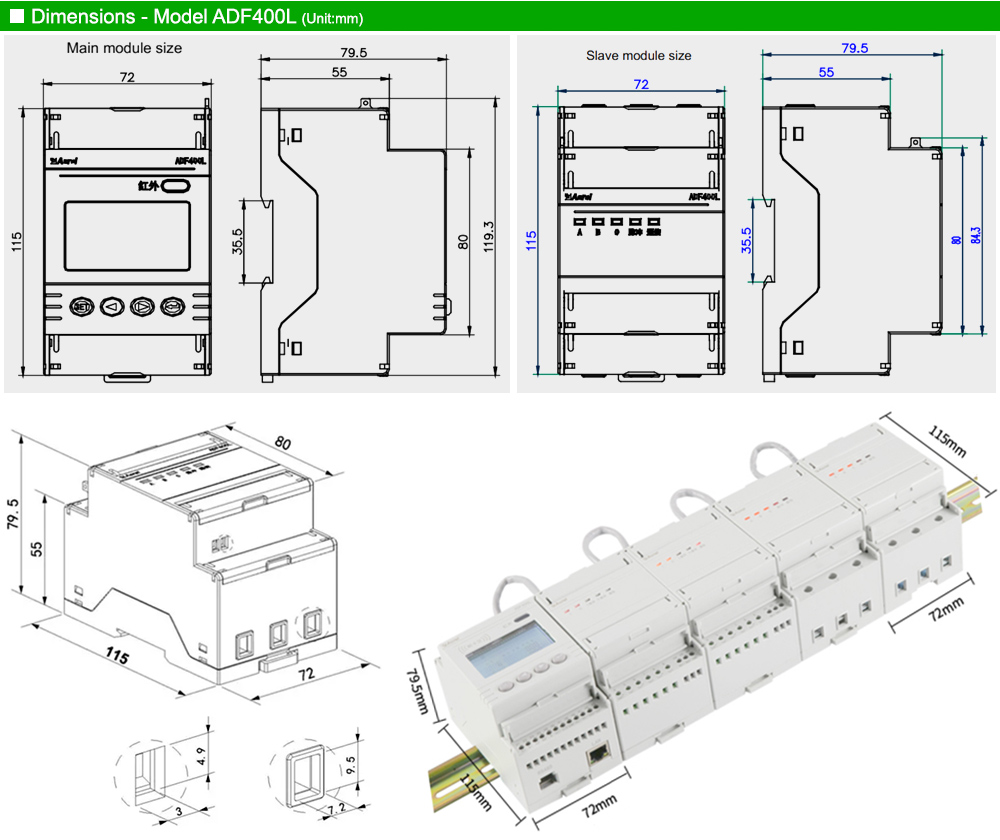

Kích thước: Acrel ADF400L

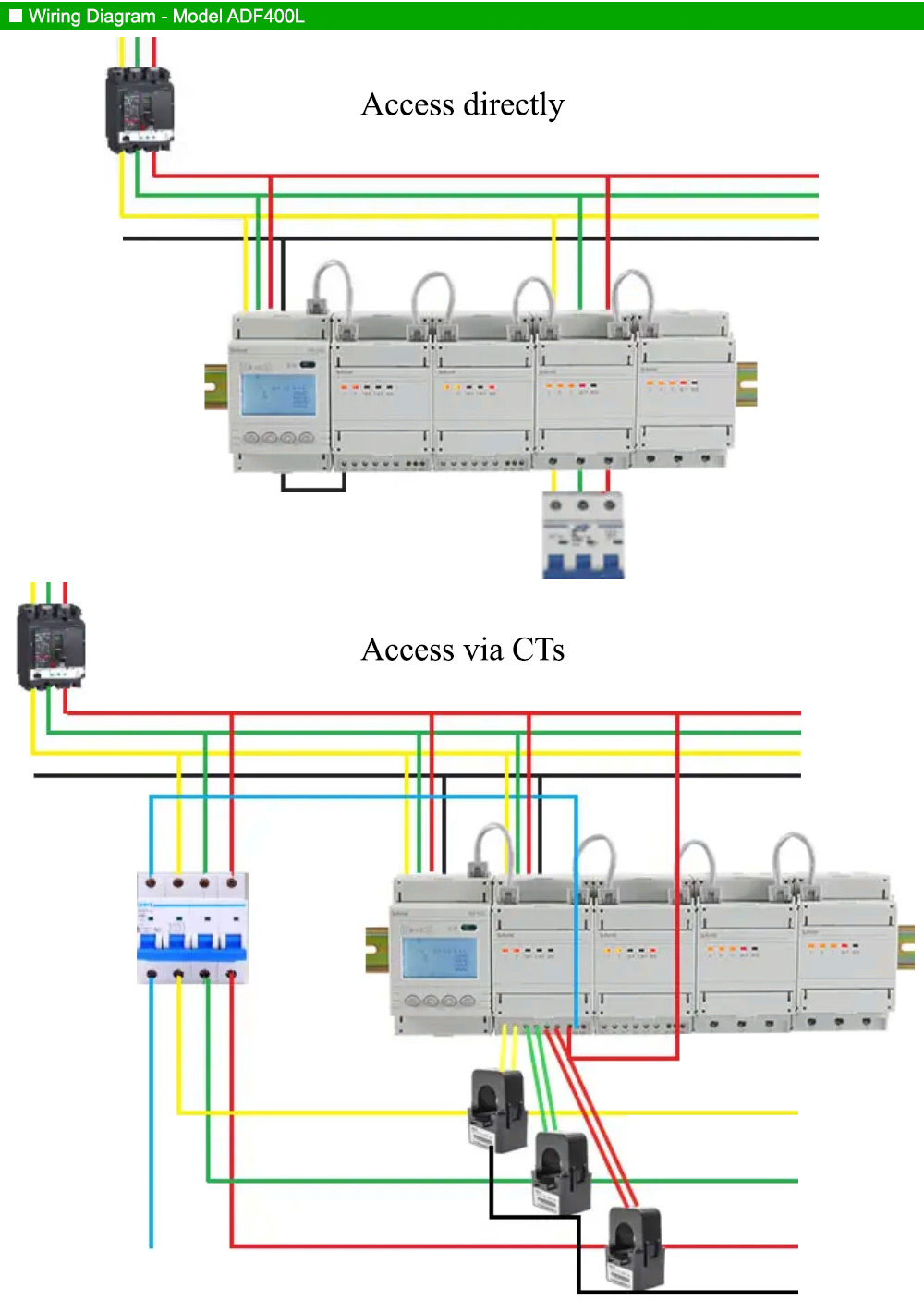

Sơ đồ đi dây: Acrel ADF400L

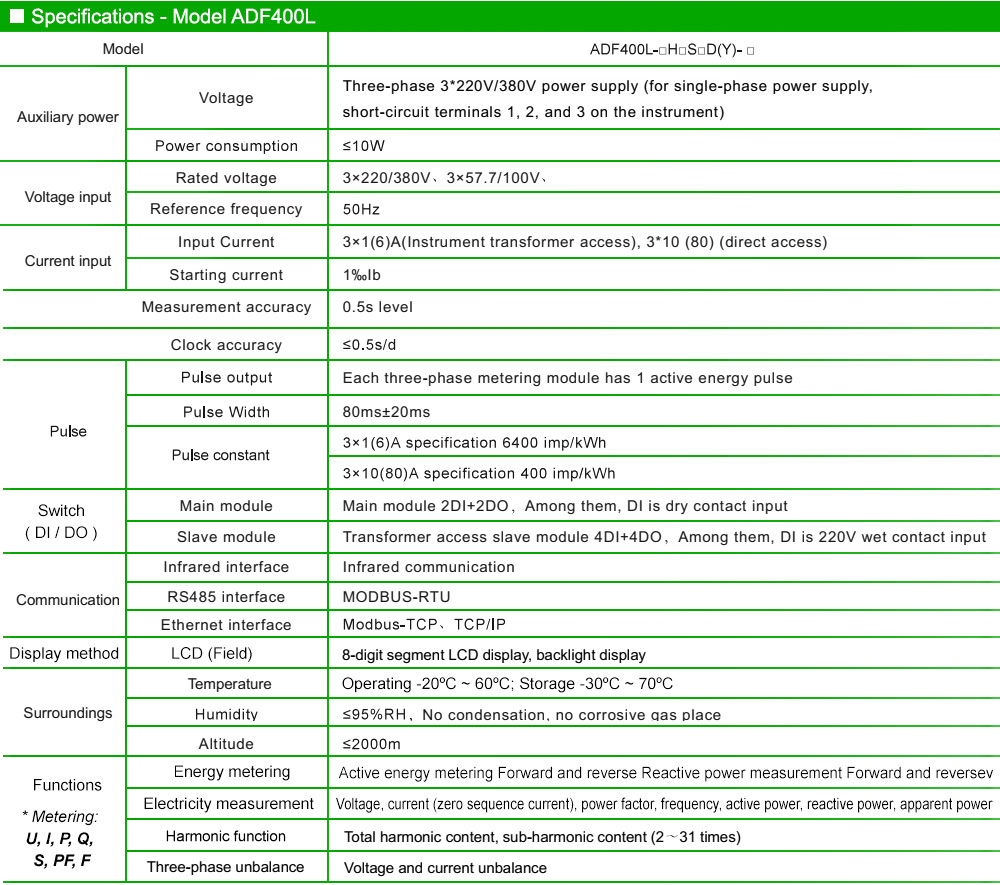

Thông số kỹ thuật: Acrel ADF400L

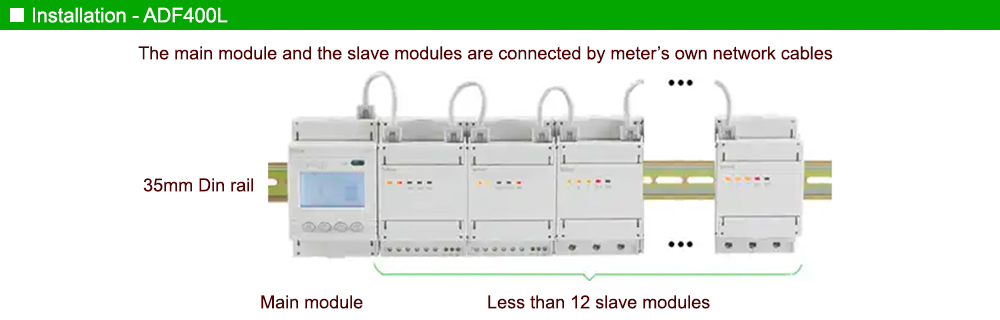

Lắp đặt: Acrel ADF400L

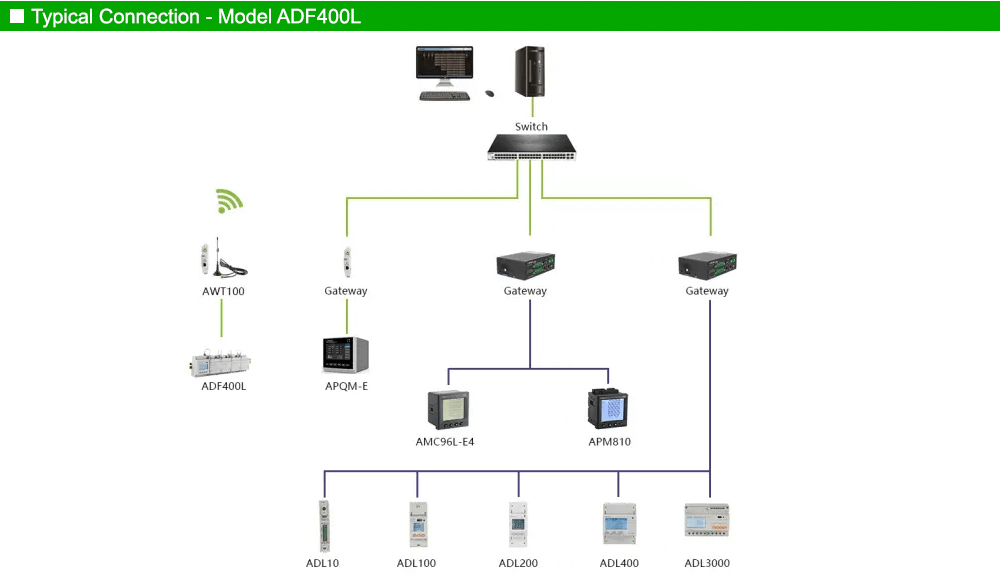

Mô hình kết nối: Acrel ADF400L
Tải tài liệu kỹ thuật Acrel ADF400L
