Đồng hồ đo năng lượng 3 pha Acrel ADL400
Đồng hồ đo năng lượng 3 pha Acrel ADL400
Mô tả đặc trưng
• Cấu trúc nhỏ gọn, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Đo lường tất các cả các đại lượng điện với độ chính xác cao
• Đa biểu giá, 4 mức (tăng đột biến, cao điểm, thấp điểm, trung bình)
• Tính toán và quản lý năng lượng điện thông minh
• Lưu trữ nhiều dữ liệu khác nhau trong thời gian 48 tháng
• Màn hình LCD 12 chữ số, có đèn nền hiển thị rõ các giá trị
• Cài đặt các thông số thông qua 3 nút bấm phía trước
• Kiểm tra nội dung sóng hài thứ 31 và tổng nội dung sóng hài
• Giao tiếp RS485 Modbus-RTU
• Đầu vào chuyển mạch, đầu ra rơ le, có cảnh báo
• Lắp đặt đơn giản, gắn trên thanh ray DIN 35mm
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
ứng dụng
• Dùng cho hệ thống cung cấp điện, doanh nghiệp công nghiệp và khai thác mỏ
• Dùng cho hệ thống điều khiển, hệ thống SCADA, hệ thống quản lý năng lượng EMS
Mô tả đặc trưng
• Cấu trúc nhỏ gọn, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Đo lường tất các cả các đại lượng điện với độ chính xác cao
• Đa biểu giá, 4 mức (tăng đột biến, cao điểm, thấp điểm, trung bình)
• Tính toán và quản lý năng lượng điện thông minh
• Lưu trữ nhiều dữ liệu khác nhau trong thời gian 48 tháng
• Màn hình LCD 12 chữ số, có đèn nền hiển thị rõ các giá trị
• Cài đặt các thông số thông qua 3 nút bấm phía trước
• Kiểm tra nội dung sóng hài thứ 31 và tổng nội dung sóng hài
• Giao tiếp RS485 Modbus-RTU
• Đầu vào chuyển mạch, đầu ra rơ le, có cảnh báo
• Lắp đặt đơn giản, gắn trên thanh ray DIN 35mm
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
ứng dụng
• Dùng cho hệ thống cung cấp điện, doanh nghiệp công nghiệp và khai thác mỏ
• Dùng cho hệ thống điều khiển, hệ thống SCADA, hệ thống quản lý năng lượng EMS
Acrel ADL400 - Đồng hồ đo năng lượng 3 pha
Mô tả
Acrel ADL400
- Loại hệ thống: 3P3W, 3P4W
- Điện áp:
* Điện áp định mức: AC 220V
* Tần số: 50Hz
* Điện năng tiêu thụ: <10VA - Dòng điện:
* Dòng tối đa: Max. 80A
* Dòng khởi động: 0.01A
* Điện năng tiêu thụ: <1VA - Chức năng:
* Đo các thông số: U, I, P, Q, S, PF, F, kWh
* Dải đo các thông số: 0~9999999999.99kWh
* Đo sóng hài: từ bậc 2 ~ 31
* Đa biểu giá: 4 múi giờ, 4 mức giá,
* 14 khoảng thời gian trong ngày
* 2 danh sách khoảng thời gian
* Đóng băng dữ liệu 48 tháng và 90 ngày qua - Độ chính xác:
* Năng lượng hoạt động (kWh): Cấp 0.5
* Đồng hồ thời gian thực: Sai số ≤ 0.5 giây/ngày - Hiển thị: Màn hình LCD 12 chữ số, có đèn nền
- Truyền thông: RS485 Modbus-RTU
- Tích hợp: Đầu vào chuyển mạch, đầu ra rơ le
- Xung hoạt động: 80ms±20ms, 1000imp/kWh
- Nhiệt độ hoạt động: -25ºC ~ 55ºC
- Nhiệt độ lưu trữ: -40ºC ~ 70ºC
- Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ
- Độ cao lắp đặt: < 2000m
- Lắp đặt: Gắn trên thanh ray DIN 35mm
- Kích thước sản phẩm: 72 x 90 x 65 (mm)

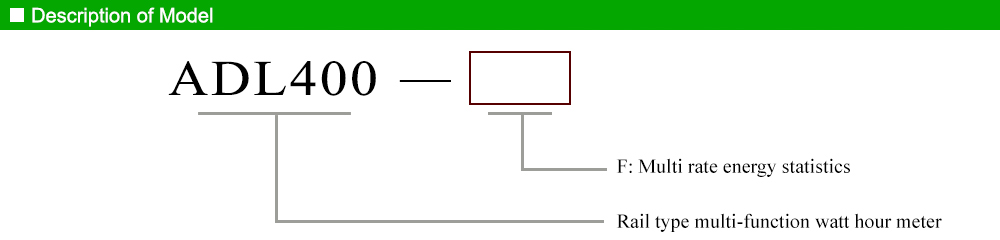

Cách tra mã: Acrel ADL400

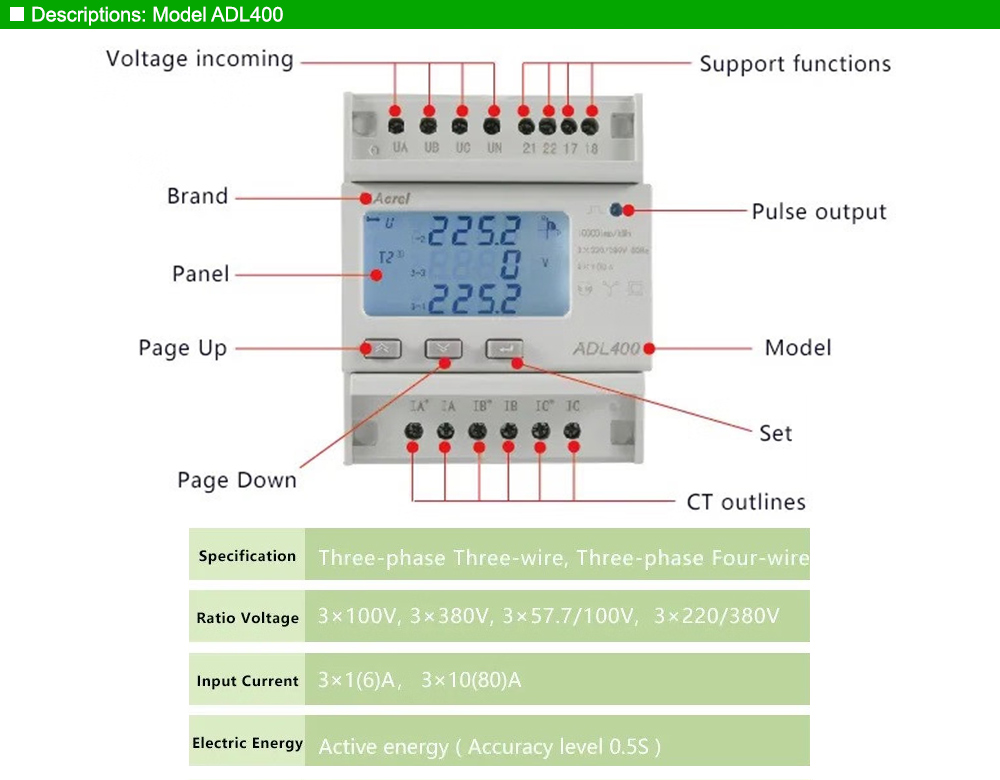

Mô tả: Acrel ADL400
Màn hình hiển thị: Acrel ADL400

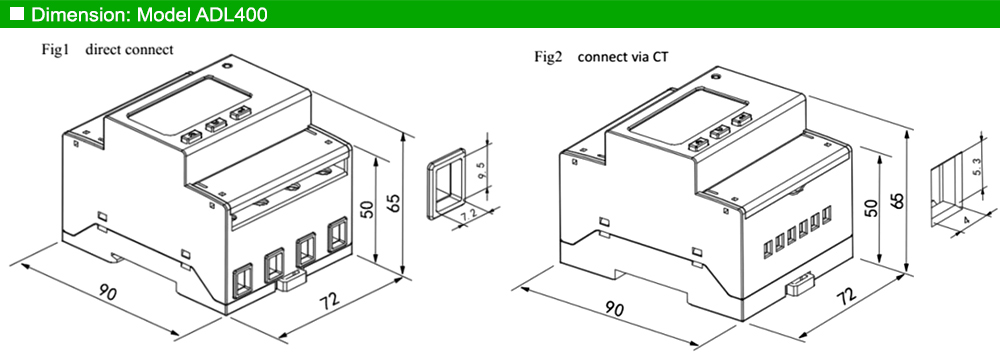

Kích thước: Acrel ADL400

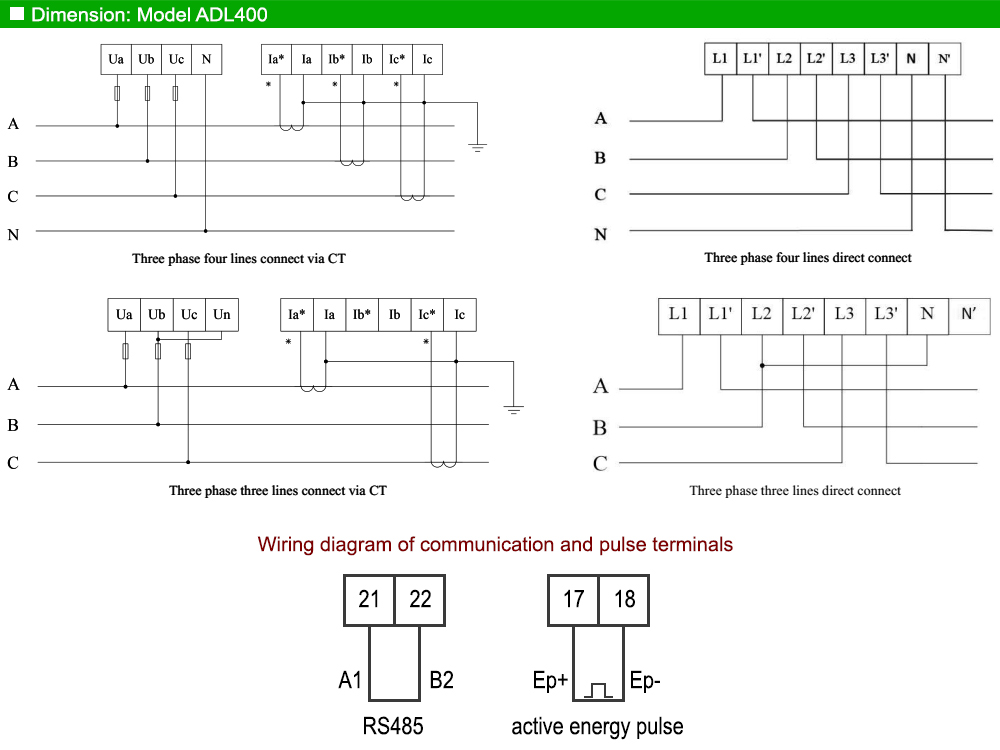

Sơ đồ đi dây: Acrel ADL400

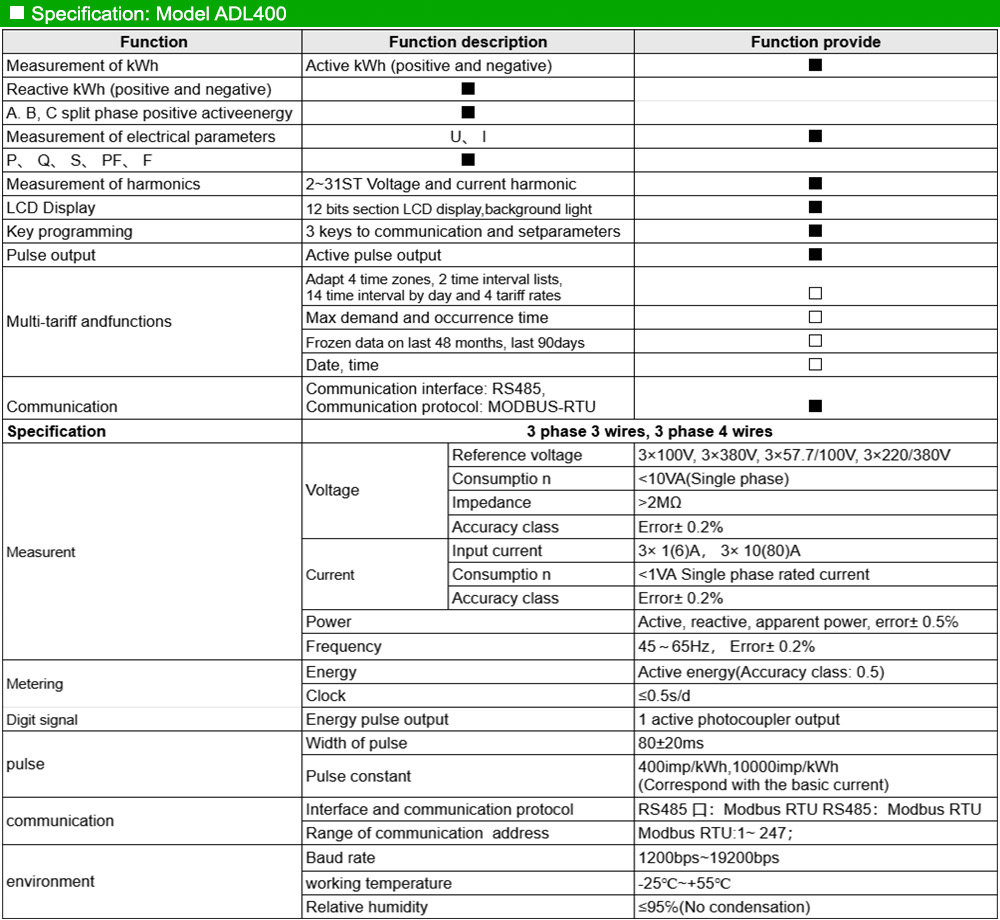

Thông số kỹ thuật: Acrel ADL400

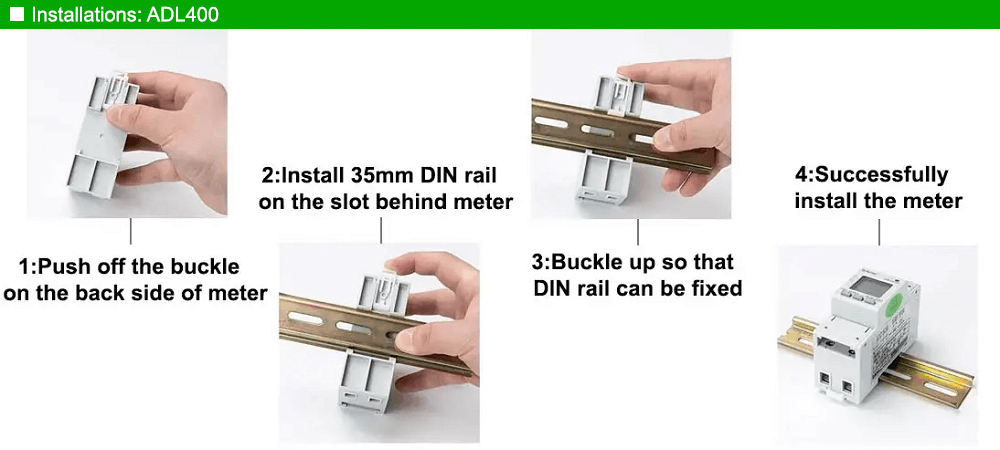

Lắp đặt: Acrel ADL400

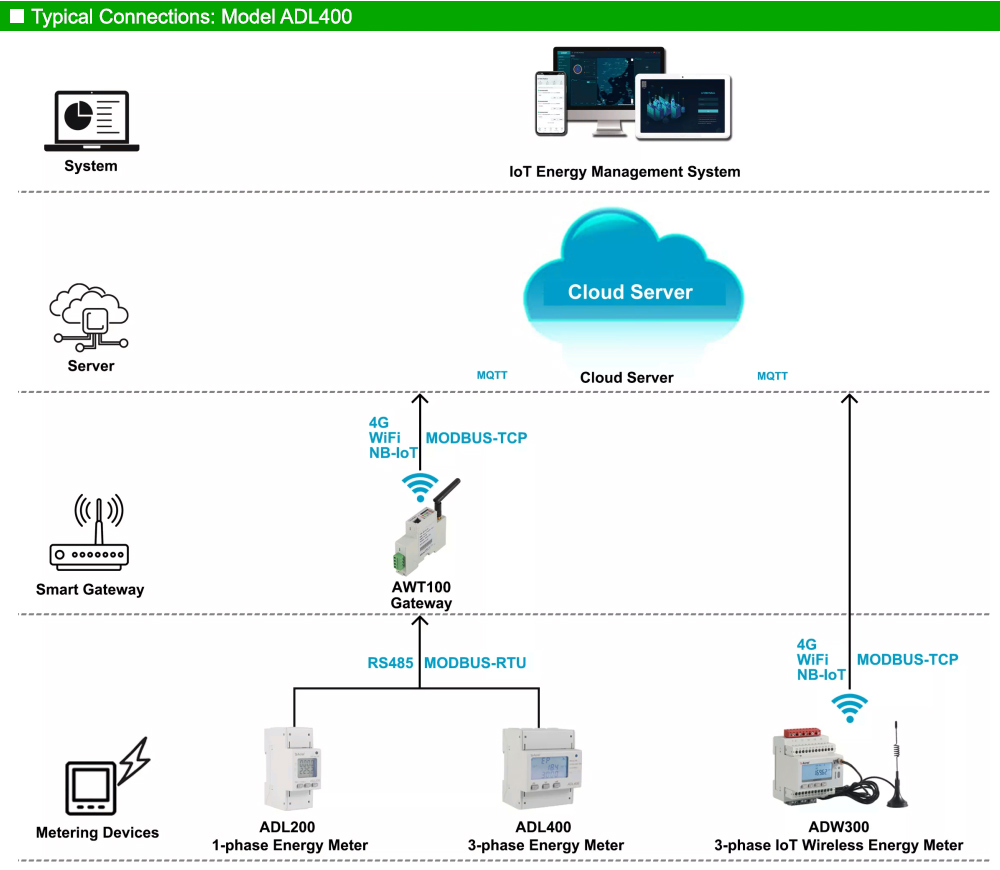

Mô hình kết nối: Acrel ADL400
Tải tài liệu kỹ thuật Acrel ADL400
