Acrel ADL400N-CT - Đồng hồ đo năng lượng 3 pha
Đồng hồ đo năng lượng 3 pha Acrel ADL400N-CT
Đồng hồ đo năng lượng 3 pha Acrel ADL400N-CT
Mô tả đặc trưng
• Loại đồng hồ đo năng lượng đa chức năng 3 pha có thể lập trình
• Đo lường tất cả các thông số điện, đo năng lượng 2 chiều
• Cấu trúc nhỏ gọn, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Màn hình LCD 12 chữ số, hiển thị rõ các giá trị
• Cài đặt các thông số thông qua 3 nút bấm phía trước
• Tích hợp đầu ra xung công suất, theo dõi điện năng tiêu thụ
• Đèn Led hiển thị trạng thái hoạt động và cảnh báo
• Phân tích sóng hài đến bậc thứ 31
• Sử dụng CT ngoài tương ứng định mức 80A, 120A, 200A, 300A
• Đo công suất đạt cấp chính xác 0.5
• Truyền thông giao tiếp RS485 Modbus-RTU
• Hỗ trợ tính toán biểu giá điện theo khung giờ (Đa biểu giá)
• Lắp đặt đơn giản, gắn trên thanh ray DIN 35mm
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, UL, IEC62052-11 / IEC62053-11
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
ứng dụng
• Hệ thống điện mặt trời hòa lưới, hệ thống vi biến tần, hệ thống lưu trữ năng lượng, hệ thống ghép nối AC, v.v.
Mô tả đặc trưng
• Loại đồng hồ đo năng lượng đa chức năng 3 pha có thể lập trình
• Đo lường tất cả các thông số điện, đo năng lượng 2 chiều
• Cấu trúc nhỏ gọn, lắp đặt trên thanh DIN 35mm
• Chất liệu vỏ nhựa cách điện, an toàn, chống bụi, EMC tốt
• Màn hình LCD 12 chữ số, hiển thị rõ các giá trị
• Cài đặt các thông số thông qua 3 nút bấm phía trước
• Tích hợp đầu ra xung công suất, theo dõi điện năng tiêu thụ
• Đèn Led hiển thị trạng thái hoạt động và cảnh báo
• Phân tích sóng hài đến bậc thứ 31
• Sử dụng CT ngoài tương ứng định mức 80A, 120A, 200A, 300A
• Đo công suất đạt cấp chính xác 0.5
• Truyền thông giao tiếp RS485 Modbus-RTU
• Hỗ trợ tính toán biểu giá điện theo khung giờ (Đa biểu giá)
• Lắp đặt đơn giản, gắn trên thanh ray DIN 35mm
Tiêu chuẩn:
• Chứng nhận CE, EAC, MID, UL, IEC62052-11 / IEC62053-11
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
ứng dụng
• Hệ thống điện mặt trời hòa lưới, hệ thống vi biến tần, hệ thống lưu trữ năng lượng, hệ thống ghép nối AC, v.v.
Acrel ADL400N-CT - Đồng hồ đo năng lượng 3 pha
Mô tả
Acrel ADL400N-CT
- Loại hệ thống: 3P3W, 3P4W
- Điện áp định mức: AC 3x220/380V; 3x230/400V
- Dòng điện định mức: 80A, 120A, 200A, 300A (CT ngoài)
- Chức năng:
* Đo năng lượng chủ động (tiến và lùi)
* Đo năng lượng phản ứng (thuận và ngược)
* Năng lượng pha chia tách
* Đo lường lượng điện: U, I, P, Q, S, PF, F
* Đo sóng hài từ thứ 2 đến thứ 31
* Lưu trữ dữ liệu 48 tháng
* Hỗ trợ đa biểu giá, cấu hình linh hoạt
* Phạm vi đo: 0 ~ 999999.99kWh - Độ chính xác:
* Năng lượng hoạt động (kWh): Cấp 0.5
* Năng lượng phản kháng (kvarh): Cấp 2 - Hiển thị: Màn hình LCD phân đoạn, 12 chữ số
- Truyền thông: Giao tiếp RS485 Modbus-RTU
- Tích hợp đầu ra cảnh báo và điều khiển từ xa
- Nhiệt độ hoạt động: -40ºC ~ 70ºC
- Nhiệt độ lưu trữ: -40ºC ~ 70ºC
- Độ ẩm môi trường: ≤95%RH, không ngưng tụ
- Cấp bảo vệ: IP51
- Độ cao lắp đặt: ≤3000m
- Lắp đặt: gắn trên thanh ray DIN 35mm
- Kích thước sản phẩm: 90 x 65 x 45 (mm)

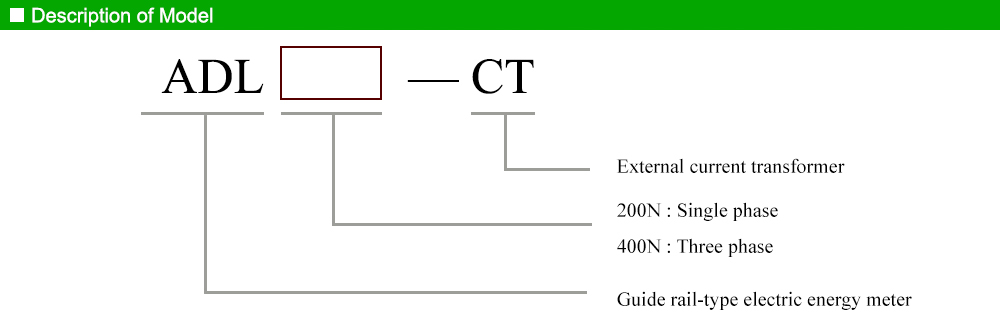

Cách tra mã: Acrel ADL400N-CT

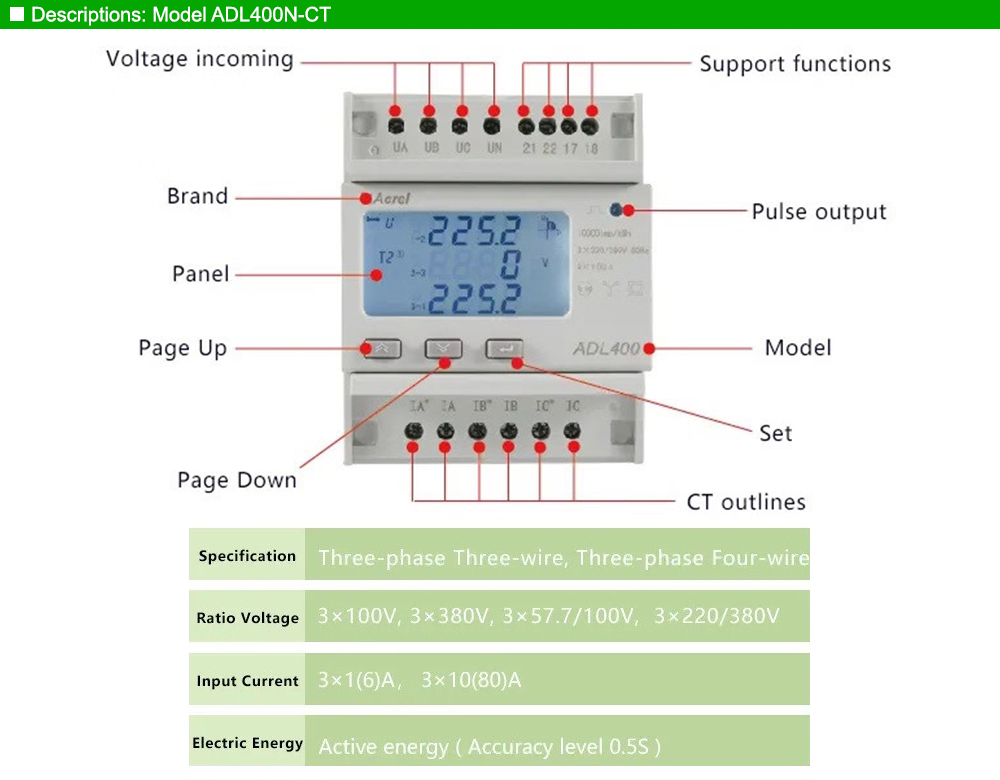

Mô tả: Acrel ADL400N-CT

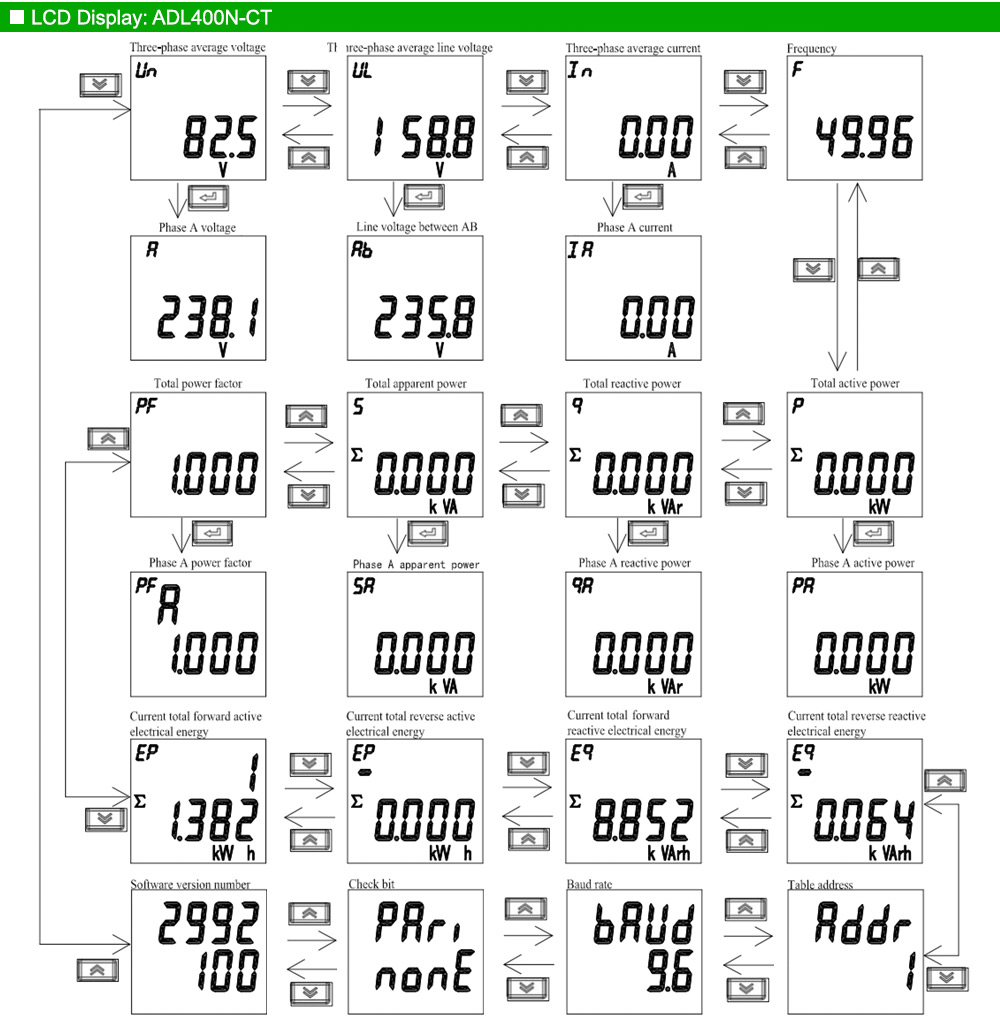

Màn hình hiển thị: Acrel ADL400N-CT
Kích thước: Acrel ADL400N-CT

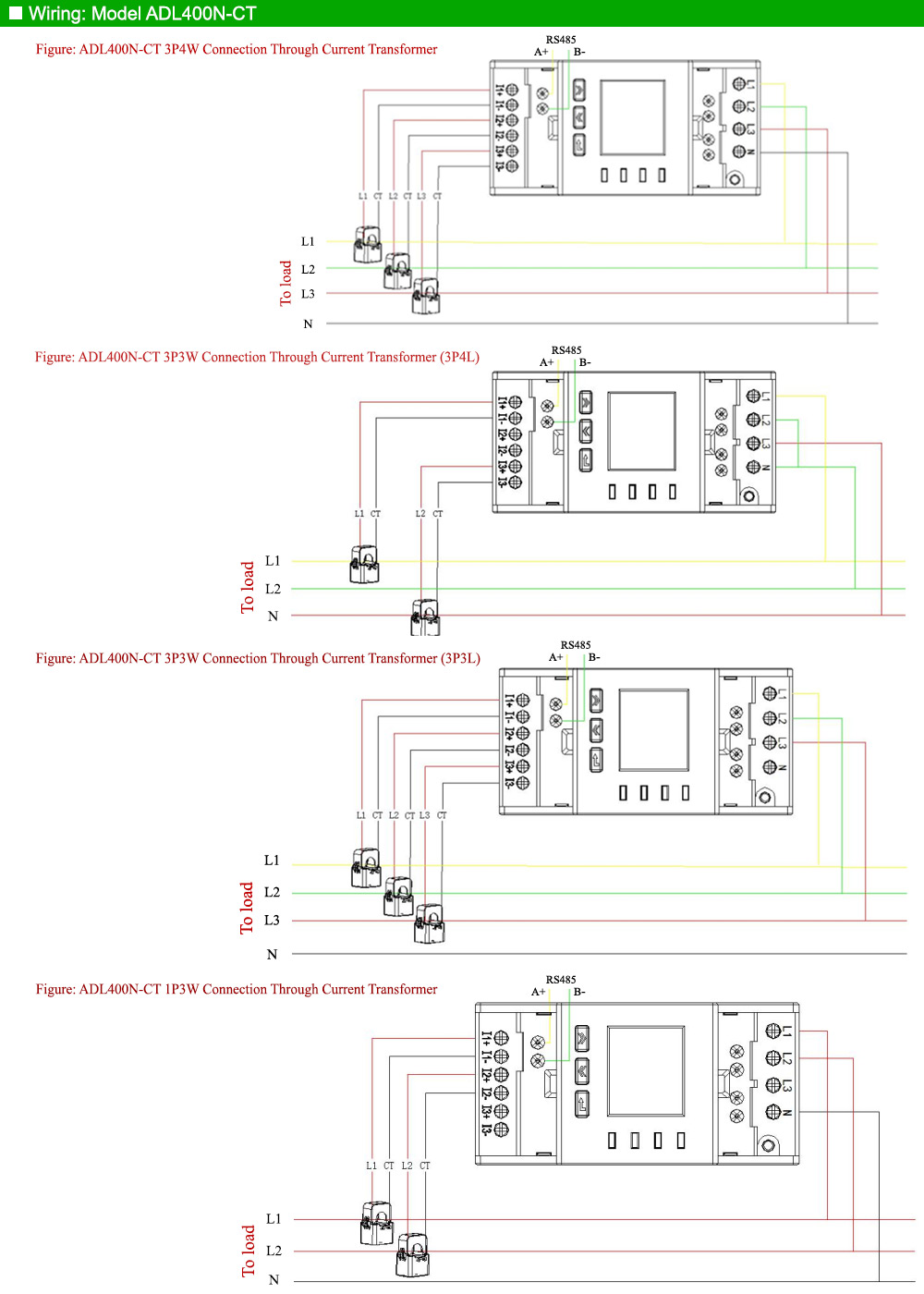

Sơ đồ đi dây: Acrel ADL400N-CT

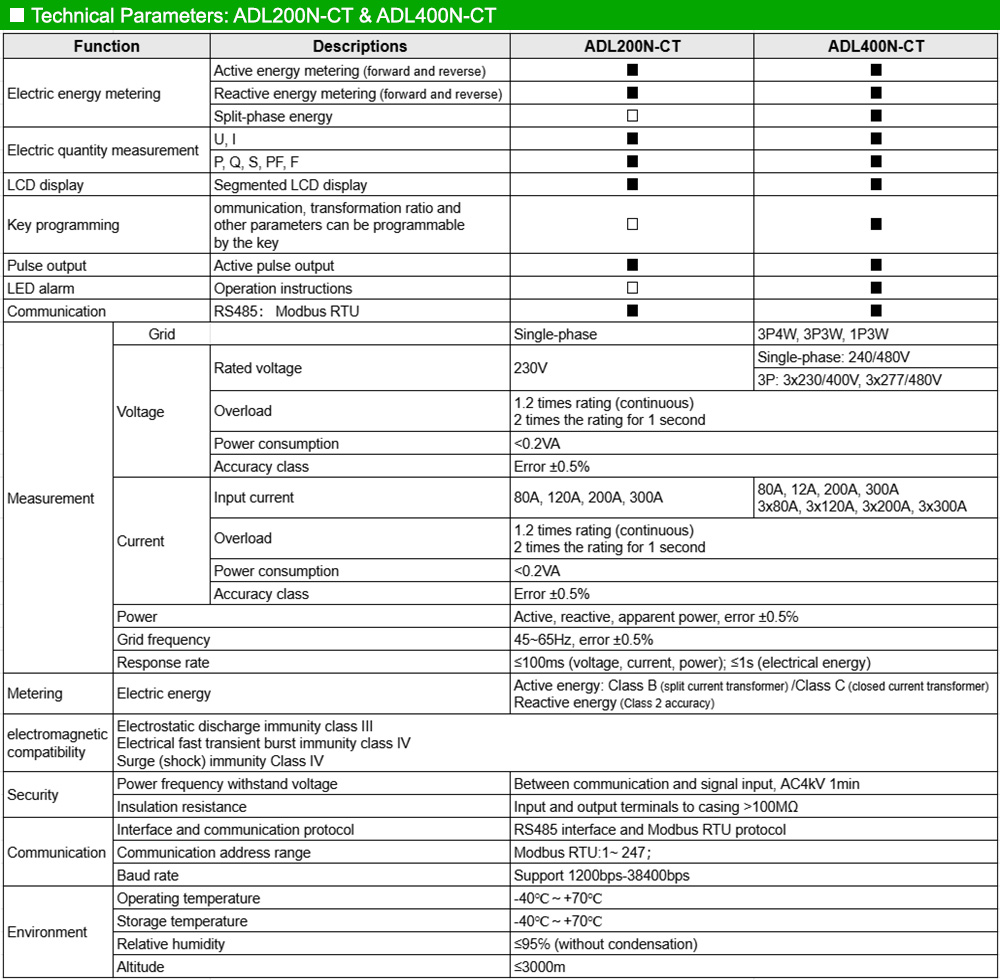

Thông số kỹ thuật: Acrel ADL400N-CT

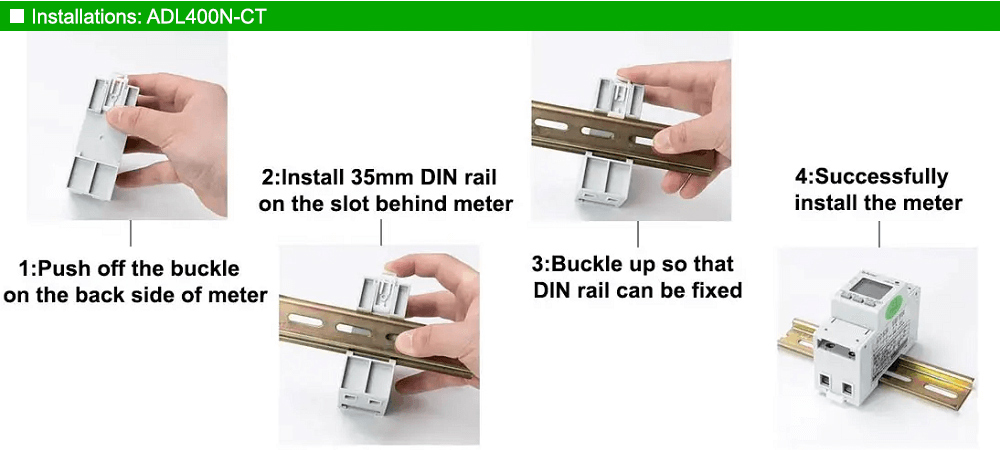

Lắp đặt: Acrel ADL400N-CT

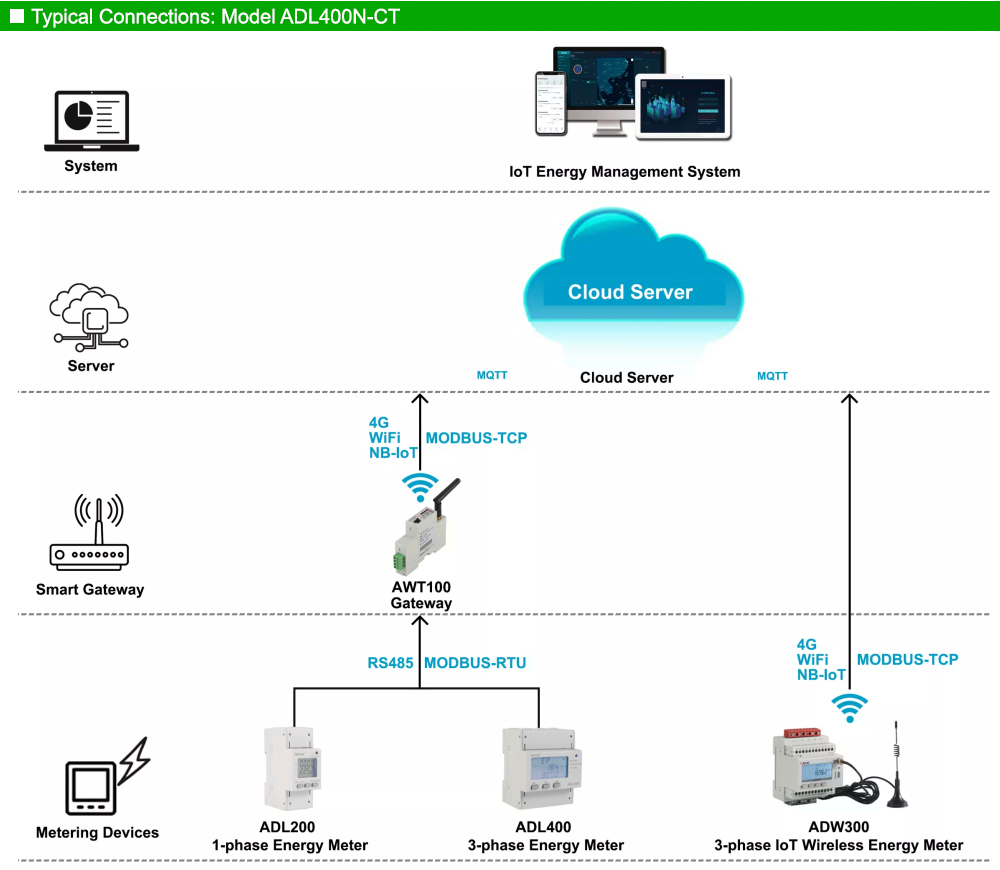

Mô hình kết nối: Acrel ADL400N-CT
Tải tài liệu kỹ thuật Acrel ADL400N-CT
