Đồng hồ đo công suất đa chức năng 3 pha Acrel APM800
Đồng hồ đo công suất đa chức năng 3 pha Acrel APM800
Mô tả đặc trưng
• Đồng hồ đo công suất đa chức năng kỹ thuật số
• Thiết kế theo tiêu chuẩn IEC, tích hợp nhiều tính năng hiện đại
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Màn hình LCD đa đòng, hiển thị đầy đủ các thông số điện
• Đo lường mạch điện và giám sát trạng thái chuyển mạch
• Đo RMS thực, góc pha, góc phần tư, mất cân bằng, nhiệt độ, độ ẩm
• Thống kê năng lượng và phân tích chất lượng điện năng
• Giao tiếp RS485, Modbus-RTU, 2DI/2DO, SOE với thẻ TF
• Ghi lại 128 sự kiện, nhật ký SOE, hỗ trợ mở rộng bản ghi bằng thẻ TF
• Lắp đặt trên tủ điện (mặt trước, cánh cửa tủ), hoặc bảng điện
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Phù hợp cho các ứng dụng đo lường và giám sát cơ bản
• Sử dụng cho những nơi không yêu cầu phân tích sóng hài
• Sử dụng cho hệ thống điện không đòi hỏi độ chính xác cao
Mô tả đặc trưng
• Đồng hồ đo công suất đa chức năng kỹ thuật số
• Thiết kế theo tiêu chuẩn IEC, tích hợp nhiều tính năng hiện đại
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Màn hình LCD đa đòng, hiển thị đầy đủ các thông số điện
• Đo lường mạch điện và giám sát trạng thái chuyển mạch
• Đo RMS thực, góc pha, góc phần tư, mất cân bằng, nhiệt độ, độ ẩm
• Thống kê năng lượng và phân tích chất lượng điện năng
• Giao tiếp RS485, Modbus-RTU, 2DI/2DO, SOE với thẻ TF
• Ghi lại 128 sự kiện, nhật ký SOE, hỗ trợ mở rộng bản ghi bằng thẻ TF
• Lắp đặt trên tủ điện (mặt trước, cánh cửa tủ), hoặc bảng điện
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Phù hợp cho các ứng dụng đo lường và giám sát cơ bản
• Sử dụng cho những nơi không yêu cầu phân tích sóng hài
• Sử dụng cho hệ thống điện không đòi hỏi độ chính xác cao
Acrel APM800 - Đồng hồ đo công suất đa chức năng kỹ thuật số
Mô tả
Acrel APM800
- Loại hệ thống: 3 pha 3 dây, 3 pha 4 dây
- Tần số: 45~65Hz
- Điện áp định mức: AC 100V, 110V, 400V, 690V
- Dòng điện định mức: AC 1A, 5A
- Độ chính xác:
* Điện áp, dòng điện, công suất: Cấp 0.5s
* Công suất phản kháng: Cấp 2.0 - Mô đun mở rộng: Di/DO, AI/AO, SOE, thẻ TF
- Đầu vào chuyển đổi: Tiếp điểm thụ động, nguồn điện tích hợp
- Đầu ra rơ le: 3A/AC250V; 3A/DC30V
- Đầu ra xung: 4000(5A), 8000(1A) imp/kWh
- Đầu Vào/Ra Digital: 2DI + 2DO
- Đầu Vào/Ra Analog:
* DC 0~20mA, 4~20mA, 0~5V, 1~5V
* Độ chính xác: Cấp 0.5%
* Điện trở tải: ≤500Ω - Thẻ lưu trữ: 4G, TF ( up to 32G)
- Truyền thông:
* Giao tiếp RS485 giao thức Modbus-RTU
* Tùy chọn: Ethernet, Profibus-DP - Nguồn cấp phụ trợ: AC/DC 85-265V (AC/DC 115-415V)
- Tiêu thụ điện năng: <15VA
- Hiển thị: Màn hình LCD đa dòng
- Ghi sự kiện (SOE): 128 sự kiện, mở rộng qua thẻ TF
- Báo động: 66 loại, 16 bản ghi, mở rộng qua thẻ TF
- Lưu trữ: Thẻ T-Flash 4GB (max. 32GB)
- Cấp bảo vệ: Mặt trước IP54
- Nhiệt độ hoạt động: -20ºC ~65ºC
- Nhiệt độ Lưu trữ: -20ºC ~ 70ºC
- Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ
- Độ cao lắp đặt: ≤ 2500m
- Lắp đặt: tủ điện (mặt trước, cánh cửa tủ); bảng điện
- Kích thước sản phẩm: 96 x 96 x
- Kích thước cắt lắp 92 x92 (mm)

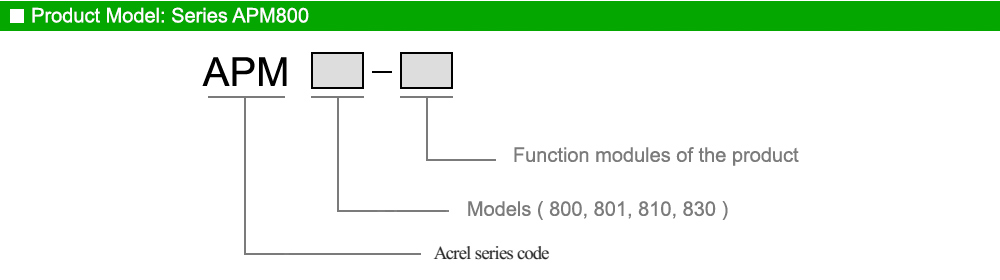

Cách tra mã: Acrel APM800

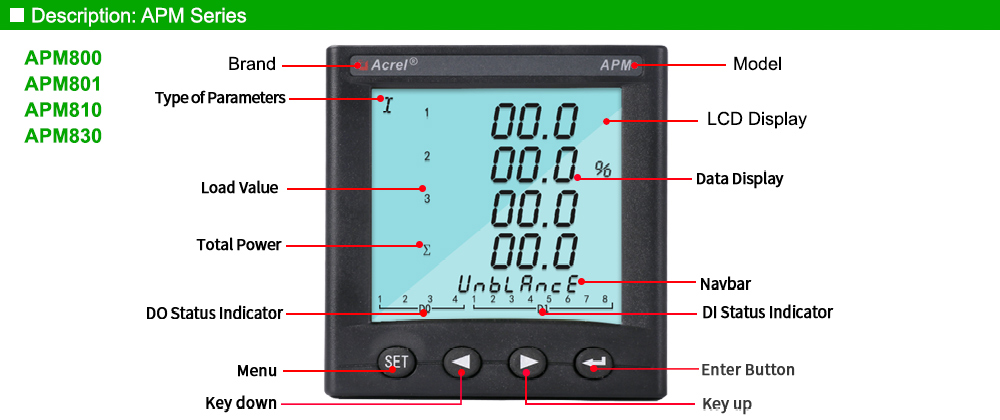

Mô tả: Acrel APM800

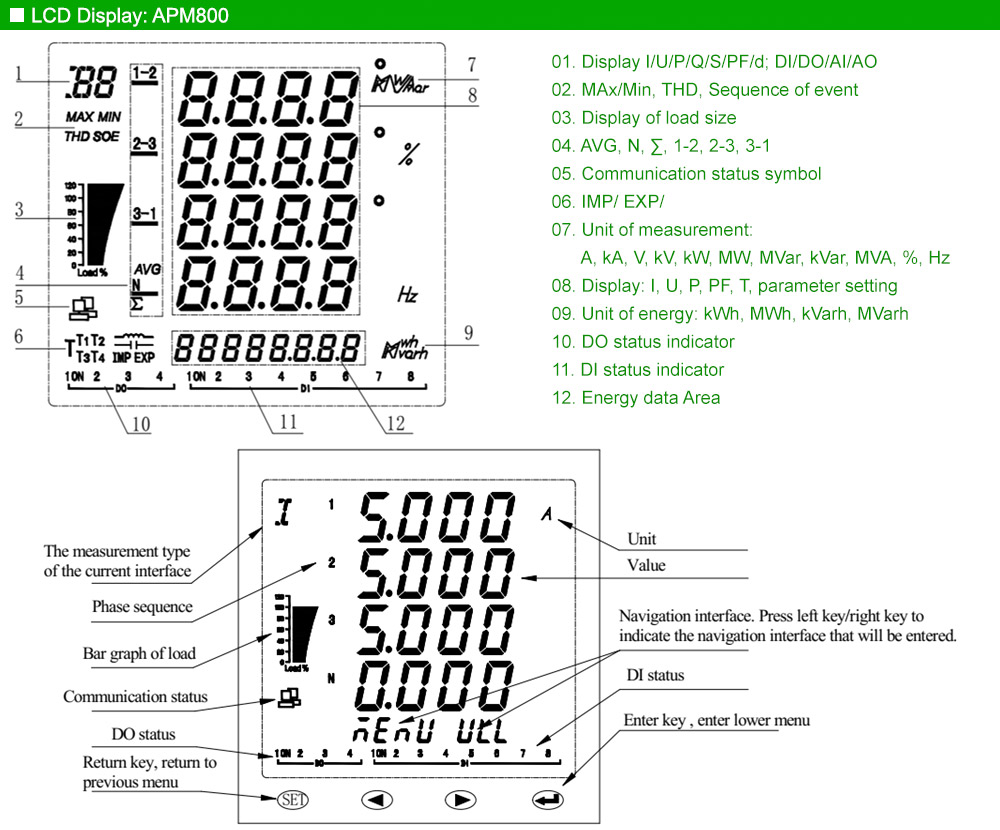

Màn hình hiển thị: Acrel APM800

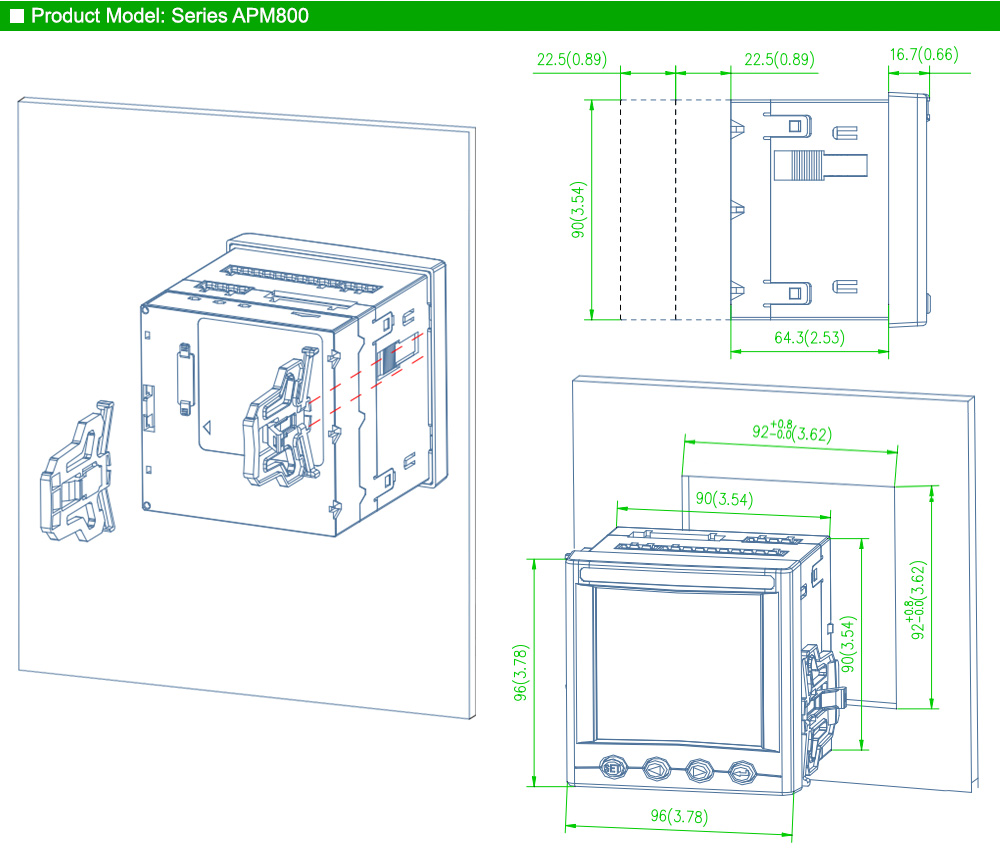

Kích thước: Acrel APM800

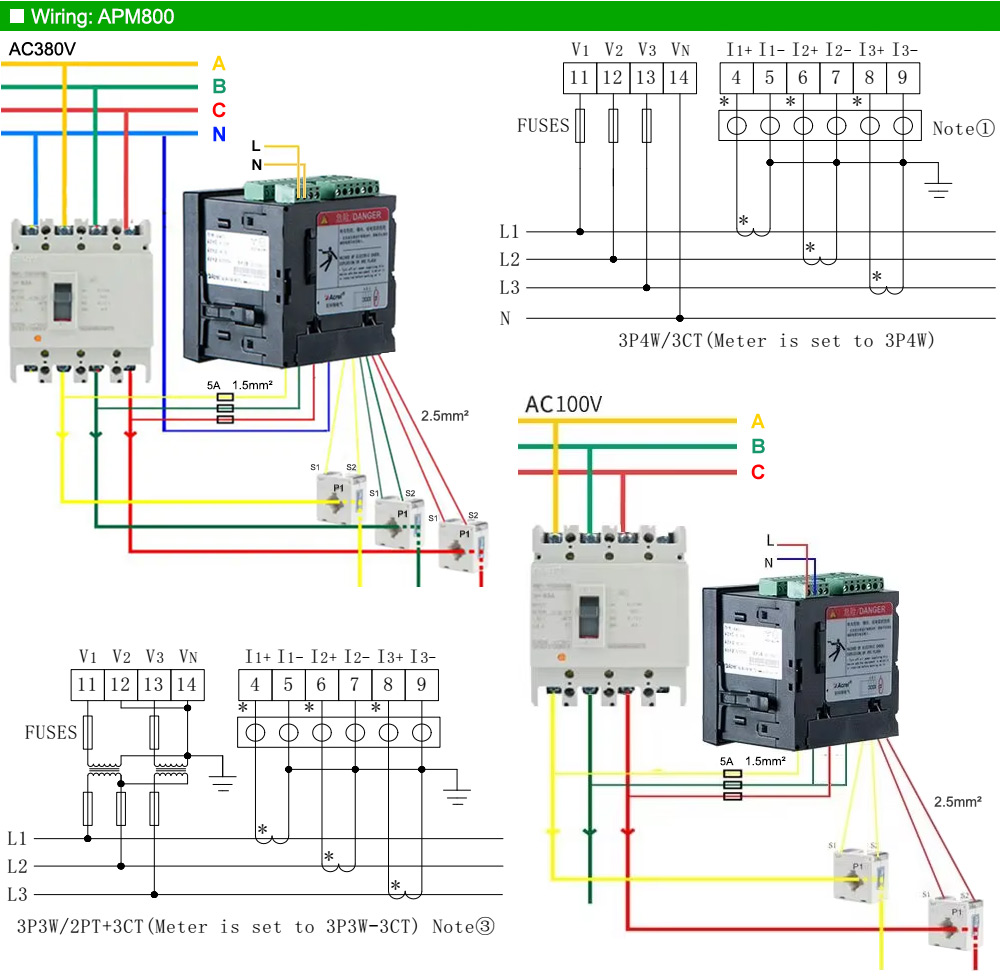

Sơ đồ đi dây: Acrel APM800

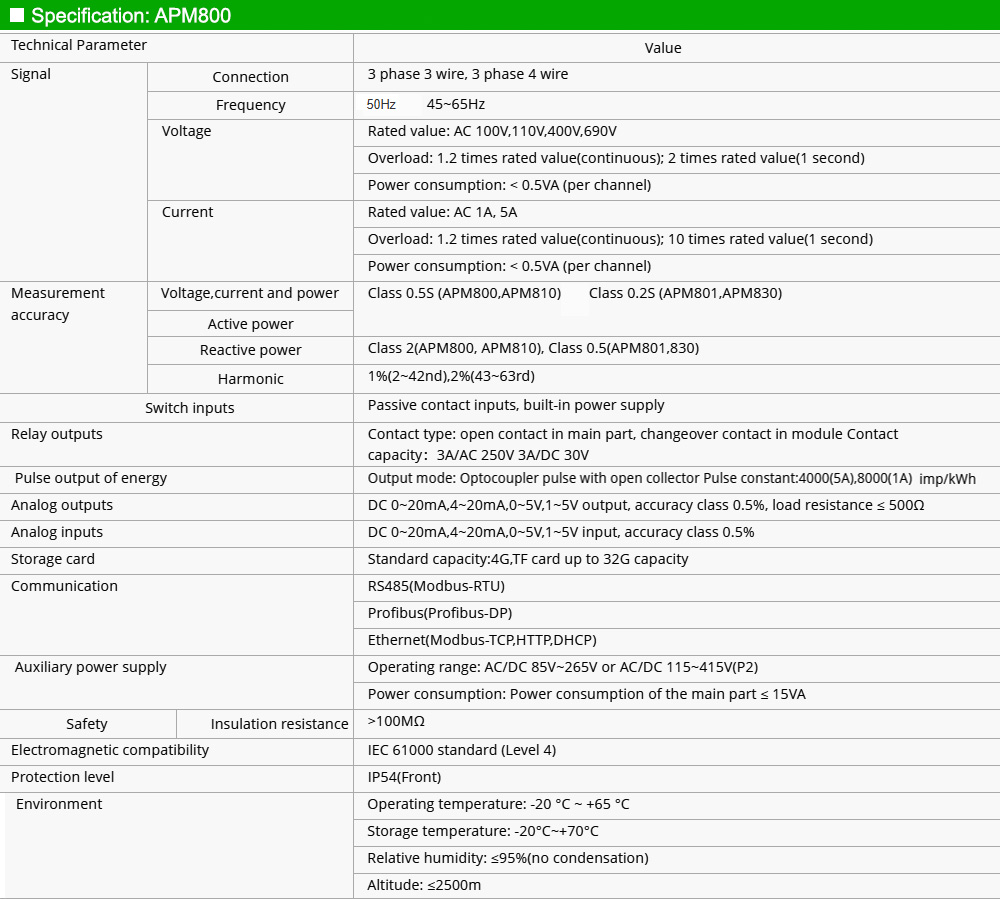

Thông số kỹ thuật: Acrel APM800

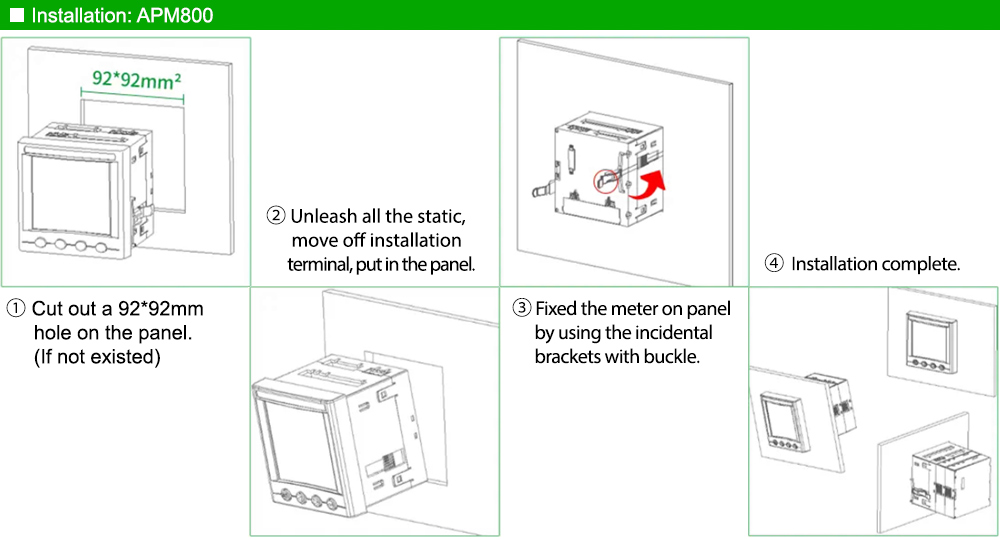

Lắp đặt: Acrel APM800

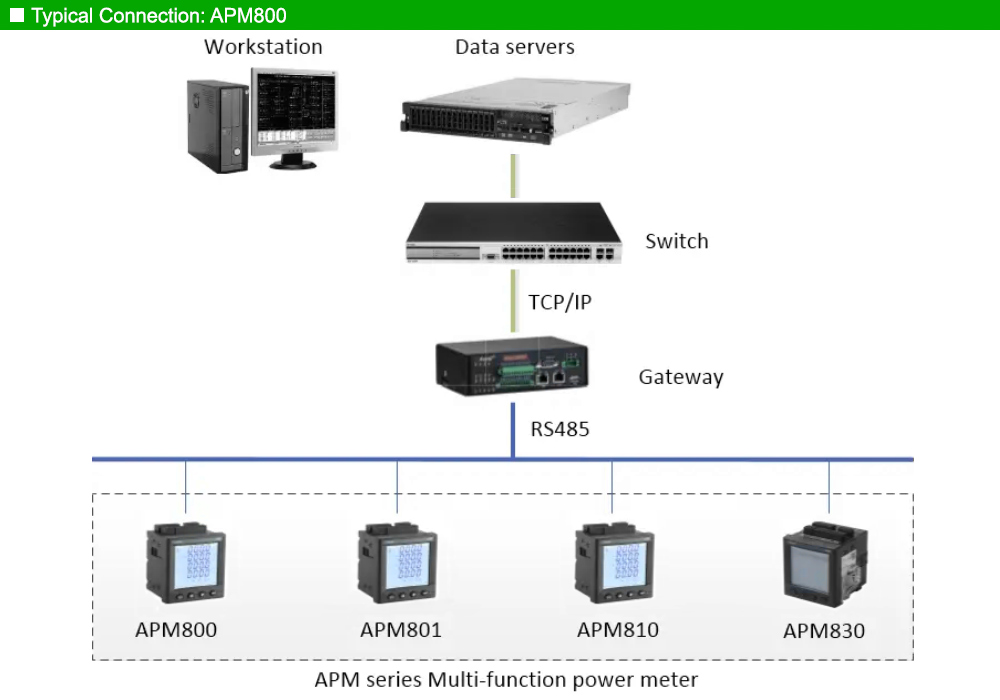

Mô hình kết nối: Acrel APM800
Tải tài liệu kỹ thuật Acrel APM800
