Acrel APM801 - Đồng hồ đo công suất mạng Ethernet 0.2S
Đồng hồ đo công suất mạng Ethernet 0.2S Acrel APM801
Đồng hồ đo công suất mạng Ethernet 0.2S Acrel APM801
Mô tả đặc trưng
• Đồng hồ đo công suất đa chức năng kỹ thuật số
• Thiết kế theo tiêu chuẩn IEC, tích hợp nhiều tính năng hiện đại
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Màn hình LCD đa đòng, hiển thị đầy đủ các thông số điện
• Đo lường mạch điện và giám sát trạng thái chuyển mạch
• Đo RMS thực, góc pha, góc phần tư, mất cân bằng, nhiệt độ, độ ẩm
• Thống kê năng lượng và phân tích chất lượng điện năng
• Giao tiếp RS485, Modbus-RTU, 2DI/2DO, SOE với thẻ TF
• Ghi lại 128 sự kiện, nhật ký SOE, hỗ trợ mở rộng bản ghi bằng thẻ TF
• Lắp đặt trên tủ điện (mặt trước, cánh cửa tủ), hoặc bảng điện
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Phù hợp cho các ứng dụng đo lường và giám sát trung bình
• Sử dụng cho những nơi không yêu cầu phân tích sóng hài
• Sử dụng cho hệ thống điện không đòi hỏi độ chính xác cao
Mô tả đặc trưng
• Đồng hồ đo công suất đa chức năng kỹ thuật số
• Thiết kế theo tiêu chuẩn IEC, tích hợp nhiều tính năng hiện đại
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Màn hình LCD đa đòng, hiển thị đầy đủ các thông số điện
• Đo lường mạch điện và giám sát trạng thái chuyển mạch
• Đo RMS thực, góc pha, góc phần tư, mất cân bằng, nhiệt độ, độ ẩm
• Thống kê năng lượng và phân tích chất lượng điện năng
• Giao tiếp RS485, Modbus-RTU, 2DI/2DO, SOE với thẻ TF
• Ghi lại 128 sự kiện, nhật ký SOE, hỗ trợ mở rộng bản ghi bằng thẻ TF
• Lắp đặt trên tủ điện (mặt trước, cánh cửa tủ), hoặc bảng điện
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Phù hợp cho các ứng dụng đo lường và giám sát trung bình
• Sử dụng cho những nơi không yêu cầu phân tích sóng hài
• Sử dụng cho hệ thống điện không đòi hỏi độ chính xác cao
Acrel APM801 - Đồng hồ đo công suất mạng Ethernet 0.2S
Mô tả
Acrel APM801
- Loại hệ thống: 3 pha 3 dây, 3 pha 4 dây
- Tần số: 45~65Hz
- Điện áp định mức: AC 100V, 110V, 400V, 690V
- Dòng điện định mức: AC 1A, 5A
- Độ chính xác:
* Điện áp, dòng điện, công suất: Cấp 0.2s
* Công suất phản kháng: Cấp 2.0 - Mô đun mở rộng: Di/DO, AI/AO, SOE, thẻ TF
- Đầu vào chuyển đổi: Tiếp điểm thụ động, nguồn điện tích hợp
- Đầu ra rơ le: 3A/AC250V; 3A/DC30V
- Đầu ra xung: 4000(5A), 8000(1A) imp/kWh
- Đầu Vào/Ra Digital: 2DI + 2DO
- Đầu Vào/Ra Analog:
* DC 0~20mA, 4~20mA, 0~5V, 1~5V
* Độ chính xác: Cấp 0.5%
* Điện trở tải: ≤500Ω - Thẻ lưu trữ: 4G, TF ( up to 32G)
- Truyền thông:
* Giao tiếp RS485 giao thức Modbus-RTU
* Tùy chọn: Ethernet, Profibus-DP - Nguồn cấp phụ trợ: AC/DC 85-265V (AC/DC 115-415V)
- Tiêu thụ điện năng: <15VA
- Hiển thị: Màn hình LCD đa dòng
- Ghi sự kiện (SOE): 128 sự kiện, mở rộng qua thẻ TF
- Báo động: 66 loại, 16 bản ghi, mở rộng qua thẻ TF
- Lưu trữ: Thẻ T-Flash 4GB (max. 32GB)
- Cấp bảo vệ: Mặt trước IP54
- Nhiệt độ hoạt động: -20ºC ~65ºC
- Nhiệt độ Lưu trữ: -20ºC ~ 70ºC
- Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ
- Độ cao lắp đặt: ≤ 2500m
- Lắp đặt: tủ điện (mặt trước, cánh cửa tủ); bảng điện
- Kích thước sản phẩm: 96 x 96 x
- Kích thước cắt lắp 92 x92 (mm)

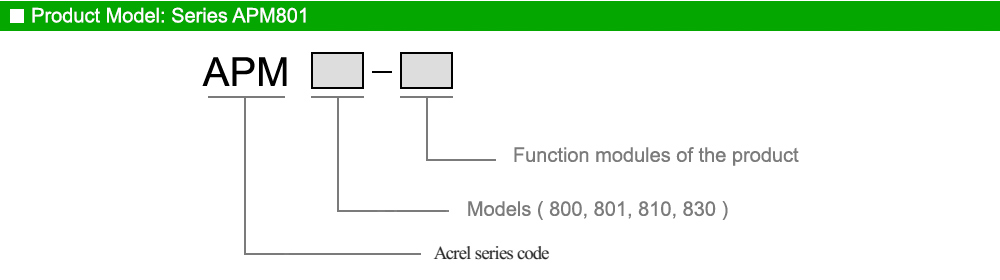

Cách tra mã: Acrel APM801

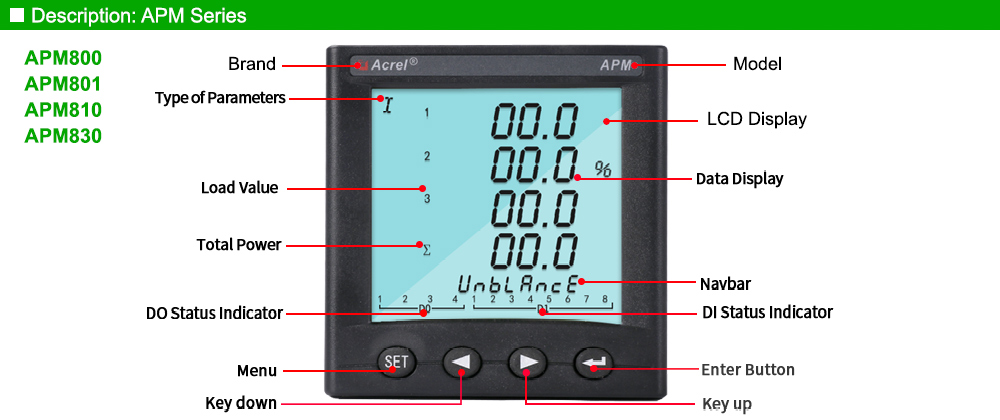

Mô tả: Acrel APM801

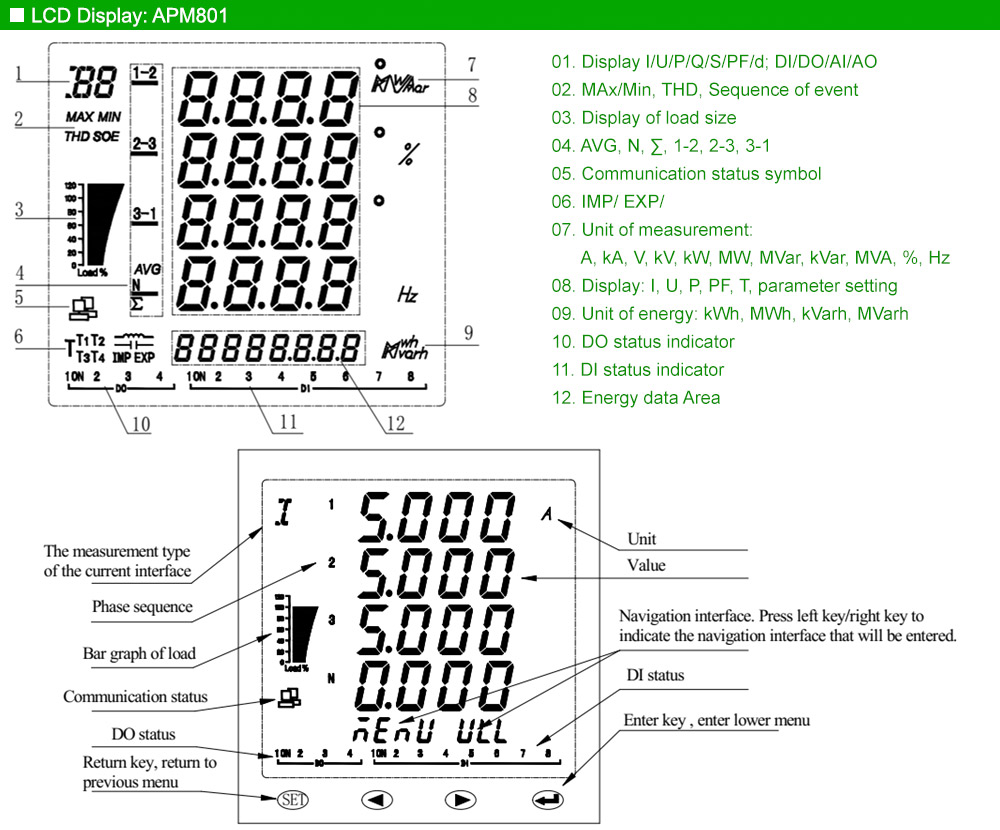

Màn hình hiển thị: Acrel APM801

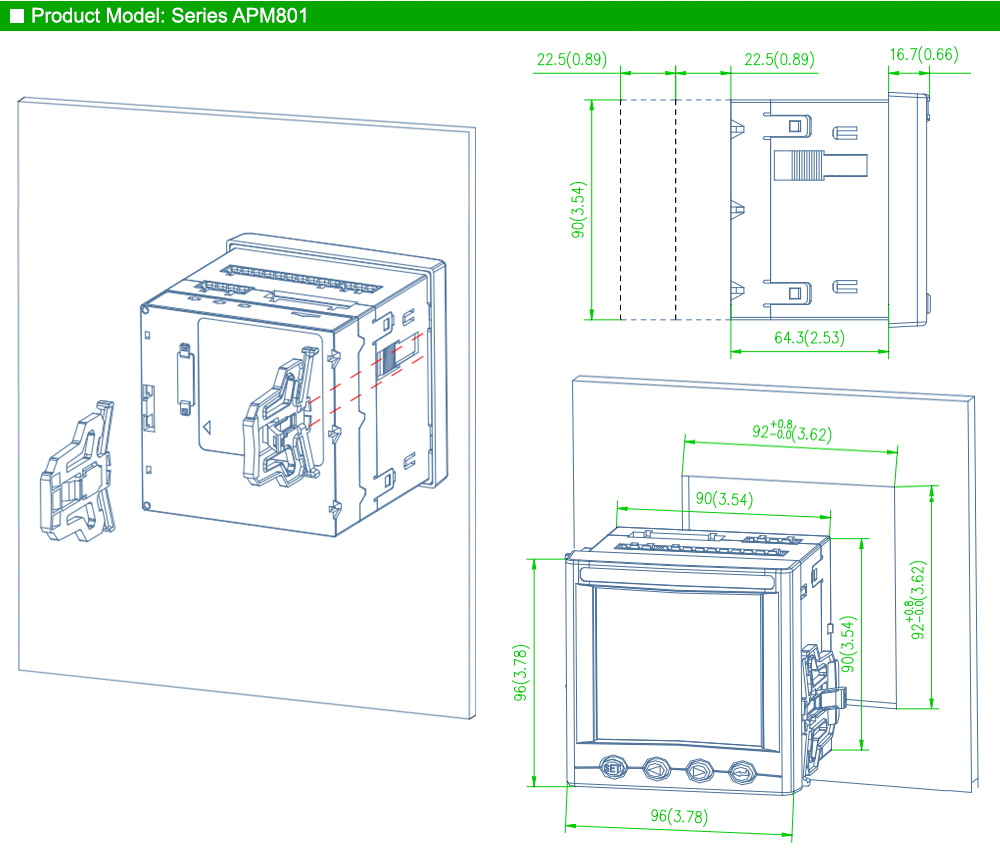

Kích thước: Acrel APM801

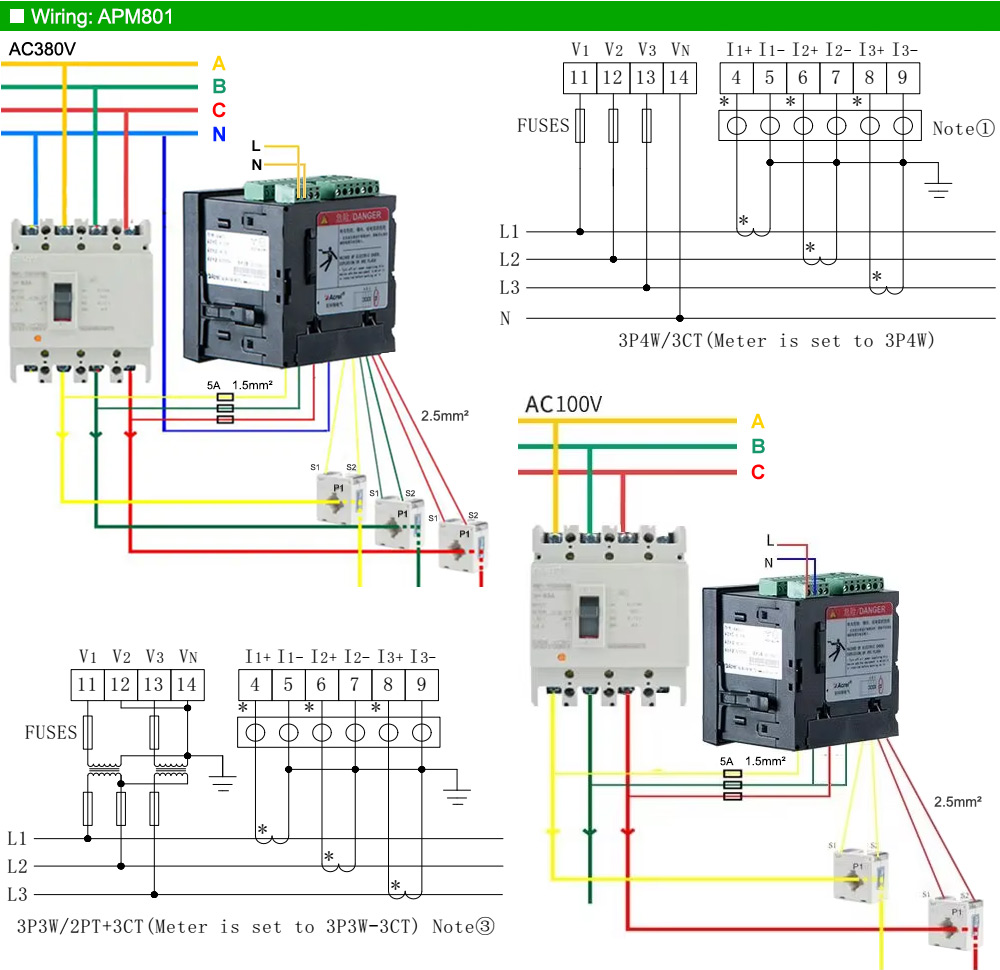

Sơ đồ đi dây: Acrel APM801

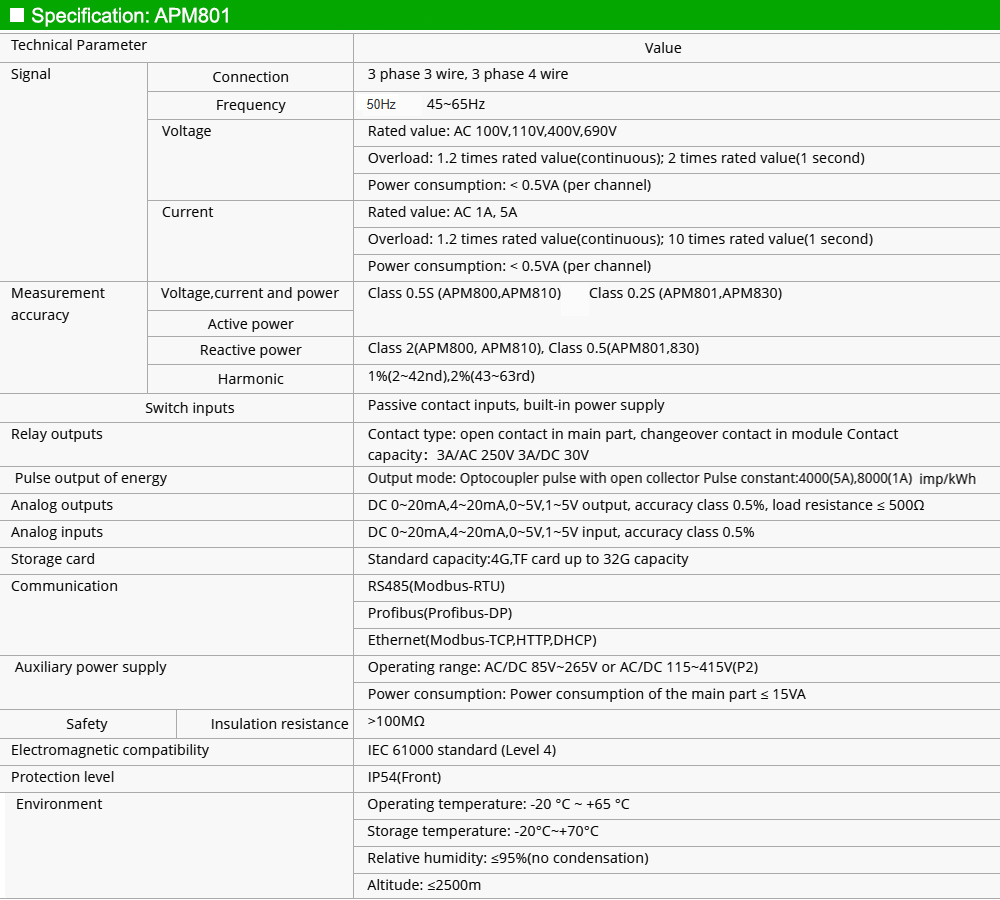

Thông số kỹ thuật: Acrel APM801

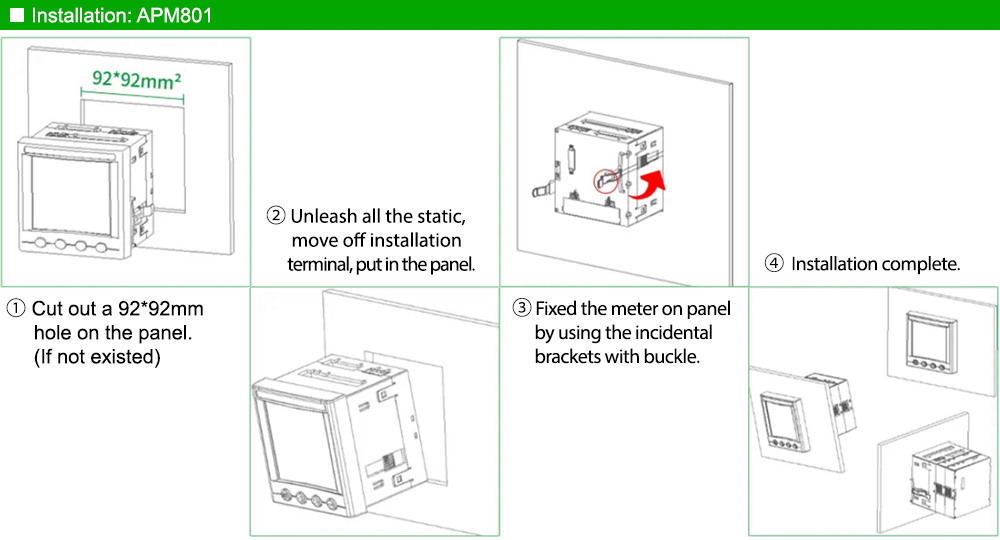

Lắp đặt: Acrel APM801

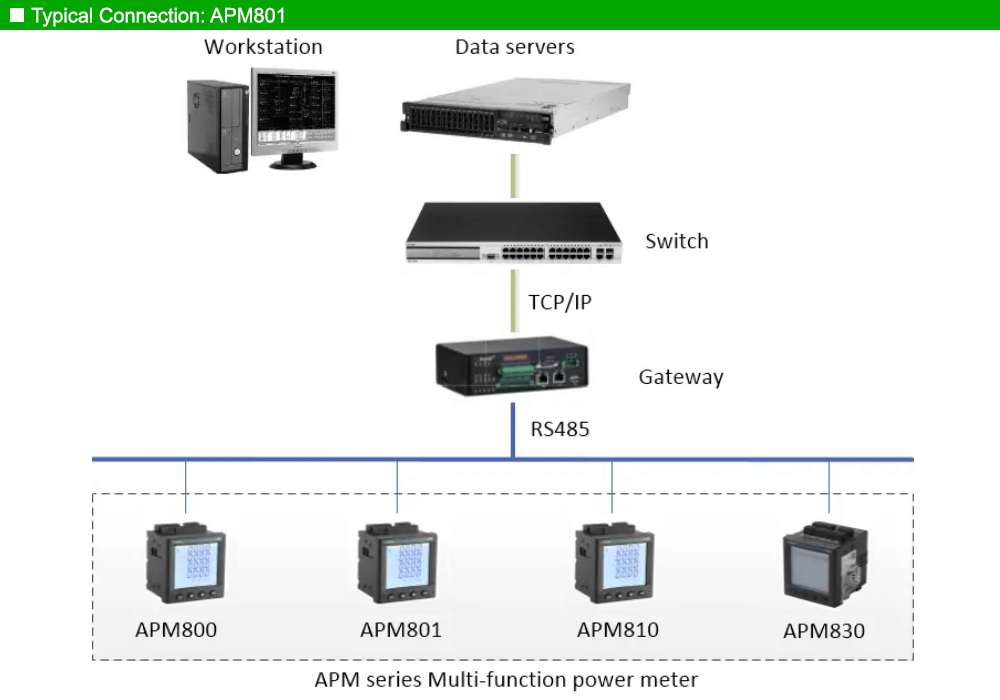

Mô hình kết nối: Acrel APM801
Tải tài liệu kỹ thuật Acrel APM801
