Acrel APM830 - Đồng hồ đo năng lượng đa chức năng 3 pha 0.2S
Đồng hồ đo năng lượng đa chức năng 3 pha 0.2S Acrel APM830
Đồng hồ đo năng lượng đa chức năng 3 pha 0.2S Acrel APM830
Mô tả đặc trưng
• Đồng hồ đo công suất đa chức năng kỹ thuật số
• Thiết kế theo tiêu chuẩn IEC, tích hợp nhiều tính năng hiện đại
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Màn hình LCD đa đòng, hiển thị đầy đủ các thông số điện
• Đo lường mạch điện và giám sát trạng thái chuyển mạch
• Đo RMS thực, góc pha, góc phần tư, mất cân bằng, nhiệt độ, độ ẩm
• Đo THD, hỗ trợ phân tích sóng hài đến bậc 63
• Thống kê năng lượng và phân tích chất lượng điện năng
• Giao tiếp RS485, Modbus-RTU, 2DI/2DO, SOE với thẻ TF
• Giao tiếp Ethernet Modbus-TCP, HTTP, DHCP, Profibus-DP
• Ghi lại 128 sự kiện, nhật ký SOE, hỗ trợ mở rộng bản ghi bằng thẻ TF
• Lắp đặt trên tủ điện (mặt trước, cánh cửa tủ), hoặc bảng điện
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Phù hợp cho các ứng dụng cần phân tích chất lượng điện chi tiết
• Sủ dụng phù hợp cho trung tâm dữ liệu, nhà máy sản xuất
Mô tả đặc trưng
• Đồng hồ đo công suất đa chức năng kỹ thuật số
• Thiết kế theo tiêu chuẩn IEC, tích hợp nhiều tính năng hiện đại
• Chất liệu vỏ nhựa ABS chống cháy, chịu nhiệt, cách điện tốt
• Màn hình LCD đa đòng, hiển thị đầy đủ các thông số điện
• Đo lường mạch điện và giám sát trạng thái chuyển mạch
• Đo RMS thực, góc pha, góc phần tư, mất cân bằng, nhiệt độ, độ ẩm
• Đo THD, hỗ trợ phân tích sóng hài đến bậc 63
• Thống kê năng lượng và phân tích chất lượng điện năng
• Giao tiếp RS485, Modbus-RTU, 2DI/2DO, SOE với thẻ TF
• Giao tiếp Ethernet Modbus-TCP, HTTP, DHCP, Profibus-DP
• Ghi lại 128 sự kiện, nhật ký SOE, hỗ trợ mở rộng bản ghi bằng thẻ TF
• Lắp đặt trên tủ điện (mặt trước, cánh cửa tủ), hoặc bảng điện
Tiêu chuẩn:
• Chứng nhận CE, RoHS, EMC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Phù hợp cho các ứng dụng cần phân tích chất lượng điện chi tiết
• Sủ dụng phù hợp cho trung tâm dữ liệu, nhà máy sản xuất
Acrel APM830 - Đồng hồ đo năng lượng đa chức năng 3 pha 0.2S
Mô tả
Acrel APM830
- Loại hệ thống: 3 pha 3 dây, 3 pha 4 dây
- Tần số: 45~65Hz
- Điện áp định mức: AC 100V, 110V, 400V, 690V
- Định mức dòng: AC 1A, 5A
- Độ chính xác:
* Điện áp, dòng điện, công suất: Cấp 0.2s
* Công suất phản kháng: Cấp 1.0
* Sóng hài: 1% ( bậc 2~42), 2% (bậc 43~63) - Hỗ trợ: đo năng lượng đa biểu giá
- Mô đun mở rộng: Di/DO, AI/AO, SOE, thẻ TF
- Đầu vào chuyển đổi: Tiếp điểm thụ động, nguồn điện tích hợp
- Đầu ra rơ le: 3A/AC250V; 3A/DC30V
- Đầu ra xung: 4000(5A), 8000(1A) imp/kWh
- Đầu Vào/Ra Digital: 2DI + 2DO
- Đầu Vào/Ra Analog:
* DC 0~20mA, 4~20mA, 0~5V, 1~5V
* Độ chính xác: Cấp 0.5%
* Điện trở tải: ≤500Ω - Thẻ lưu trữ: 4G, TF ( up to 32G)
- Truyền thông:
* Giao tiếp RS485 giao thức Modbus-RTU
* Tùy chọn: Ethernet, Profibus-DP - Nguồn cấp phụ trợ: AC/DC 85-265V (AC/DC 115-415V)
- Tiêu thụ điện năng: <15VA
- Hiển thị: Màn hình LCD đa dòng
- Ghi sự kiện (SOE): 128 sự kiện, mở rộng qua thẻ TF
- Báo động: 66 loại, 16 bản ghi, mở rộng qua thẻ TF
- Lưu trữ: Thẻ T-Flash 8GB (max. 32GB)
- Cấp bảo vệ: Mặt trước IP54
- Nhiệt độ hoạt động: -20ºC ~65ºC
- Nhiệt độ Lưu trữ: -20ºC ~ 70ºC
- Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ
- Độ cao lắp đặt: ≤ 2500m
- Lắp đặt: tủ điện (mặt trước, cánh cửa tủ); bảng điện
- Kích thước sản phẩm: 96 x 96 x
- Kích thước cắt lắp 92 x92 (mm)

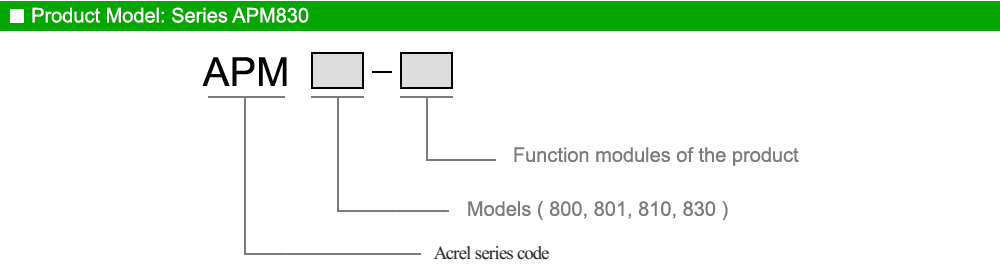

Cách tra mã: Acrel APM830

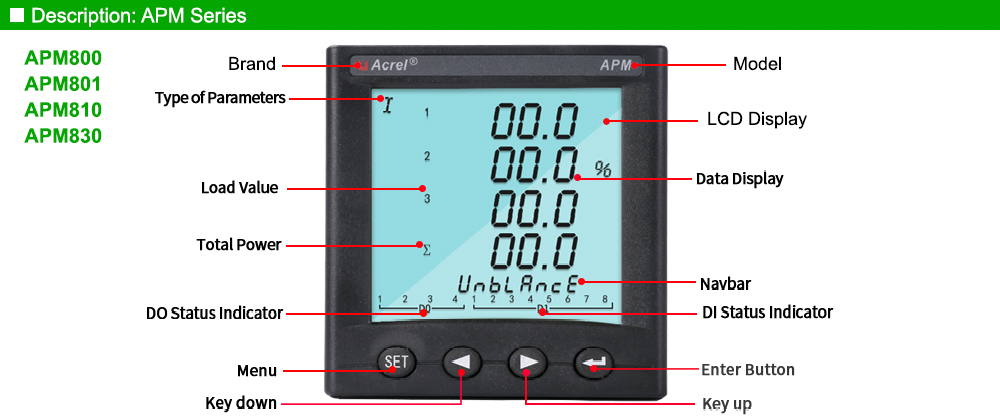

Mô tả: Acrel APM830

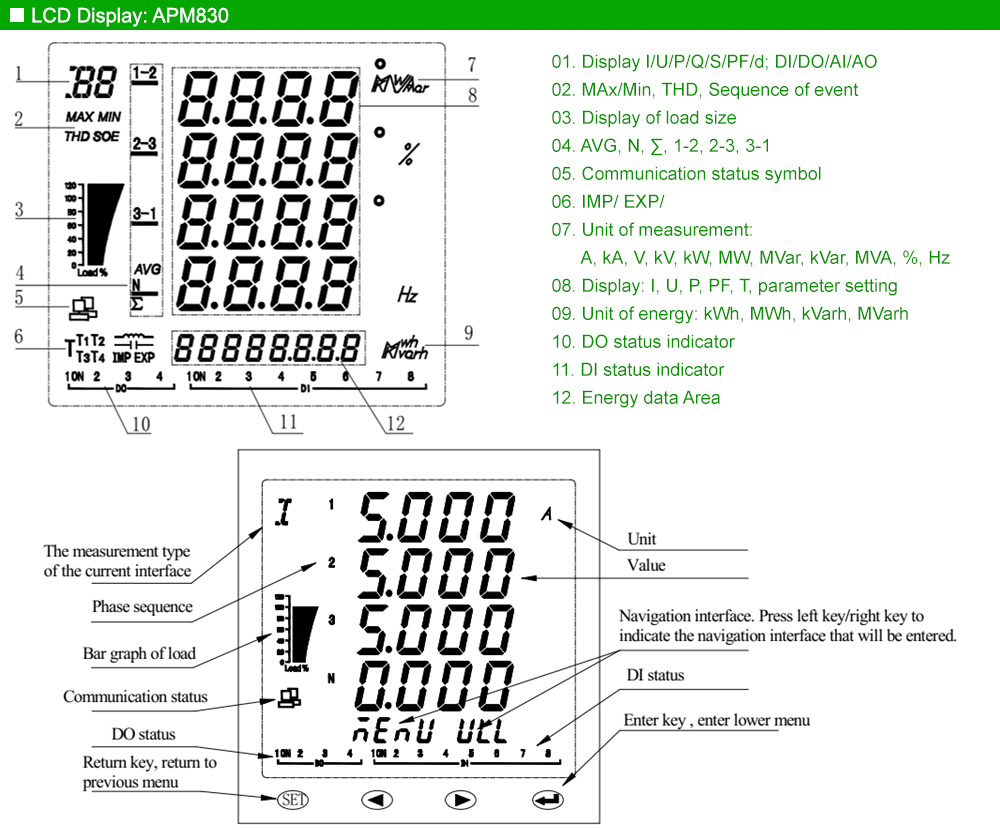

Màn hình hiển thị: Acrel APM830
Kích thước: Acrel APM830

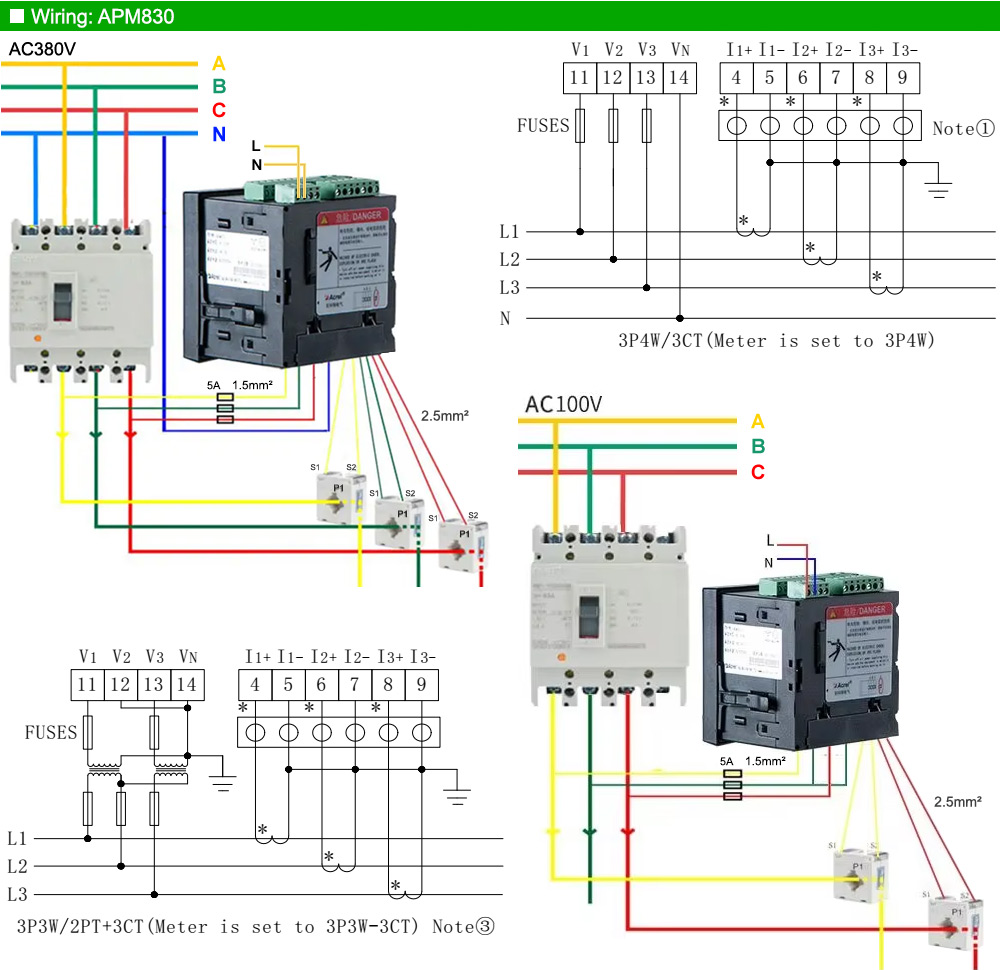

Sơ đồ đi dây: Acrel APM830
Thông số kỹ thuật: Acrel APM830

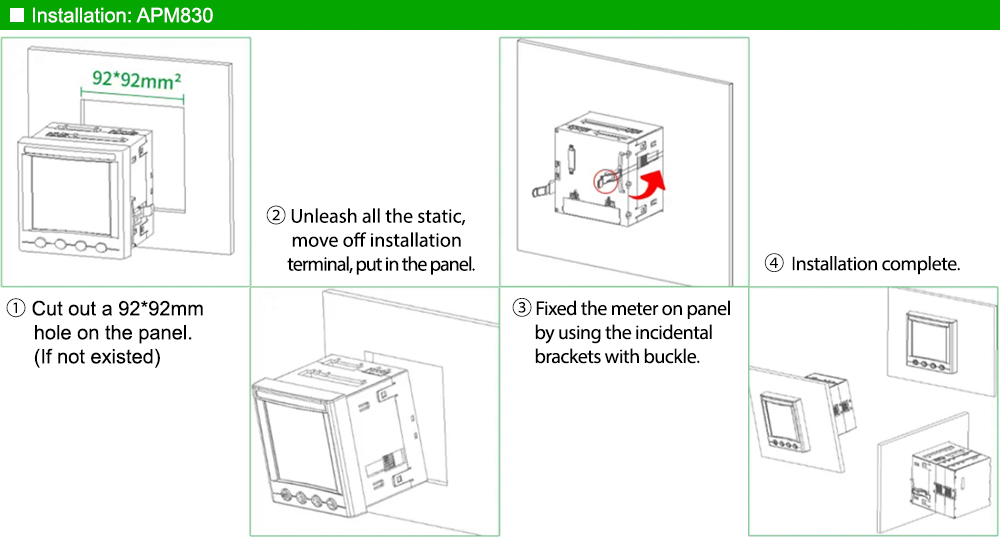

Lắp đặt: Acrel APM830

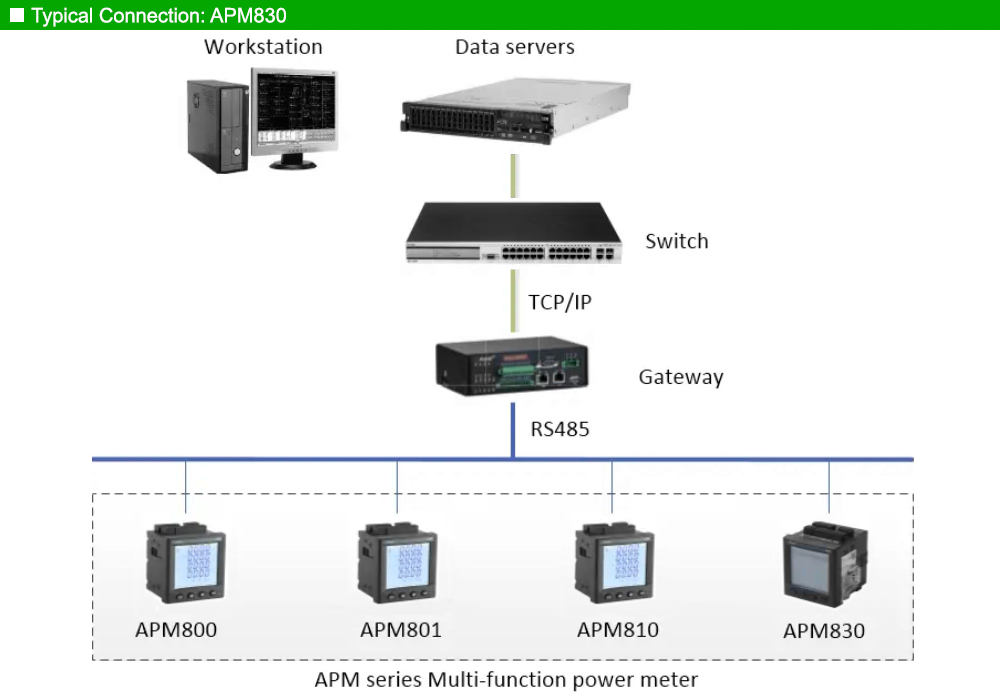

Mô hình kết nối: Acrel APM830
Tải tài liệu kỹ thuật Acrel APM830
