Acrel DTSD1352 - Đồng hồ đo năng lượng 3 pha gắn trên thanh ray
Đồng hồ đo năng lượng 3 pha Acrel DTSD1352
Đồng hồ đo năng lượng 3 pha Acrel DTSD1352
Mô tả đặc trưng
• Kết cấu nhỏ gọn, chắc chắn, chống sốc, EMC tốt, độ chính xác cao
• Chất liệu vỏ nhựa cao cấp, chống cháy, chịu nhiệt và cách điện tốt
• Đo 1 mạch điện 3 pha (1 kênh) trực tiếp hoặc sử dụng biến dòng ngoài
• Màn hình LCD 8 chữ số, có đèn nền, hiển thị trực quan các thông số điện
• Truyền thông giao tiếp RS485 Modbus-RTU và hồng ngoại
• Dễ dàng tích hợp vào hệ thống EMS, SCADA và các hệ thống điều khiển khác
• Hỗ trợ biểu giá và lưu trữ dữ liệu lịch sử tiêu thụ điện trong 48 tháng
• Đầu Vào/Ra Digital điều khiển từ xa, cảnh báo và giám sát trạng thái
• Đo các thông số: U, I, P, Q, S, PF, kWh, kVarh, góc pha, mất cân bằng pha
• Giám sát dòng điện thứ tự không, phân tích sóng hài từ bậc 2 ~ 31
• Lắp đặt dễ dàng, phù hợp gắn trong tủ điện công nghiệp
Tiêu chuẩn:
• Chứng nhận CE, EAC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Dùng trong các hệ thống điện mặc trời, tòa nhà thương mại, văn phòng
• Dùng cho nhà máy, khu công nghiệp, hệ thống quản lý năng lượng (EMS)
Mô tả đặc trưng
• Kết cấu nhỏ gọn, chắc chắn, chống sốc, EMC tốt, độ chính xác cao
• Chất liệu vỏ nhựa cao cấp, chống cháy, chịu nhiệt và cách điện tốt
• Đo 1 mạch điện 3 pha (1 kênh) trực tiếp hoặc sử dụng biến dòng ngoài
• Màn hình LCD 8 chữ số, có đèn nền, hiển thị trực quan các thông số điện
• Truyền thông giao tiếp RS485 Modbus-RTU và hồng ngoại
• Dễ dàng tích hợp vào hệ thống EMS, SCADA và các hệ thống điều khiển khác
• Hỗ trợ biểu giá và lưu trữ dữ liệu lịch sử tiêu thụ điện trong 48 tháng
• Đầu Vào/Ra Digital điều khiển từ xa, cảnh báo và giám sát trạng thái
• Đo các thông số: U, I, P, Q, S, PF, kWh, kVarh, góc pha, mất cân bằng pha
• Giám sát dòng điện thứ tự không, phân tích sóng hài từ bậc 2 ~ 31
• Lắp đặt dễ dàng, phù hợp gắn trong tủ điện công nghiệp
Tiêu chuẩn:
• Chứng nhận CE, EAC, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Dùng trong các hệ thống điện mặc trời, tòa nhà thương mại, văn phòng
• Dùng cho nhà máy, khu công nghiệp, hệ thống quản lý năng lượng (EMS)
Acrel DTSD1352 - Đồng hồ đo năng lượng 3 pha gắn trên thanh ray
Mô tả
Acrel DTSD1352
- Loại hệ thống: 3 pha 3 dây, 3 pha 4 dây
- Tần số hoạt động: 45~65Hz
- Điện áp định mức: AC 3x220/380V; 3x380V; 3x57.7/100V, 3x100V
- Dòng định mức: 3x10(80)A hoặc 3x1(6)A qua biến dòng ngoài
- Loại CT sử dụng: Loại 5A thông thường
- Tiêu thụ điện năng: <10VA (mỗi pha)
- Độ chính xác:
* Công suất hoạt động: Cấp 0.5S
* Công suất phản kháng: Cấp 2.0 - Hiển thị: Màn hình LCD 8 chữ số, có đèn nền
- Giao tiếp: Hồng ngoại và RS485 Modbus-RTU
- Cổng Vào/Ra:
* 4 DI thụ động, tiếp điểm khô, thích hợp nguồn điện
* 2 DI chủ động, loại tiếp điểm ướt
* Đầu ra (DO) relay tiếp điểm loại NO AC250V/3A, DC30V/3A - Hằng số xung: 6400imp/kWh (Cơ bản); 400imp/kWh
- Đồng hồ thời gian thực: Sai số ≤0.5 giây/ngày
- Sóng hài: Phân tích sóng hài từ bậc 2 ~ 31
- Dữ liệu lưu trữ: 48 tháng
- Chức năng đa biểu giá:
* 4 biểu giá (Cao điểm, thấp điểm, trung bình, bình thường)
* 4 múi giờ, 14 khoảng thời gian trong ngày - Nhiệt độ hoạt động: -25ºC ~ 55ºC
- Nhiệt độ lưu trữ: -40ºC ~ 70ºC
- Độ ẩm môi trường: ≤ 95%RH, không ngưng tụ
- Độ cao lắp đặt: ≤ 2500m
- Lắp đặt: Gắn trên thanh ray DIN 35mm
- Kích thước sản phẩm: 87.8 x 72 x 71.5 (mm)
- Trọng lượng: 0.35 Kg

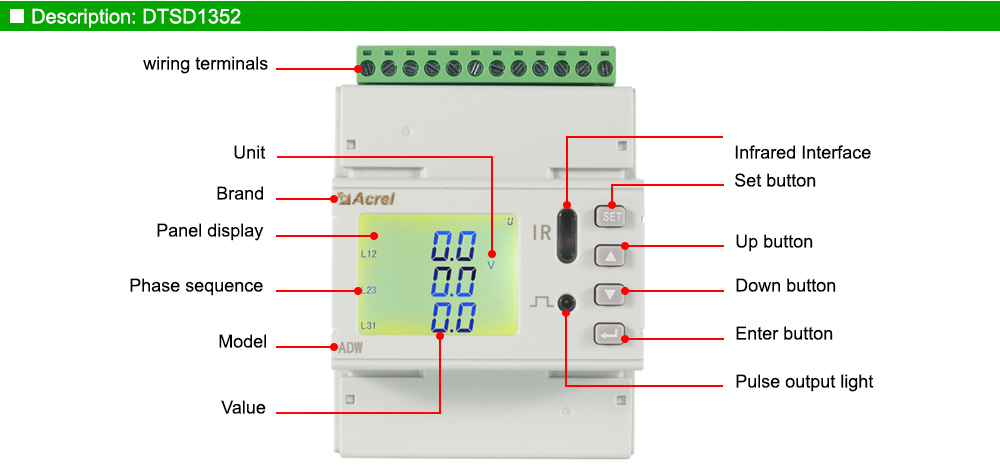

Mô tả: Acrel DTSD1352

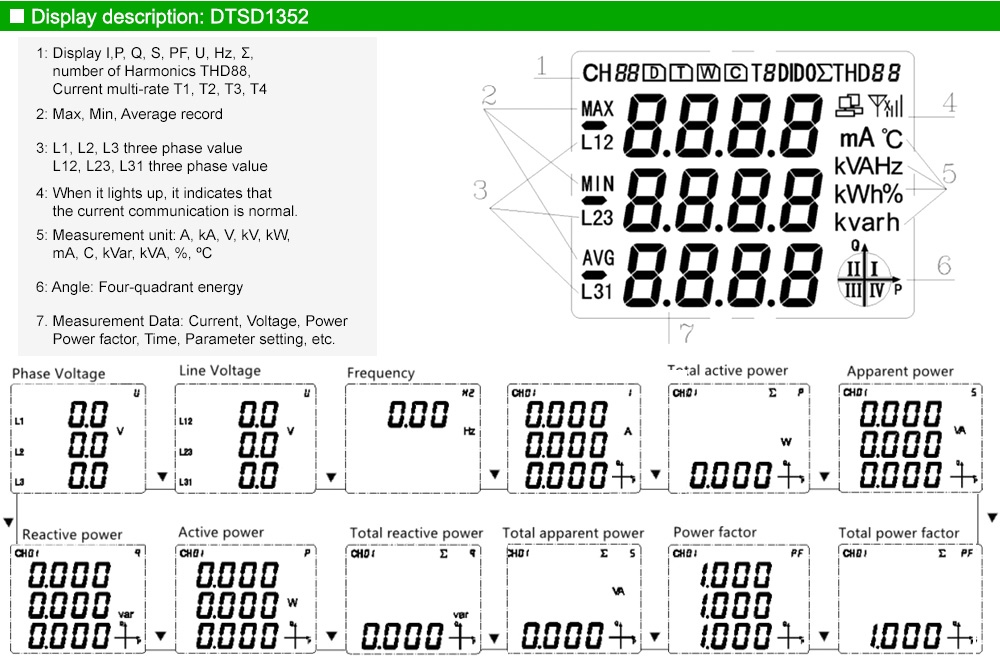

Màn hình hiển thị: Acrel DTSD1352

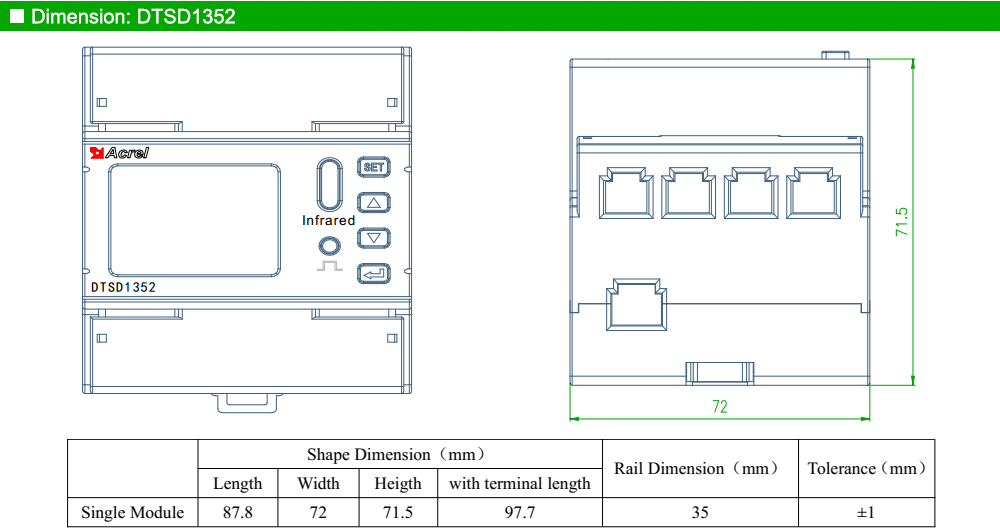

Kích thước: Acrel DTSD1352

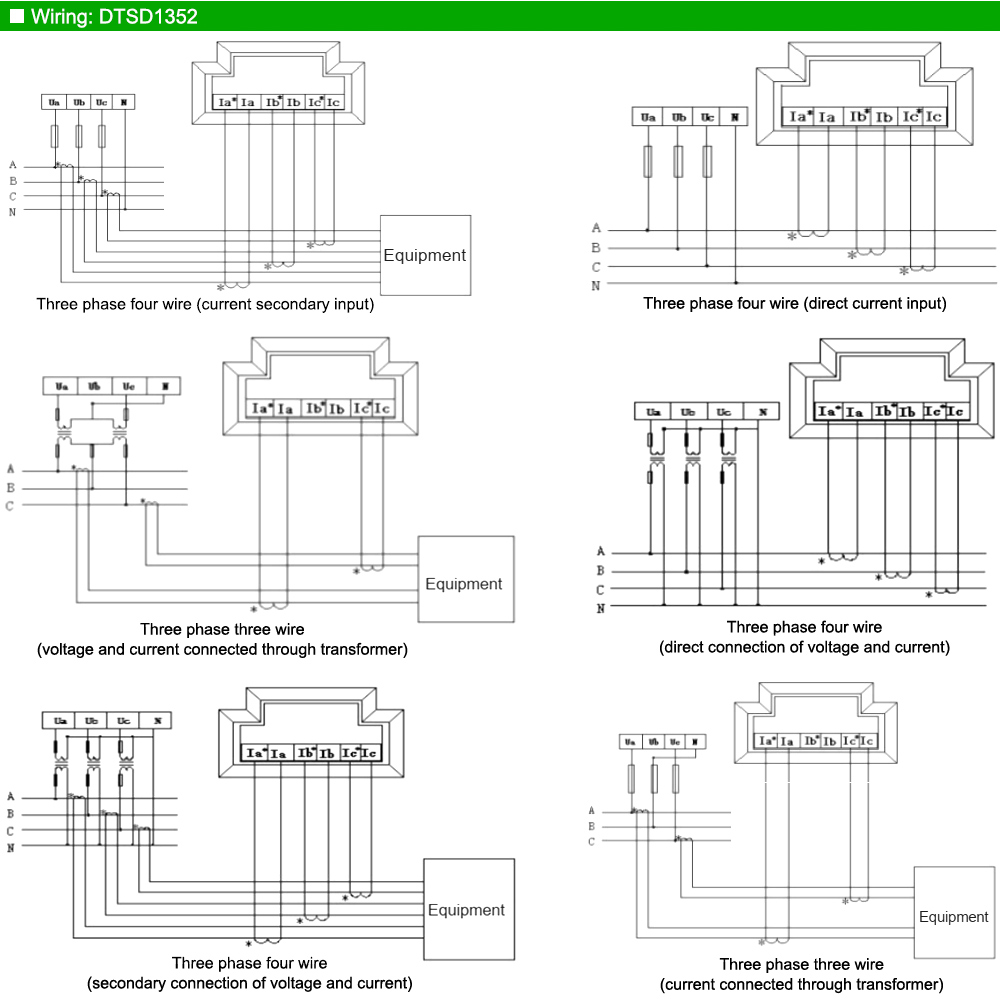

Sơ đồ đi dây: Acrel DTSD1352

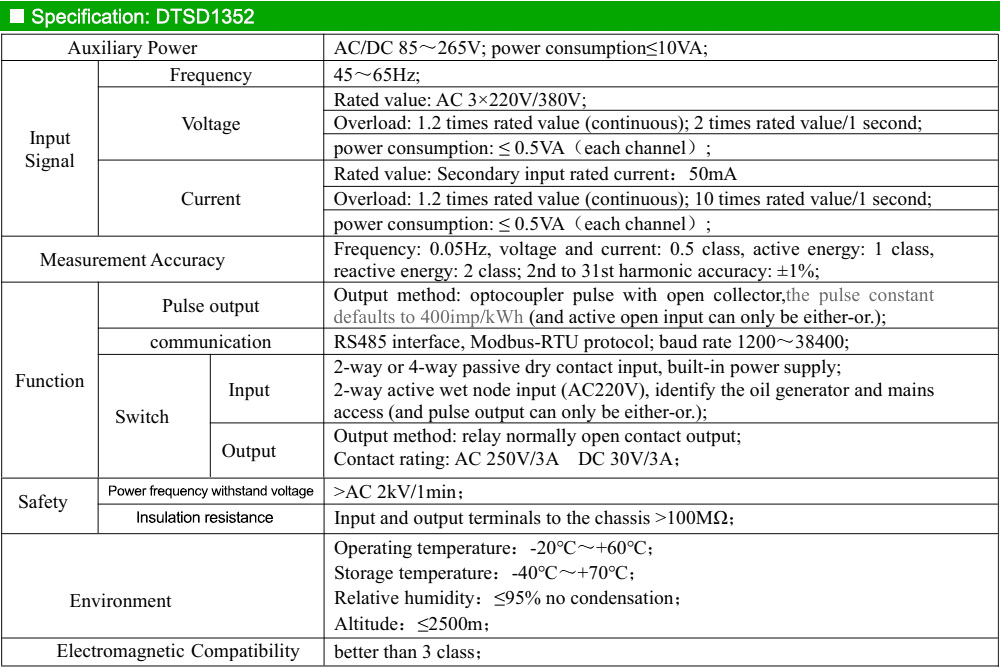

Thông số kỹ thuật: Acrel DTSD1352

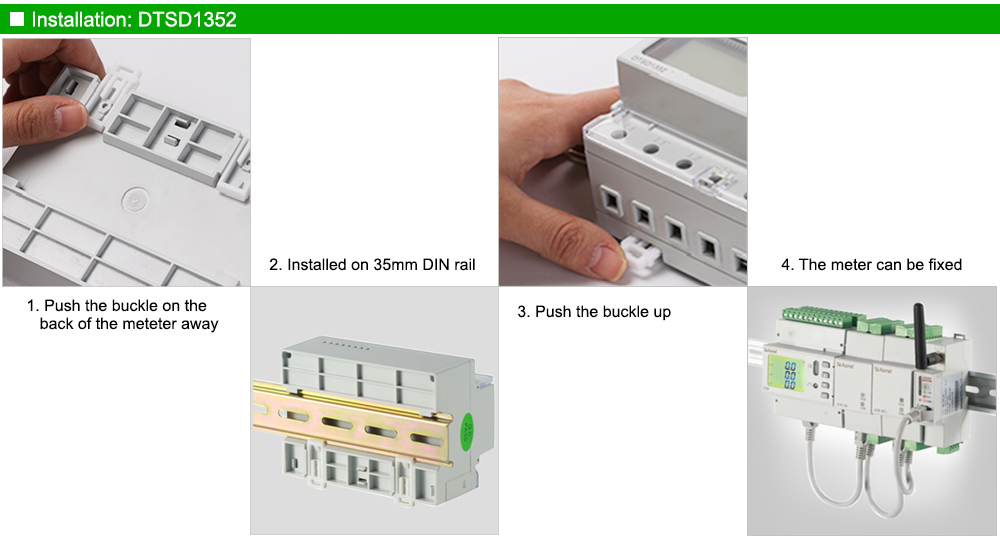

Lắp đặt: Acrel DTSD1352

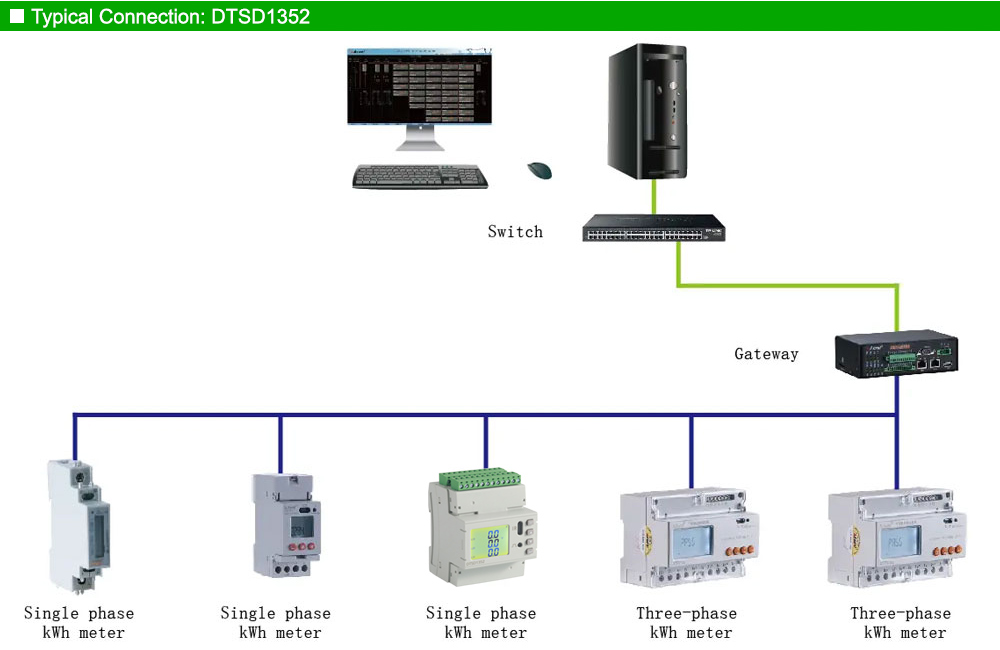

Mô hình kết nối: Acrel DTSD1352
Tải tài liệu kỹ thuật Acrel DTSD1352
