Acrel PZ96L-E3/KC Đồng hồ đo năng lượng đa chức năng 3 pha

Đồng hồ đo năng lượng đa chức năng 3 pha Acrel PZ96L-E3/KC
Mô tả đặc trưng
• Kết cấu nhỏ gọn, vật liệu nhựa ABS chống cháy, độ bền cao

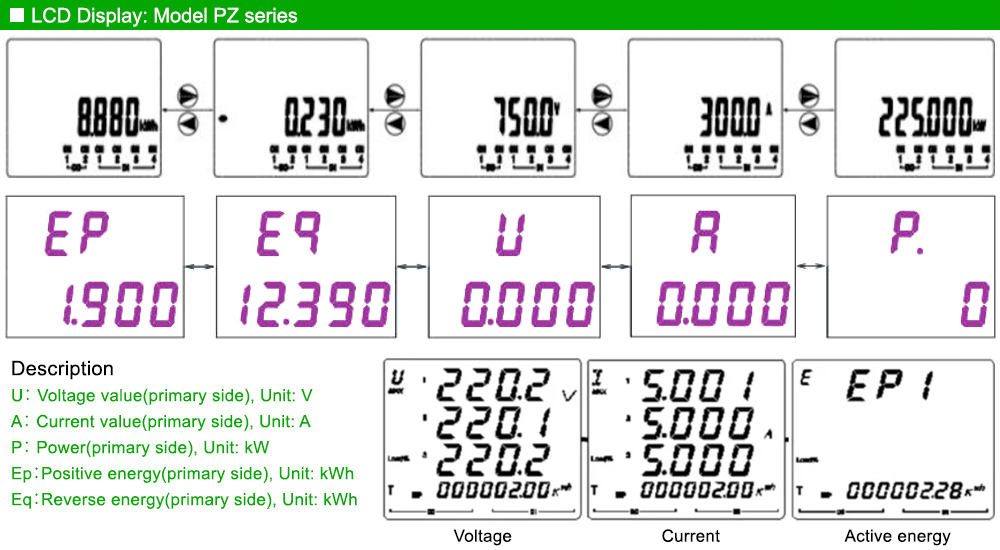

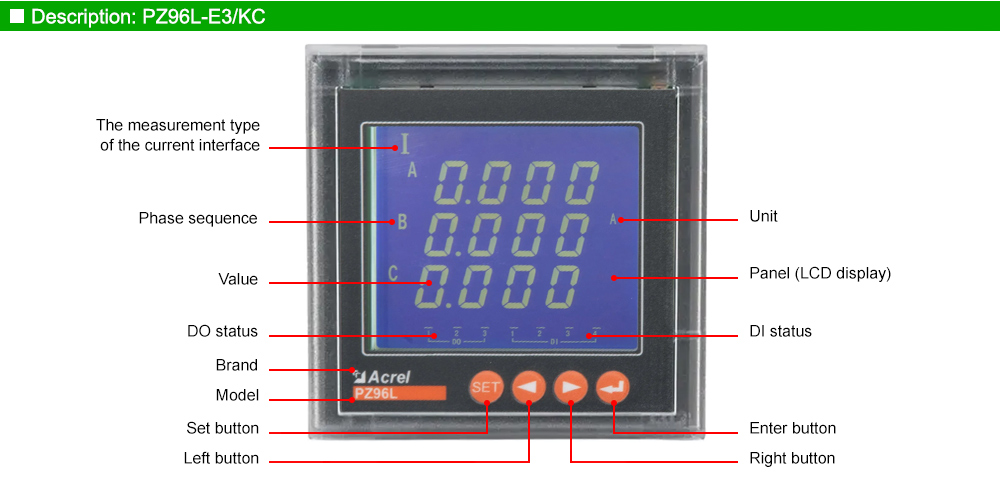

• Màn hình LCD 3 dòng, có đèn nền, hiển thị rõ các thông số đo
• Truyền thông giao tiếp RS485, giao thức Modbus-RTU
• Trang bị 4DI, 2DO, chức năng cảnh báo, điều khiển thiết bị ngoài vi

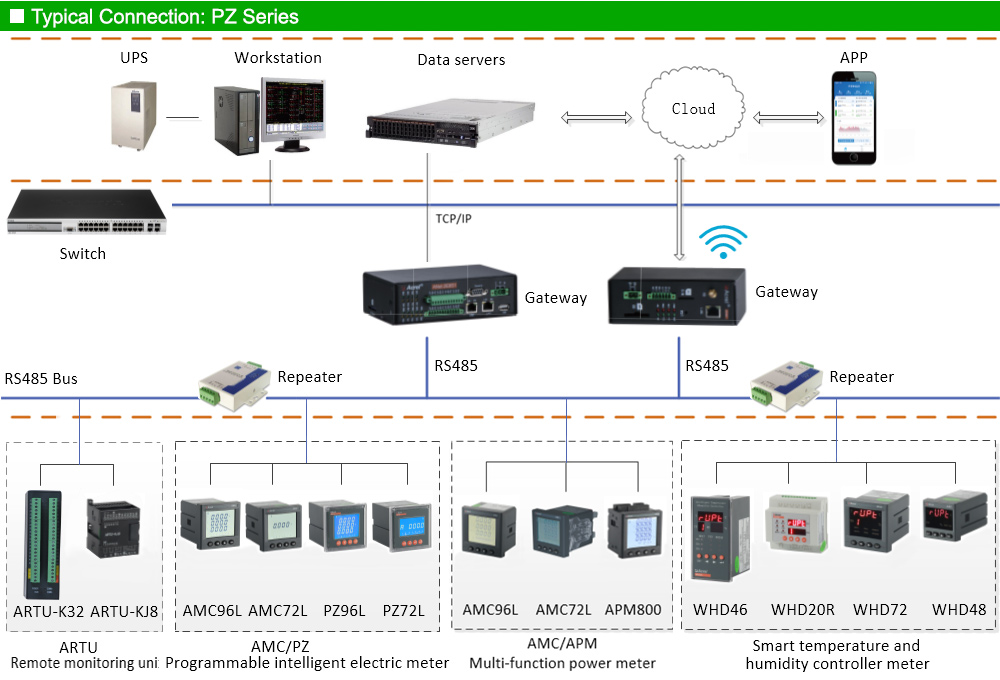

• Dễ dàng tích hợp vào các hệ thống giám sát và điều khiển từ xa
• Đo trực tiếp hoặc gián tiếp nhiều thông số điện lưới 3 pha
• Đo các thông số U, I, P, Q, S, PF, kWh, không đo điện áp trung tính (N)
• Có thể chuyển đổi tín hiệu tham số điện thành đầu ra Analog tiêu chuẩn
• Lắp đặt gắn âm tủ điện, phù hợp với nhiều môi trường lắp đặt
Tiêu chuẩn:
• Chứng nhận CE, IEC62053-21, IEC62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng
• Dùng cho tải cân bằng (không có dây trung tính) như động cơ, máy công nghiệp
• Dùng cho hệ thống điều khiển, phân phối và quản lý nguồn năng lượng
• Dùng cho các tòa nhà thương mại, nhà máy, trạm biến áp và inverter
• Dùng cho hệ thống năng lượng mặt trời và hệ thống điện công nghiệp, SCADA

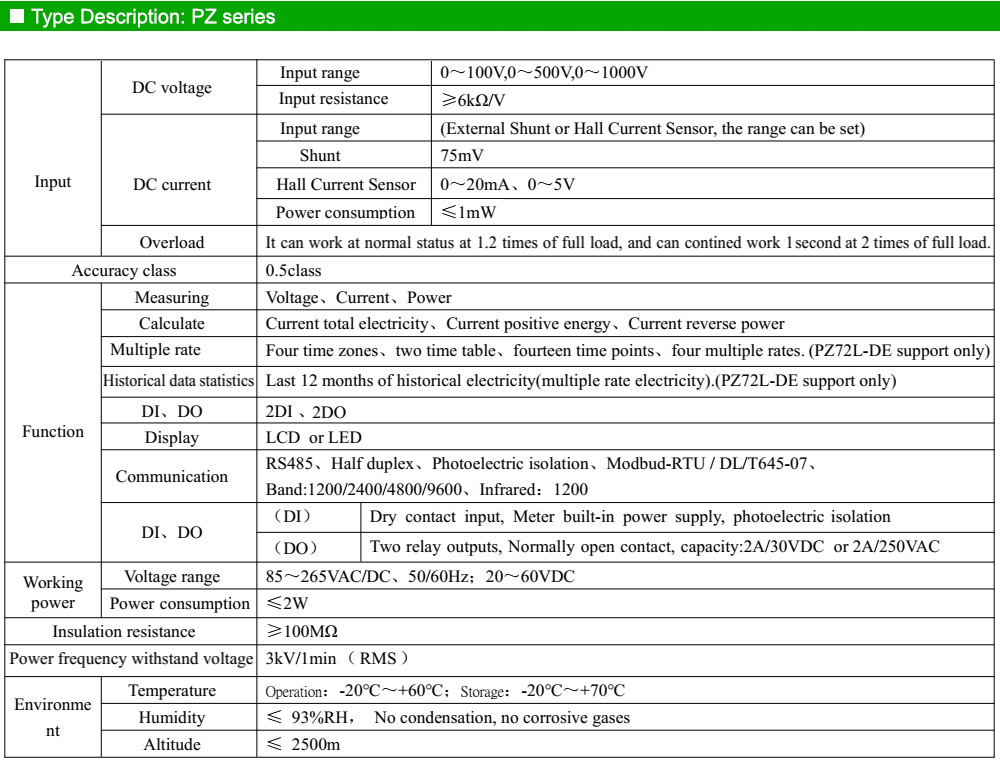

Mô tả Acrel PZ96L-E3/KC

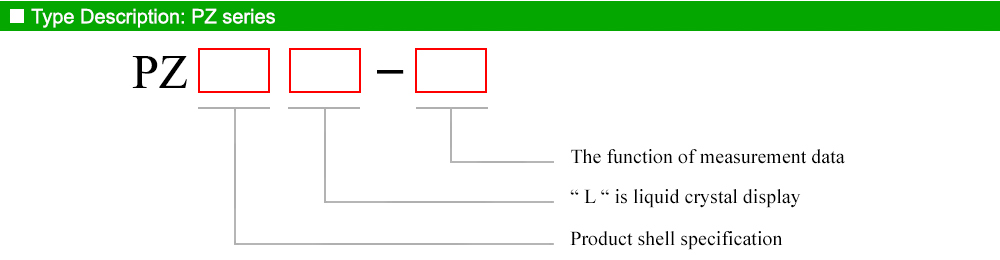

Mã sản phẩm: PZ96L-E3/KC
Loại hệ thống: 3 pha 3 dây (3P3W)
Tần số hoạt động: 45-65Hz
Điện áp định mức: AC 100V, 400V (có thể tùy chỉnh)
Dòng điện định mức: 1A, 5A (qua CT)
Quá tải cho phép:
* 1.2 lần định mức (liên tục)
* 2 lần định mức (trong 2 giây)
* Điện năng tiêu thụ: < 0.2VA
Thông số đo: U, I, P, Q, S, PF, F, kWh, kVarh, 4 góc phần tư
Độ chính xác phép đo:
* Tần số: 0.05Hz
* Công suất phản kháng: Cấp 1
* Các thông số U, I, P ... : Cấp 0.5
Nguồn điện:
* Điện áp nguồn: AC 85~265V; DC 100~350V
* Điện năng tiêu thụ: < 5VA
Hiển thị: Màn hình LED 3 dòng
Truyền thông: RS485, giao thức Modbus-RTU
Đầu vào (DI): 4 kênh, tiếp điểm khô thụ động
Đầu ra (DO): 2 relay, tiếp điểm NO
Đầu ra Analog: 0-20mA, 4-20mA (có thể lập trình)
Xung đầu ra: 10000, 40000, 160000imp/kWh
Khả năng chịu tải: ≤ 500Ω
Nhiệt độ hoạt động: -10C ~ 55ºC
Nhiệt độ lưu trữ: -25ºC ~ 75ºC
Độ ẩm môi trường: ≤ 93%RH, không ngưng tụ
Độ cao lắp đặt: ≤ 2500m

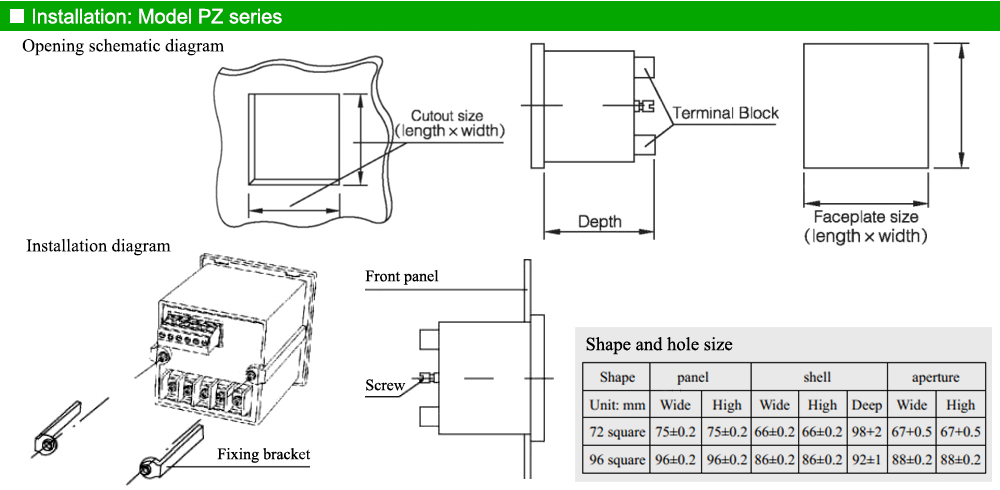

Lắp đặt: Lắp âm, gắn trên bảng tủ điện

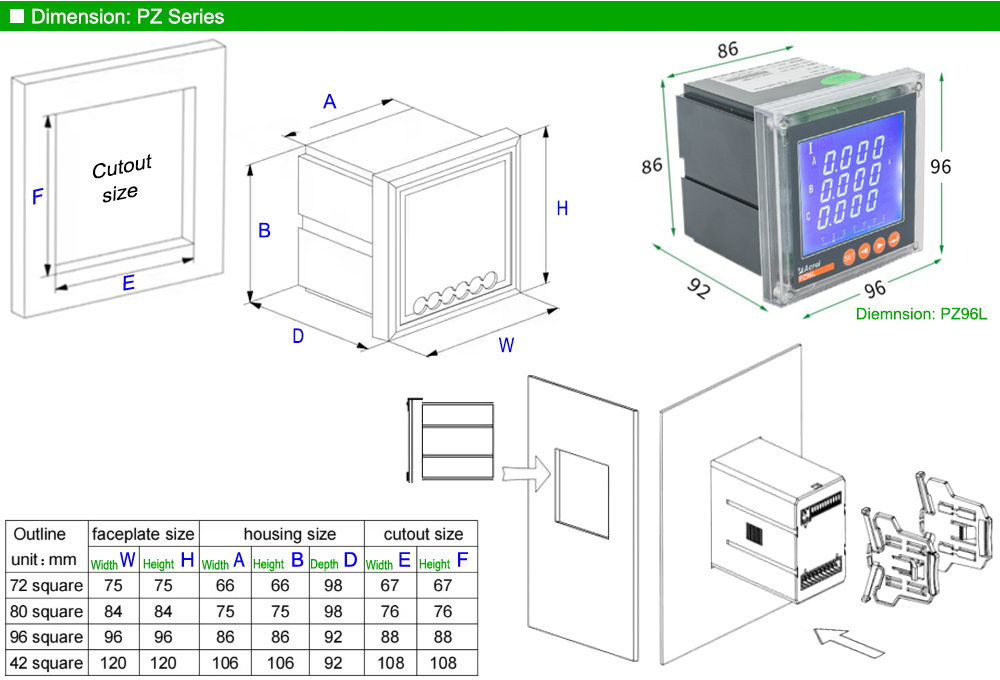

Kích thước sản phẩm: 96 x 96 x 92 (mm)
Kích thước cắt lắp: 86 x 86 (mm)
