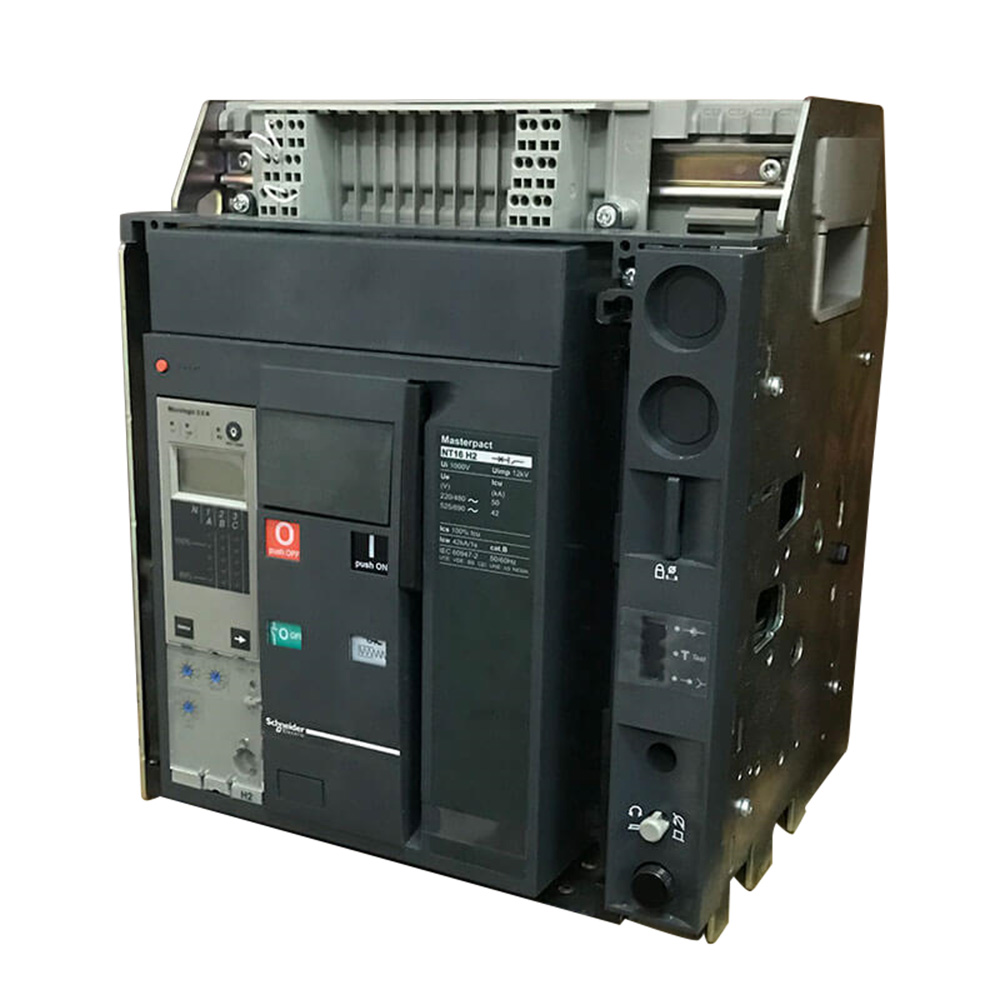

ACB Schneider NT10H14D2

ACB Schneider NT10H14D2

• Thương hiệu Schneider - Tiêu chuẩn IEC 60947-2

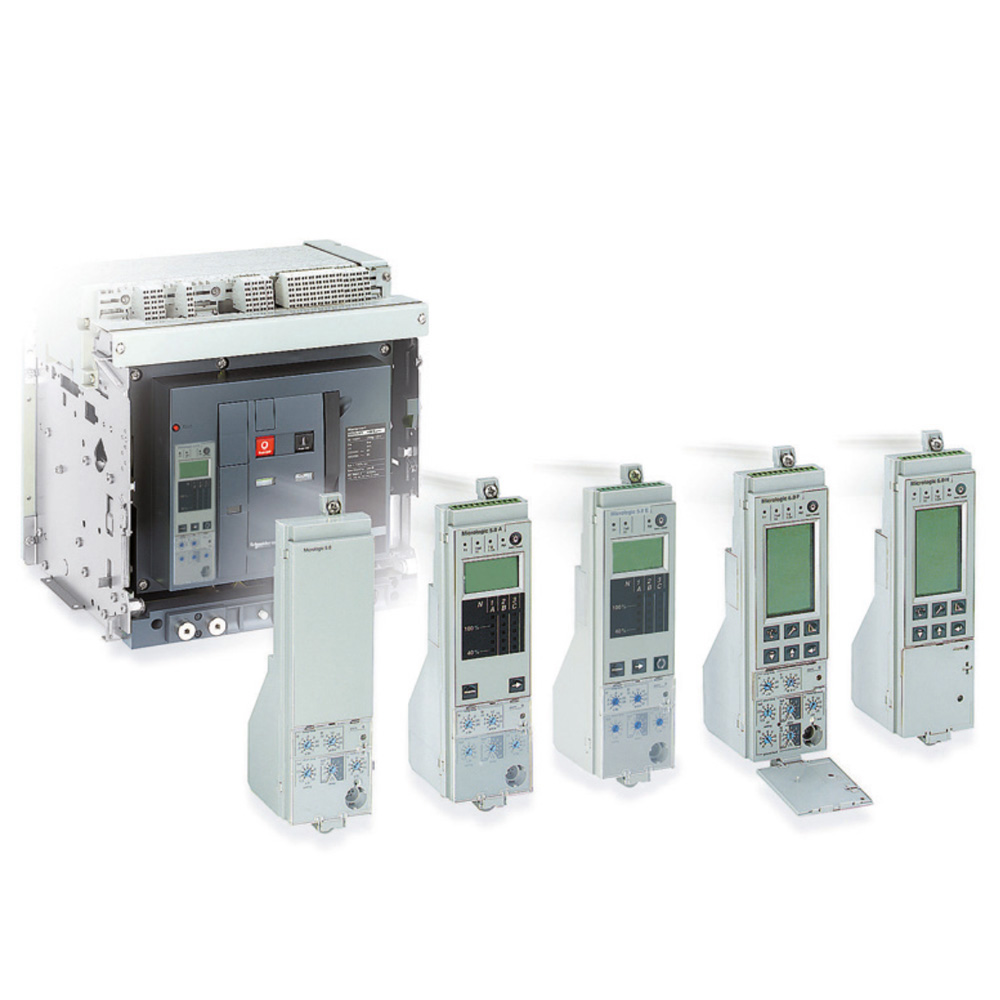

• Dòng MasterPact NT, kiểu H1, loại cố định, dùng Trip Micrologic 2.0A
• Có thể chọn lựa cài đặt bằng tay hay tự động
• Chức năng chỉ thị độc lập với nguồn điều khiển
• Bảo vệ ngắn mạch và quá dòng độc lập với nguồn bên ngoài
• Tính bảo vệ liên tục, đáp ứng nhanh sự cố quá tải
• Kết cấu nhỏ gọn, thích hợp với các tủ có không gian hạn chế.
• Phù hợp với các tải trung bình và các nhánh phân phối.
• Sử dụng cho trung tâm dữ liệu, tòa nhà thương mại, hệ thống phân phối tổng

Thông số kỹ thuật:

• Dạng gắn kết: Kiểu H1, loại rút kéo
• Điện áp định mức (Ue): 690V, 50/60Hz
• Điện áp xung định mức (Uimp): 12kV
• Ics=100%Icu ; Ics=Icw=@1s
• Số sực: 4P
• Định mức dòng vào (In): 1000A
• Dòng cắt ngắn mạch (Icu): 42kA @440VAC
• Kích thước: 322 x 358 x 277 (mm)
• Trọng lượng: 39Kg

Thiết bị điện cơ bản bao gồm:

• Khung CB
• Bộ đấu nối phía sau, nằm ngang ( trên/dưới )
• Trip unit: Micrologic 2.0A
• 4 tiếp điểm báo trạng thái (ON/OFF)
• 1 tiếp điểm báo sự cố
