ACB Schneider NW10H24D2

In
Máy cắt không khí 1000A 4P 100kA
Dòng Masterpact NW, kiểu H2, loại rút kéo

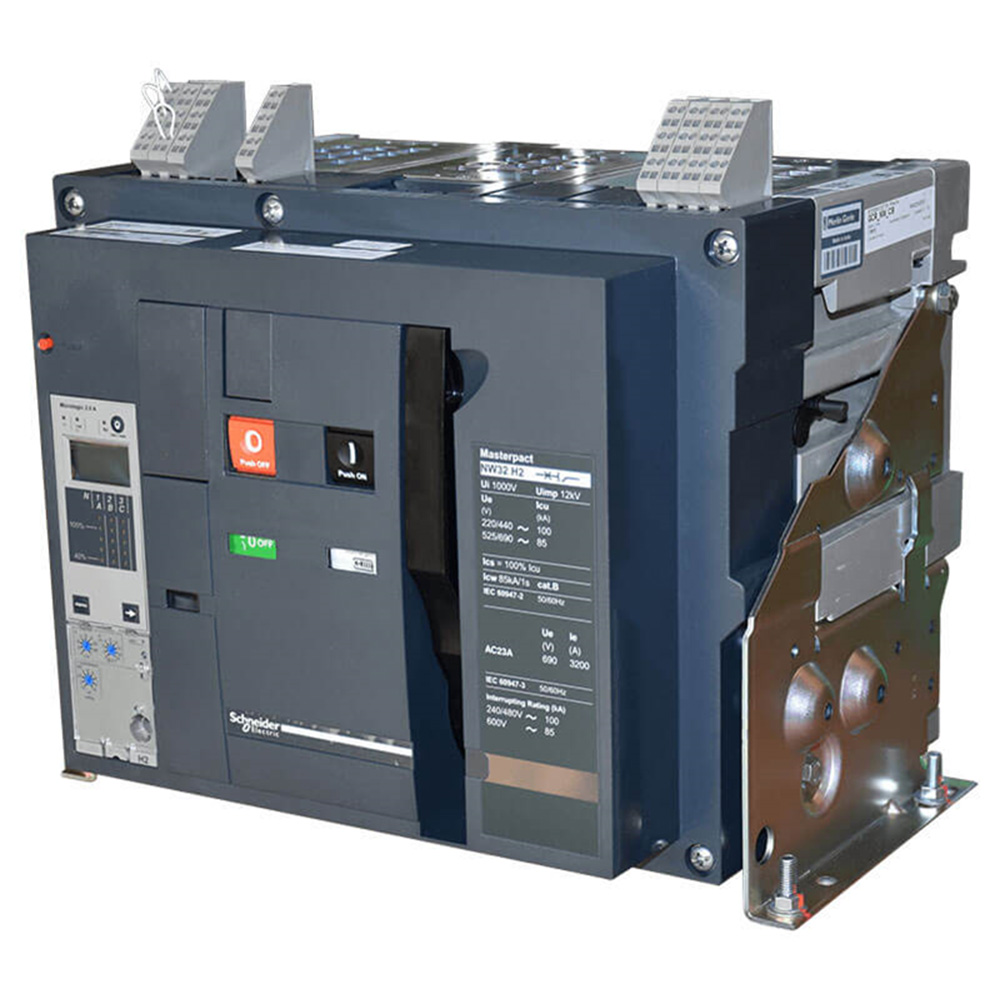

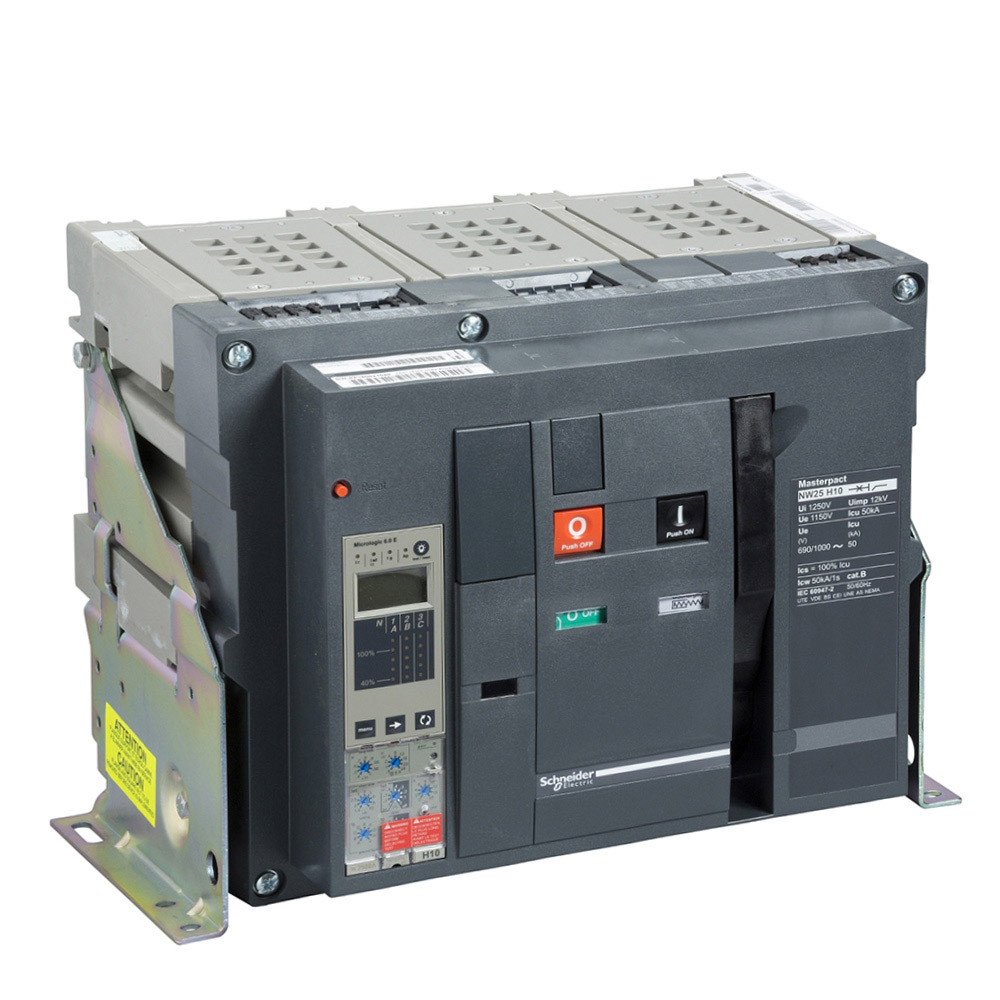

Máy cắt không khí ACB Schneider MasterPact NW10H24D2 4P 1000A 100kA loại di động MasterPact NWMáy cắt không khí ACB Schneider MasterPact NW10H24D2 4P 1000A 100kA loại di động MasterPact NW
Giá bán 127,205,000 ₫
Schneider
Máy cắt không khí ACB Schneider MasterPact NW10H24D2 4P 1000A 100kA loại di động MasterPact NW
Mô tả

ACB Schneider NW10H24D2

  • Thương hiệu: Schneider - Tiêu chuẩn: IEC 60947-2.
  • Dòng MasterPact NW, kiểu H1, loại cố định, dùng Trip Micrologic.
  • Có thể chọn lựa cài đặt bằng tay hay tự động.
  • Chức năng chỉ thị độc lập với nguồn điều khiển.
  • Bảo vệ ngắn mạch và quá dòng độc lập với nguồn bên ngoài.
  • Tính bảo vệ liên tục, đáp ứng nhanh sự cố quá tải.
  • Phù hợp cho tải nặng, với đầu nguồn chính và tổng phân phối.
  • Sử dụng cho trung tâm dữ liệu, tòa nhà thương mại, khu công nghiệp.

Thông số kỹ thuật:

  • Dạng gắn kết: Kiểu H2, loại rút kéo
  • Điện áp định mức (Ue): 690V, 50/60Hz
  • Điện áp xung định mức (Uimp): 12kV
  • Ics=100%Icu ; Ics=Icw=@1s
  • Số sực: 4P
  • Định mức dòng vào (In): 1000A
  • Dòng cắt ngắn mạch (Icu): 100kA
  • Kích thước: 439 x 556 x 395 (mm)
  • Trọng lượng: 120Kg

Thiết bị điện cơ bản bao gồm :

  • Khung CB
  • Bộ đấu nối phía sau, nằm ngang ( trên/dưới )
  • Trip unit: Micrologic 2.0A
  • 4 tiếp điểm báo trạng thái
  • 1 tiếp điểm báo sự cố

Kích thước ACB MasterPact NW - NW10H24D2

Kích thước ACB MasterPact NW - NW10H24D2 Kích thước ACB MasterPact NW - NW10H24D2

Cách Kết nối ACB MasterPact NW - NW10H24D2

Cách kết nối ACB MasterPact NW - NW10H24D2 Cách kết nối ACB MasterPact NW - NW10H24D2 Cách kết nối ACB MasterPact NW - NW10H24D2 Cách kết nối ACB MasterPact NW - NW10H24D2 Cách kết nối ACB MasterPact NW - NW10H24D2 Cách kết nối ACB MasterPact NW - NW10H24D2

Thông số kỹ thuật ACB MasterPact NW - NW10H24D2

Thông số kỹ thuật ACB MasterPact NW - NW10H24D2

Download Tài liệu kỹ thuật ACB MasterPact NW - NW10H24D2
