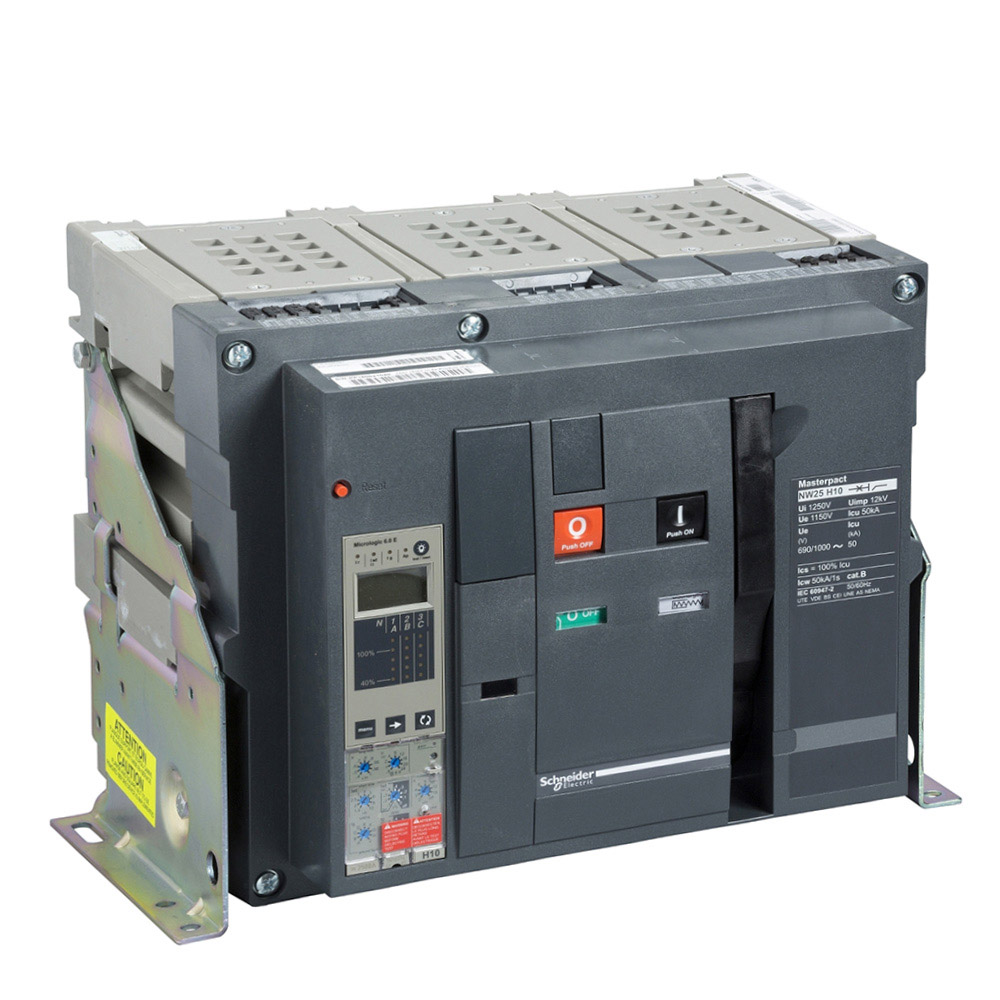

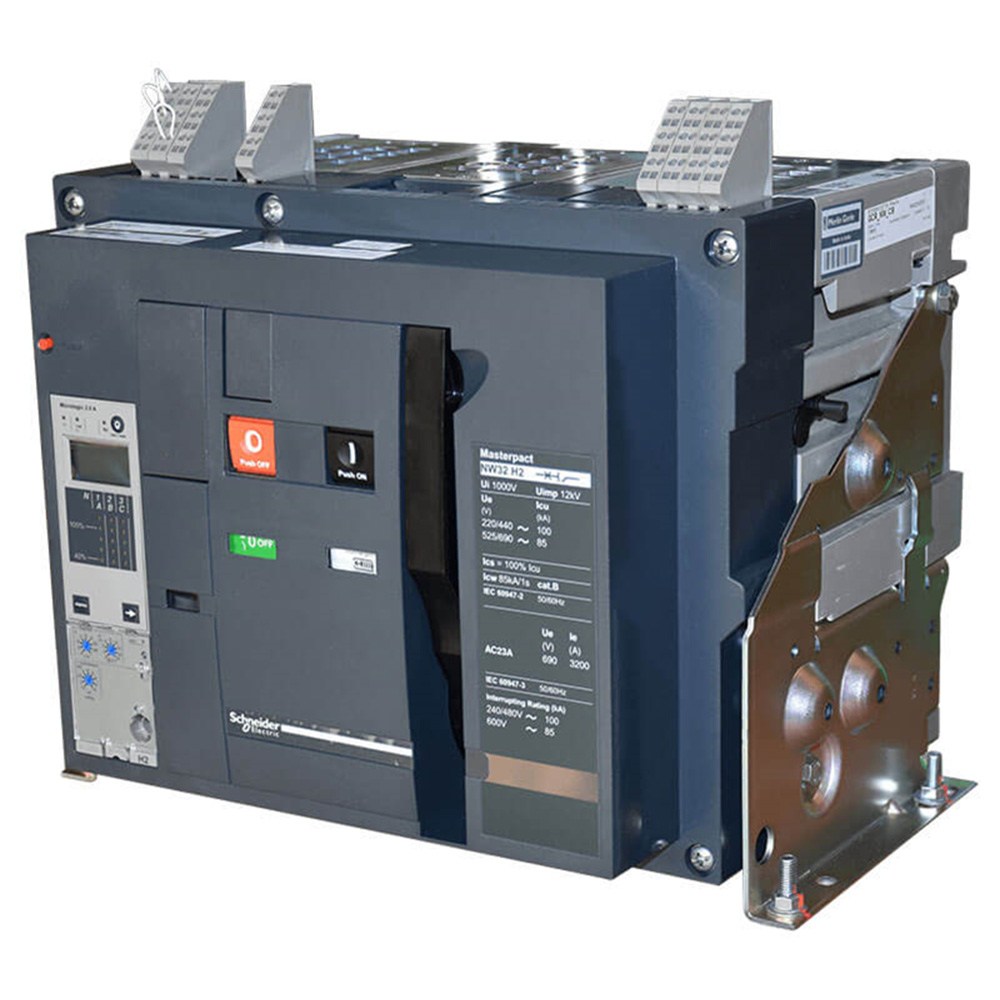

ACB Schneider NW50H23D2
Dòng Masterpact NW, kiểu H2, loại rút kéo
Máy cắt không khí ACB Schneider MasterPact NW50H23D2 3P 5000A 150kA loại di động MasterPact NW
ACB Schneider NW50H23D2
- Thương hiệu: Schneider - Tiêu chuẩn: IEC 60947-2.
- Dòng MasterPact NW, kiểu H1, loại cố định, dùng Trip Micrologic.
- Có thể chọn lựa cài đặt bằng tay hay tự động.
- Chức năng chỉ thị độc lập với nguồn điều khiển.
- Bảo vệ ngắn mạch và quá dòng độc lập với nguồn bên ngoài.
- Tính bảo vệ liên tục, đáp ứng nhanh sự cố quá tải.
- Phù hợp cho tải nặng, với đầu nguồn chính và tổng phân phối.
- Sử dụng cho trung tâm dữ liệu, tòa nhà thương mại, khu công nghiệp.
Thông số kỹ thuật:
- Dạng gắn kết: Kiểu H2, loại rút kéo
- Điện áp định mức (Ue): 690V, 50/60Hz
- Điện áp xung định mức (Uimp): 12kV
- Ics=100%Icu ; Ics=Icw=@1s
- Số sực: 3P
- Định mức dòng vào (In): 5000A
- Dòng cắt ngắn mạch (Icu): 150kA
- Kích thước: 439 x 441 x 395 (mm)
- Trọng lượng: 90Kg
Thiết bị điện cơ bản bao gồm :
- Khung CB
- Bộ đấu nối phía sau, nằm ngang ( trên/dưới )
- Trip unit: Micrologic 2.0A
- 4 tiếp điểm báo trạng thái
- 1 tiếp điểm báo sự cố
Kích thước ACB MasterPact NW - NW50H23D2
Cách Kết nối ACB MasterPact NW - NW50H23D2
Thông số kỹ thuật ACB MasterPact NW - NW50H23D2
Download Tài liệu kỹ thuật ACB MasterPact NW - NW50H23D2
