Acrel ADL100-ETCT Đồng hồ đo năng lượng 1 pha

Đồng hồ đo năng lượng 1 pha Acrel ADL100-ETCT

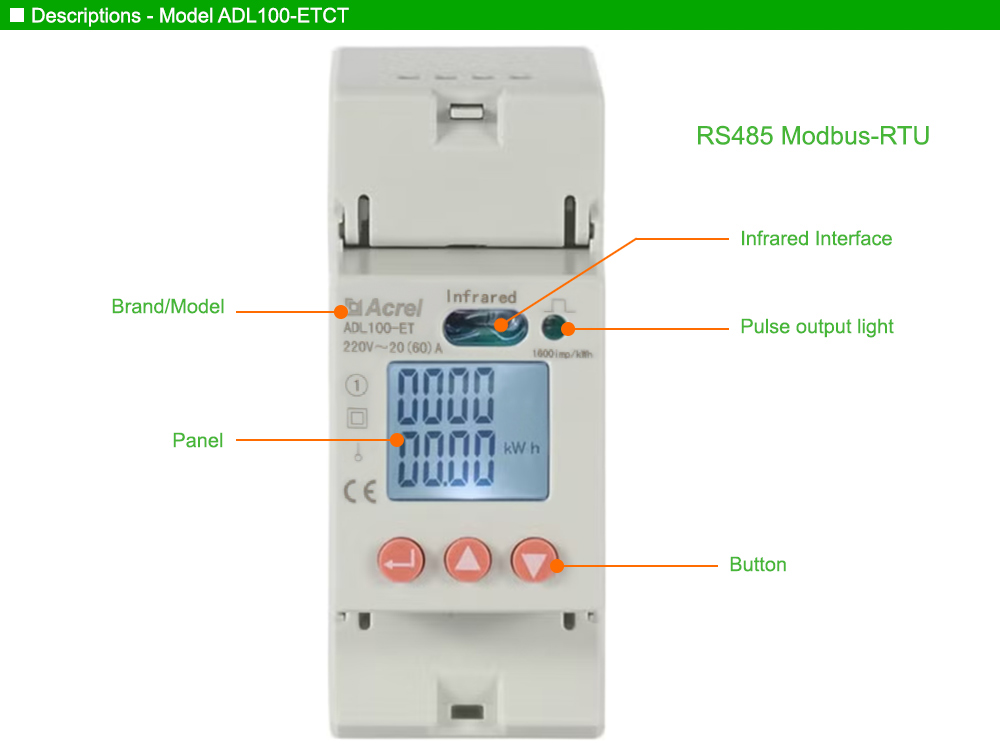

Mô tả đặc trưng
• Kết cấu dạng mô đun nhỏ gọn, trọng lượng nhẹ, dễ dàng gắn trên DIN 35mm
• Chất liệu nhựa ABS chịu nhiệt, chống cháy, cách điện tốt, độ bền cơ học cao

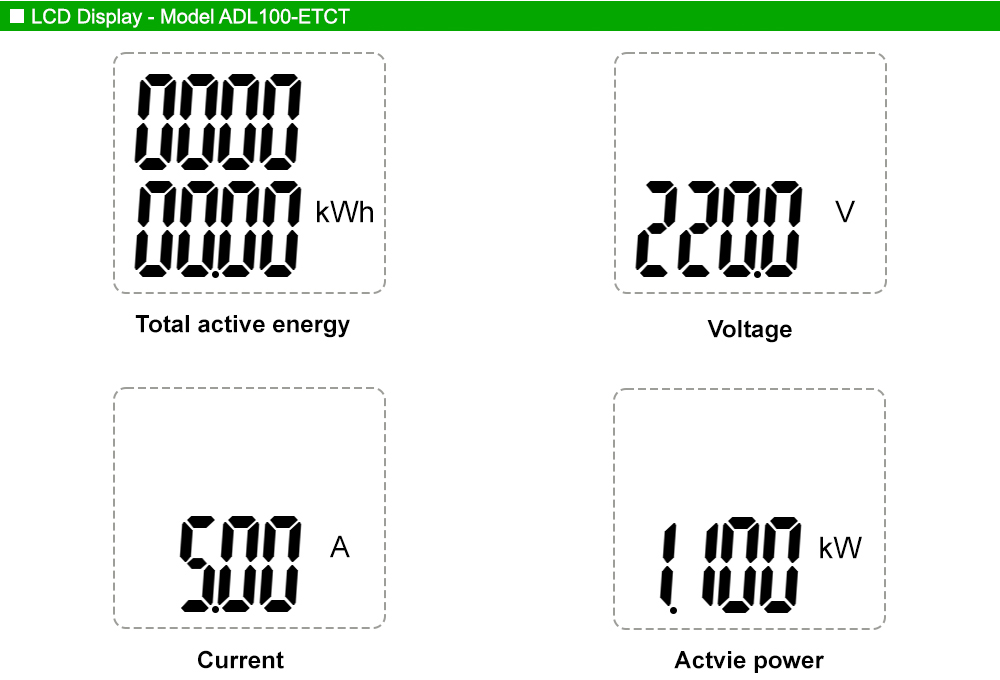

• Màn hình LCD 8 chữ số, hiển thị thông số và trạng thái thiết bị
• 3 phím phía trước để điều hướng và cài đặt thông số
• Truyền thông giao tiếp RS485, giao thức Modbus-RTU
• Chức năng đa dạng, đo đầy đủ các thông số điện, độ chính xác cao
• Đo năng lượng hoạt động một pha trên hệ thống điện áp thấp
• Đo các thông số điện U, I, P, Q, S, PF, F, kWh, năng lượng thuận - nghịch

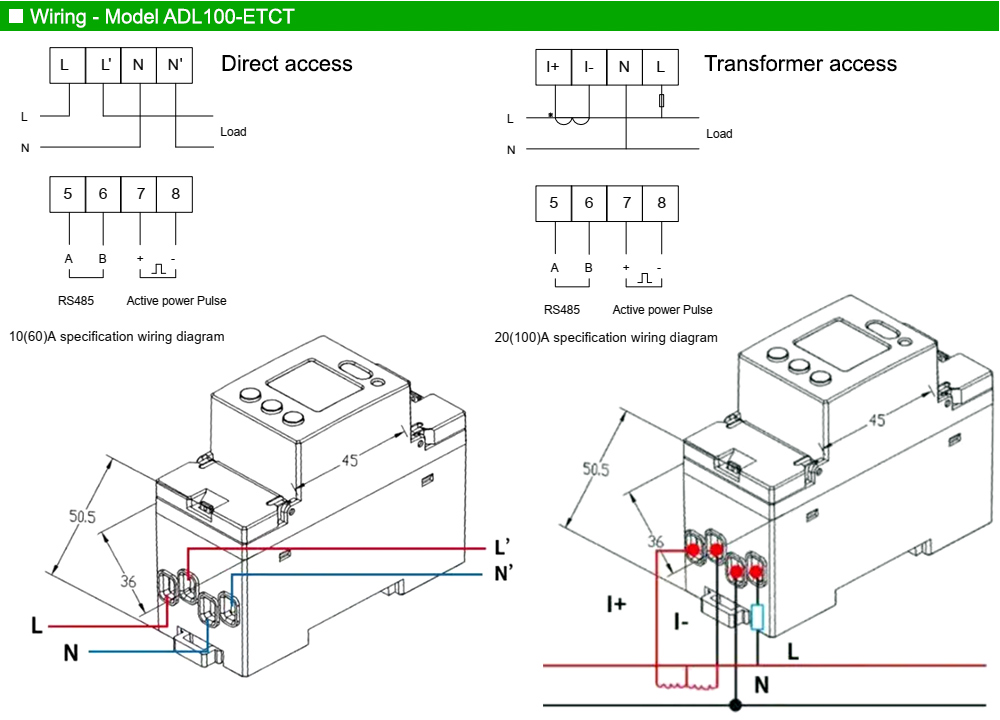

• Tín hiệu đầu vào thông qua biến dòng, đầu ra xung 1600imp/kWh
Tiêu chuẩn:
• Chứng nhận CE, EAC, IEC 62053-21, IEC 62053-22
• Thương hiệu Acrel ( xuất xứ Trung Quốc )
Ứng dụng:
• Giám sát và quản lý tiêu thụ điện năng trong các hệ thống điện 1 pha
• Dùng cho tòa nhà, trung tâm thương mại, siêu thị, nhà máy, khu công nghiệp

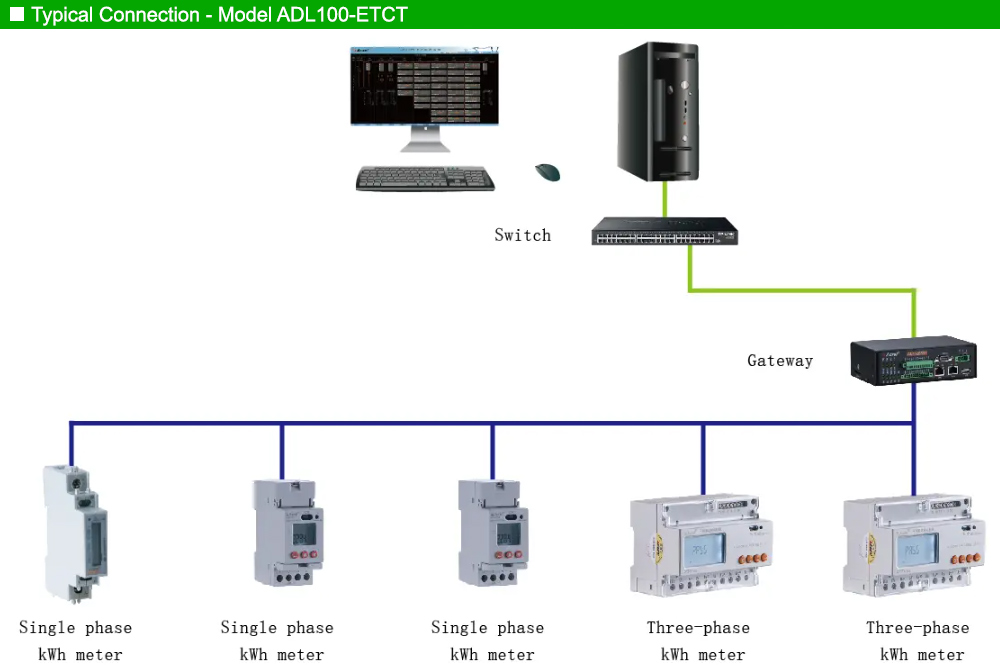

• Dùng cho hệ thống quản lý năng lượng EMS, BMS, SCADA ...

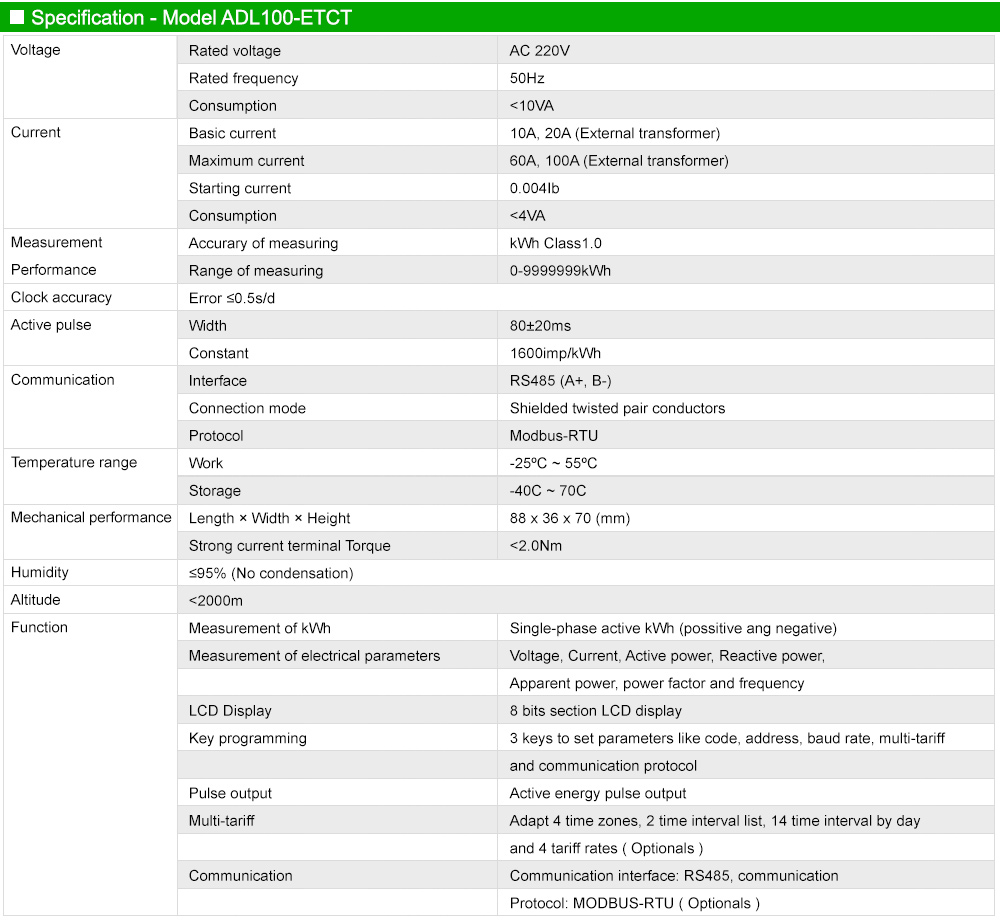

Mô tả Acrel ADL100-ETCT

Loại hệ thống: 1P
Tần số: 50Hz
Điện áp định mức: 220V
Dòng điện định mức:
* Dòng cơ bản: 10A hoặc 20A
* Dòng tối đa: 60A hoặc 100A
Nguồn tự cấp: 154~246VAC
Dòng khởi động: 4‰Ib (khi kết nối trực tiếp)
Công suất tiêu thụ: <10VA (1 pha); <4VA (dòng điện)
Chức năng:
* Đo các thông số: U, I, P, Q, S, PF, kWh (999999.99kWh)
* Đo năng lượng thuận-nghịch, đo tổng năng lượng
Độ chính xác:
* Điện năng hoạt động: Cấp 1
* Đồng hồ thời gian thực: Sai số ≤ 0.5 giây/ngày
Hiển thị: Màn hình LCD 8 chữ số
Truyền thông: giao tiếp RS485, giao thức Modbus-RTU
Đầu ra xung: 80ms±20ms, 1600imp/kWh
Biểu giá: 4 múi giờ, 14 khoảng thời trong ngày, 4 mức gia điện
Nhiệt độ hoạt động: -25ºC ~ 55ºC
Nhiệt độ lưu trữ: -40ºC ~ 70ºC
Độ ẩm cho phép: ≤95%RH (không ngưng tụ)
Độ cao lắp đặt: < 2000m

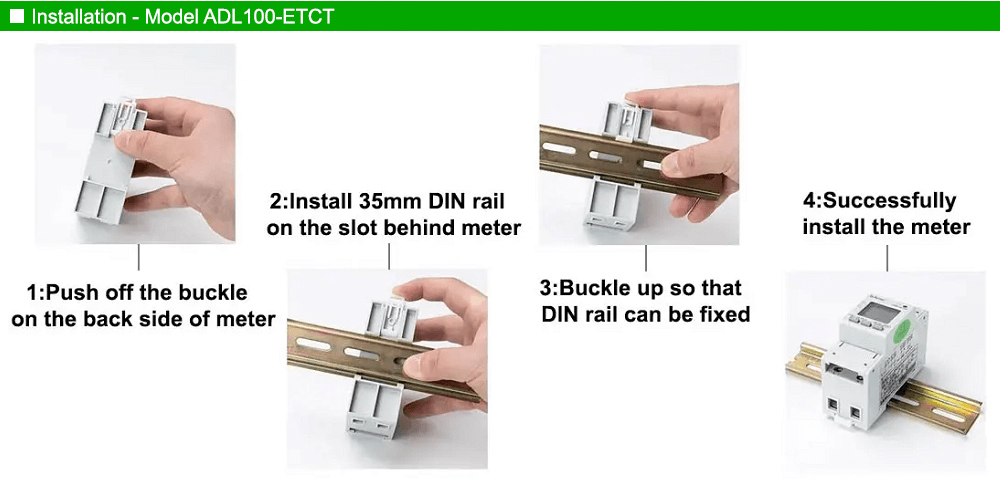

Lắp đặt: gắn trên thanh ray (Din Rail 35mm)

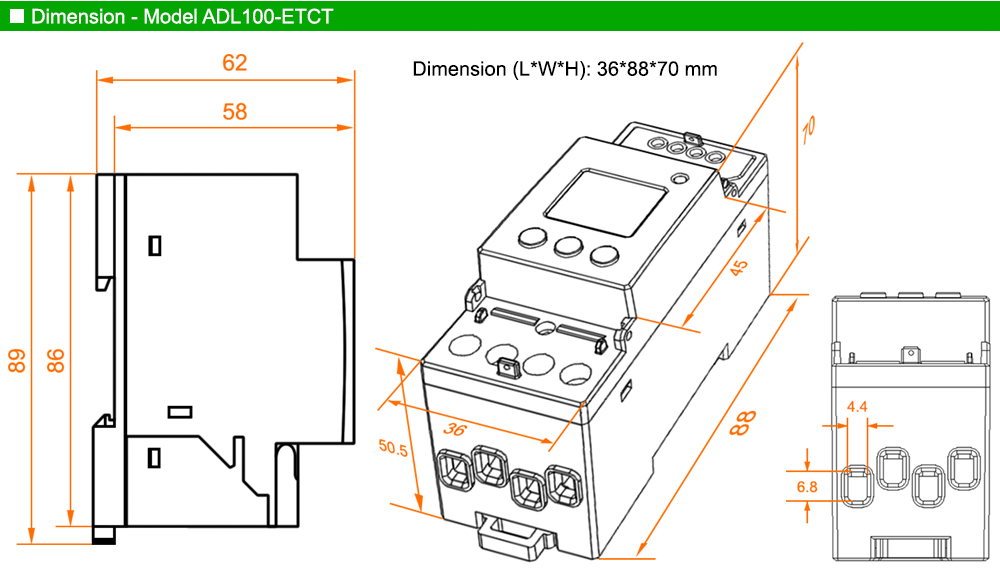

Kích thước sản phẩm: 36 x 88 x 70 (mm)
Trọng lượng: 0.1 Kg
