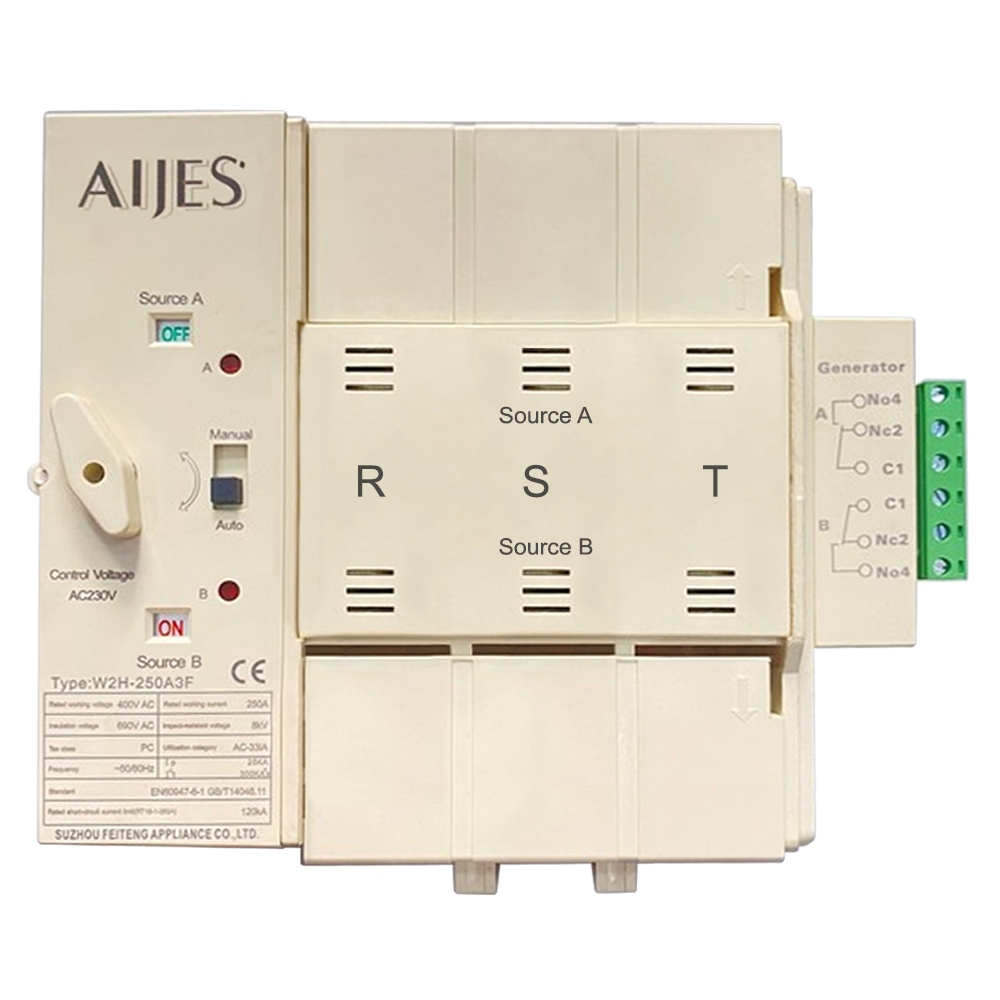

ATS AIJES W2H0A3F

• Thương hiệu : AIJES (xuất xứ Đài Loan).
• Đạt tiêu chuẩn IEC 60947-6-1; đáp ứng GB14048.II.
• Thiết kế đơn giản, nhỏ gọn, tiếp điểm chính tối ưu, độ bền cao.
• Chuyển đổi qua nguồn điện dự phòng một cách nhanh chóng.
• Đóng/Cắt tốc độ nhanh giữa 2 nguồn điện, thời gian trễ có thể thiết lập.
• Cho phép kết hợp bộ hẹn giờ, bộ điều khiển từ xa để vận hành hệ thống.
• Dễ dàng lắp đặt, vận hành, bảo trì, truy tìm và xử lý sự cố với thời gian ngắn.

• Chuyển đổi nguồn điện tự động giữa máy phát điện và điện lưới.
• Sử dụng cho nhà riêng, chung cư, cao ốc văn phòng, bệnh viện ....
• Sử dụng cho các khu công nghiệp, nhà máy, xưởng sản xuất ....
• Dùng cho những nơi có các phụ tải đòi hỏi phải cấp điện liên tục.

• Tần số hoạt động : 50/60Hz
• Điện áp định mức : AC 400V, 50Hz
• Điện áp cách điện định mức : AC 690V, 50Hz
• Số cực : 3P
• Dòng định mức : 125A
• Định mức dòng ngắn mạch : 100kA
• Điện áp xung chịu được : 8kV
• Khả năng chịu dòng ngắn mạch : 10kV
• Mạch phụ :
  * 2 bộ TRIP riêng biệt, mỗi bộ 2 tiếp điểm chuyển đổi
  * Công suất tiếp điểm : AC 220V/ 16A
• Độ trễ thời gian :
  * Thời gian chuyển đổi tiếp điểm < 1s
  * Thời gian tác động < 1s
  * Thời gian tác động < 1s
  * Thời gian mất nguồn < 100ms
• Chu kỳ tần số hoạt động : 120 lần/giờ
• Tuổi thọ :
  * Độ bền điện : 6.000 lần
  * Độ bền cơ khí : 20.000 lần
• Điều khiện khí quyển : ≤ 90%
• Nhiệt độ không khí xung quanh : -5 ~ 40ºC
  ( ≤ 35ºC trong 24 giờ hoạt động )
• Mức ô nhiễm cho phép : theo qui định 3 BG/T 14048.1
• Kiểu đấu dây : phía trước
• Kích thước sản phẩm : 248 x 200 x 112 (mm)
• Trọng lượng : 1,75 Kg
• ☼ Lưu ý :
  * Không lắp đặt ở độ cao vượt quá 2000 mét
  * Có thể lắp theo chiều ngang hoặc chiều dọc
  * ATS Aijes thường lắp trong tủ điều khiển hoặc tủ phân phối điện

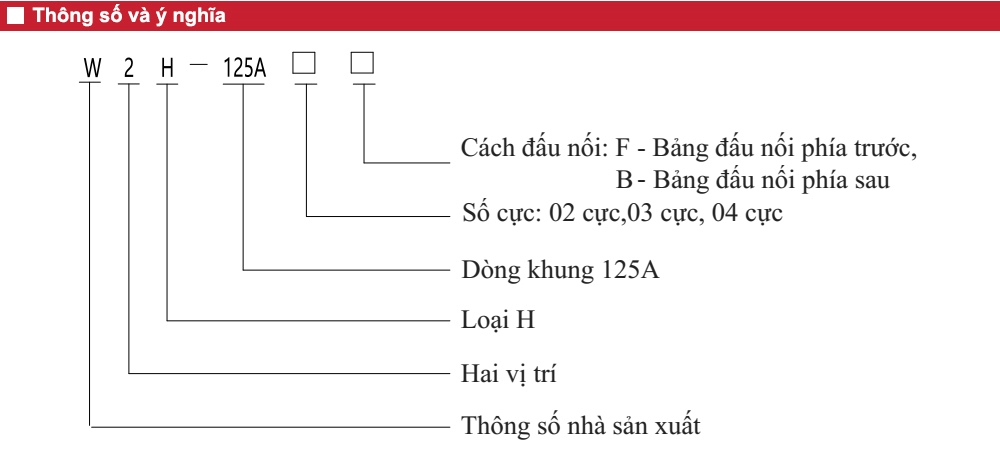

Cách tra mã ATS AIJES W2H-250A-3F

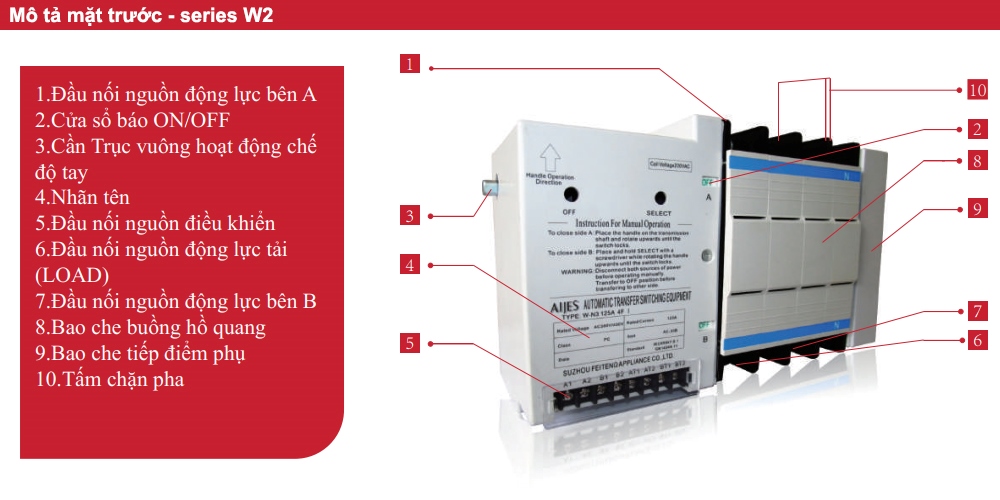

Mô tả mặt trước ATS AIJES W2H-250A-3F

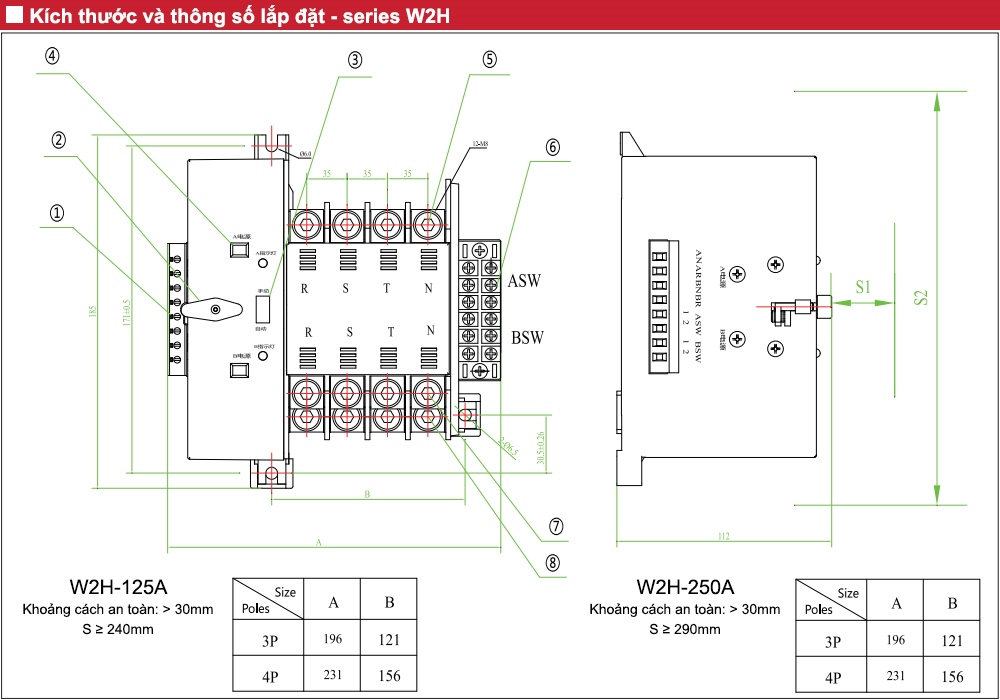

Kích thước ATS AIJES W2H-250A-3F

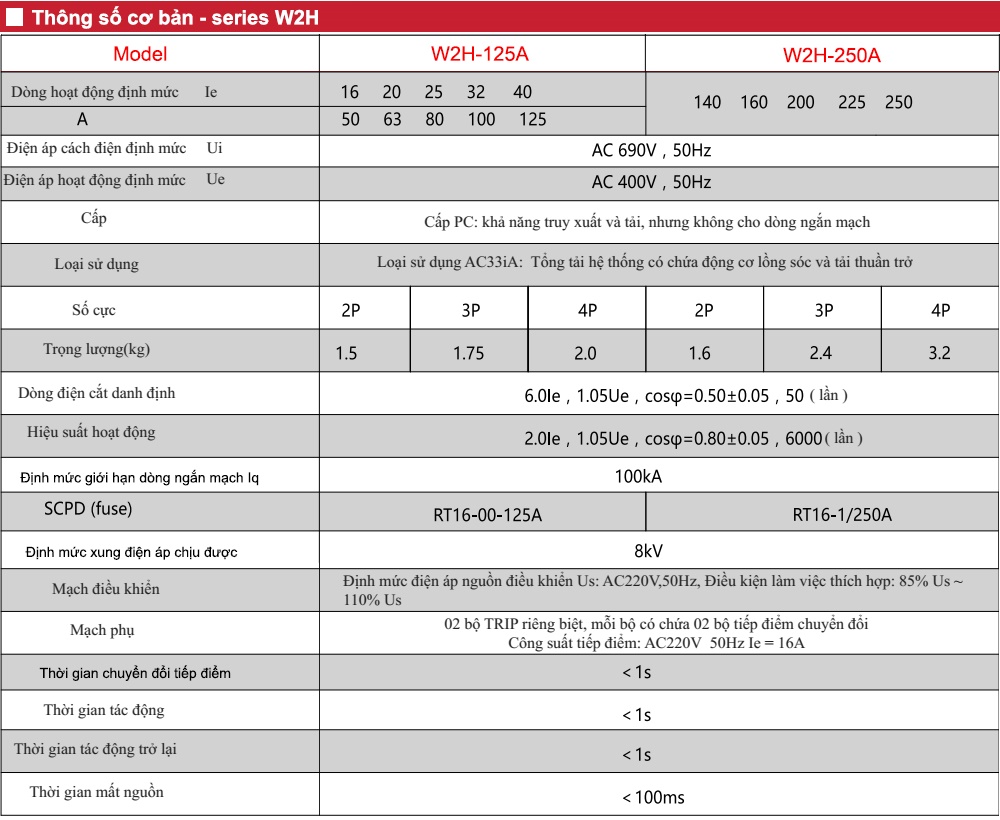

Thông số kỹ thuật ATS AIJES W2H-250A-3F

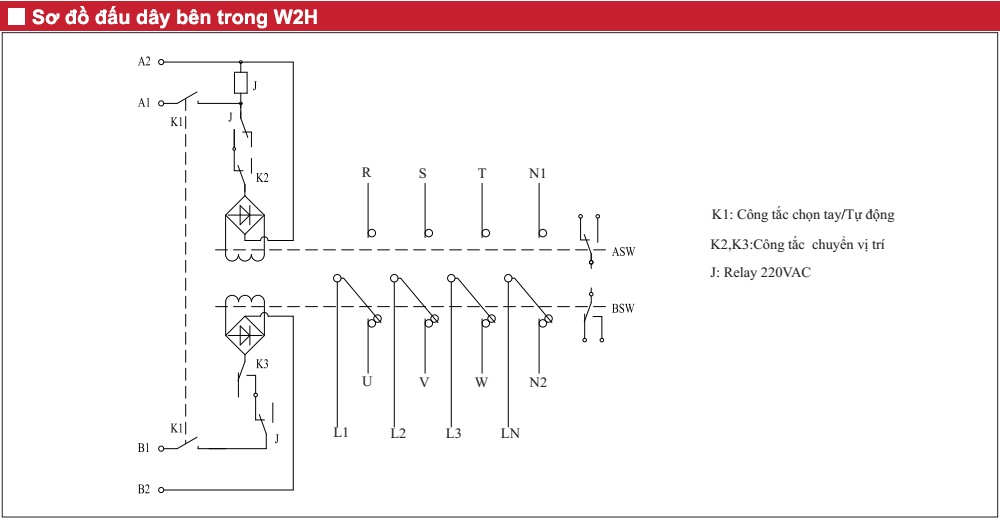

Sơ đồ đấu dây ATS AIJES W2H-250A-3F

Tải tài liệu kỹ thuật ATS AIJES W2H-250A-3F
