iLEC SumCT-4-1

In
Biến dòng dùng cho 4 trạm Solar
Liên hệ báo giá

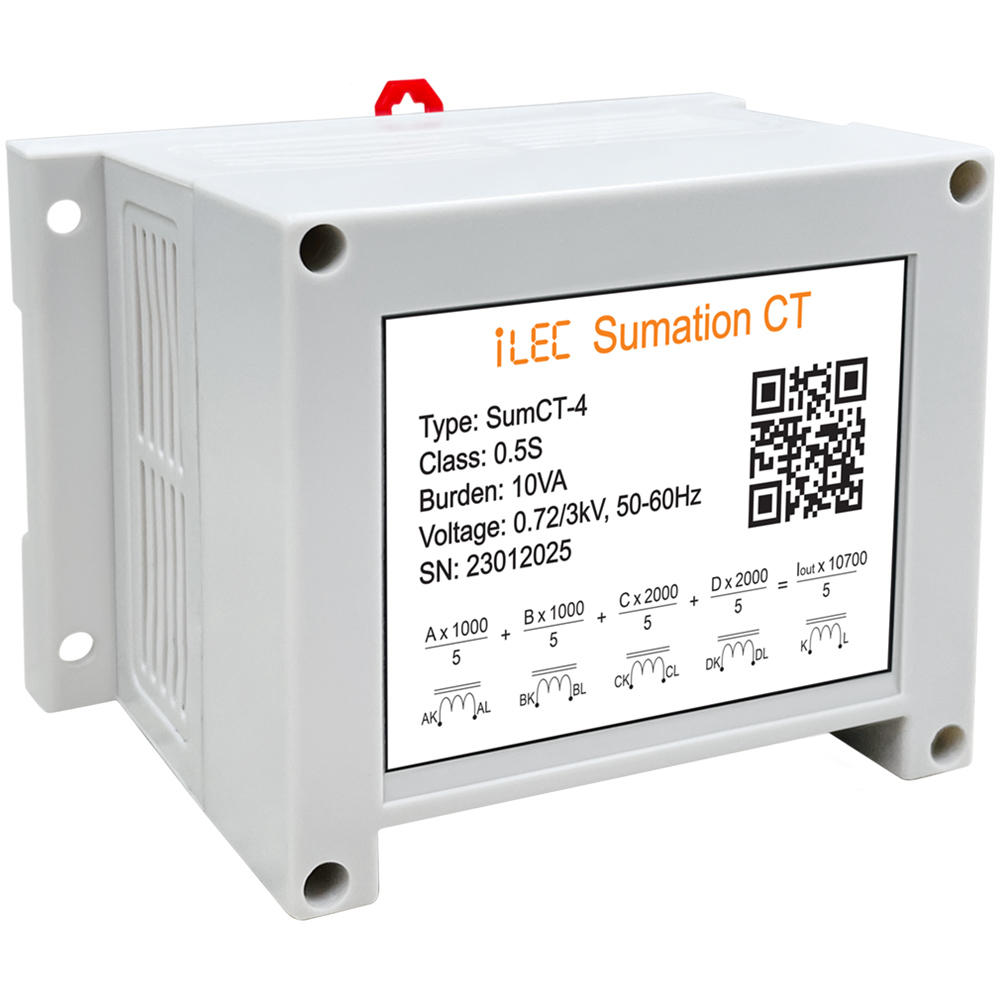

Biến dòng tổng iLEC SumCT-4-1Biến dòng tổng iLEC SumCT-4-1
Giá bán 1 ₫
iLEC
Mô tả iLEC SumCt-4-1 dùng cho 4 trạm Solar
  • Thương hiệu iLEC – Việt Nam
  • Kết cấu nhỏ gọn, lắp trên thanh ray hoặc bắt vít, cách nhiệt tốt, kết nối dễ dàng.
  • Dùng để cộng dòng điện thứ cấp của 4 máy biến dòng chính để đo chỉ bằng một thiết bị.
  • Dòng điện luôn được cộng theo vectơ khi xem xét lượng và pha của dòng điện.
  • Chức năng: đo năng lượng, công suất tác dụng, công suất tổng, công suất phản kháng của hệ thống.
    • Ứng dụng:
    • Sử dụng để đo 4 máy biến áp cho hệ thống Solar sử dụng zero-export.
    • Sử dụng để đo 4 MCCB/Biến áp.
    • Sử dụng để đo 4 nhánh phân phối trong tủ tụ bù.
    Những lưu ý quan trọng:
    • Dòng điện thứ cấp chưa kết nối PHẢI được nối tắt.
    • Các đầu cực chính chưa sử dụng phải luôn mở, không được nối tắt ngược lại với các đầu cực thứ cấp.
    • Kết nối chính xác máy biến dòng với tỷ lệ chính xác cho tất cả các đầu vào chính.
    • Tải của máy biến dòng được kết nối với đầu vào chính phải đủ để đảm bảo công suất đầu ra.
    • Tỷ lệ của dòng điện chính không được lớn hơn tỷ lệ 10:1
    • Trường hợp đo dòng vi sai : tổng các dòng điện có thể cộng lại bằng 0 (zero).
    Thông số kỹ thuật:
    • Điện áp tối đa : 720 V
    • Cách điện định mức : 3 kV, 1 phút
    • Dòng nhiệt định mức (Ith) : 50 x In
    • Dòng điện động định mức (Idyn) : 2.5 x Ith
    • Dải tần số : 50
    • 60Hz
    • Tiêu thụ nội bộ : Max. 4 VA
    • Dòng điện đầu ra : 5A (Có thể đặt hàng 1A)
    • Dòng điện liên tục tối đa : 6A
    • Hệ số bảo mật thiết bị (FS) : < 5
    • Cấp cách nhiệt : E
    • Cấp chính xác : Class 0.5 10VA, CL0.5S
      (* Lưu ý : CL 1 đối với một số CT không bằng nhau)
    • Lắp đặt : Gắn ray hoặc bắt vít
    • Kích thước : 115 x 90 x 73 (mm)

      • Tải tài liệu : Biến dòng ILEC SumCT
