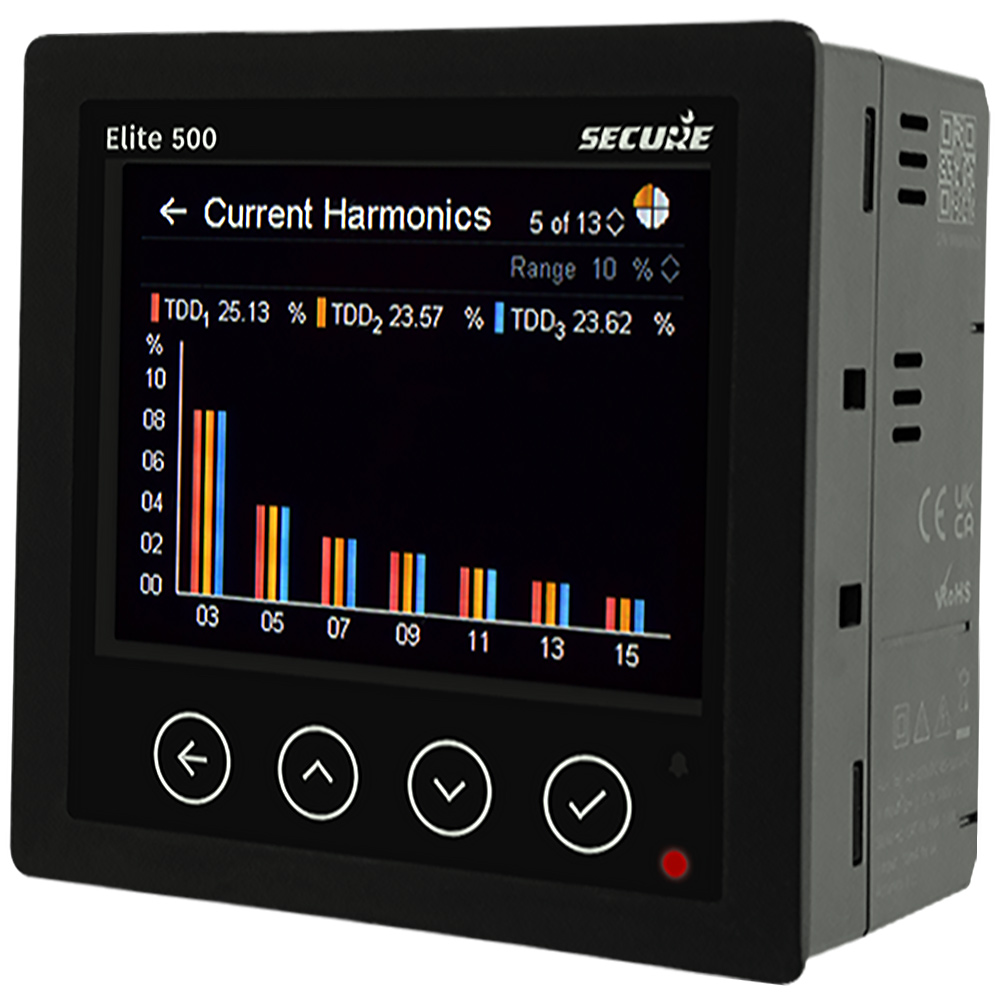

Đồng hồ đo đa năng Elite 500
Đồ hồ đo đa năng Secure Elite 500
- Hàng chính hãng 100%: Đầy đủ hóa đơn GTGT, giấy tờ CO/CQ
- Bảo hành: Bảo hành chính hãng
- Vận chuyển: Toàn quốc
Đồng hồ đo đa năng Elite 500
☼ Mô tả :
• Màn hình màu đồ họa TFT, độ phân giải cao, hiển thị chính xác và đáng tin cậy
• Hiển thị sơ đồ vector, biểu đồ thanh, so sánh mức tiêu thụ năng lượng hàng tuần/hàng tháng
• Độ phân giải năng lượng 7+3 chữ số, tham số tức thời 4+3 chữ số, giao tiếp đa dạng
• Độ chính xác 0.2S / 0.5S cho phép đo chủ động; độ chính xác 0.5S cho phép đo phản ứng
• Tham số yêu thích có thể cấu hình trên trang hiển thị, tùy chọn đồng bộ thời gian thông qua SNTP
• Cổng truyền thông mô-đun có thể cắm nóng, đầu ra Analog kết hợp I/O xung Digital, có báo động
• Hỗ trợ ổ cắm kép trên mô-đun Ethernet TCP IP cho phép giao tiếp đồng thời qua Modbus
• Hỗ trợ nhiều giao thức chuẩn công nghiệp: MODBUS RTU / TCP, Profinet, BACnet, Ethernet, ...
• Có thể được kết nối trực tiếp với đồng hồ đo mà không cần bất kỳ bộ tích hợp bổ sung nào
• Hỗ trợ đo lường 17 phép đo năng lượng, bao gồm các thông số năng lượng ròng và tuyệt đối
• Mô-đun truyền thông có thể thay thế tại chỗ, hỗ trợ PIPO / DIDO, báo động và mô đun đầu ra Analog
• Cảnh báo và sự kiện trên các tham số được cấu hình, biểu giá linh hoạt theo thời gian trong ngày
• Chức năng ghi dữ liệu, bộ ghi kép cho các thông số tức thời về năng lượng
☼ Tiêu chuẩn :
• IEC/EN61557-12, IEC/EN62053-21/22/23/31
• IEC/EN61010-1, IEC/EN61010-2-030, IS13779, IS14697
• Thương hiệu Secure ( xuất xứ Ấn độ )
☼ Ứng dụng :
• Dùng giám sát đường dây cấp điện, trạm biến áp lưới điện
• Dùng đo và giám sát tua bin gió, năng lượng tái tạo
• Dùng cho nhà máy điện, cơ sở công nghiệp và thương mại
( Dầu khí, Khai thác, Bệnh viện, Trung tâm mua sắm, Trung tâm dữ liệu )
• Giám sát trực tuyến quá trình trao đổi năng lượng tại nhiều điểm giao diện
• Tự động hóa và tích hợp hệ thống, tự động hóa quy trình và nhà máy
,Dùng cho thiết bị đóng cắt, chuyển mạch LV / MV / HV
• Dùng cho hệ thống điều khiển công nghiệp quy trình và hệ thống SCADA
☼ Mô tả :
• Màn hình màu đồ họa TFT, độ phân giải cao, hiển thị chính xác và đáng tin cậy
• Hiển thị sơ đồ vector, biểu đồ thanh, so sánh mức tiêu thụ năng lượng hàng tuần/hàng tháng
• Độ phân giải năng lượng 7+3 chữ số, tham số tức thời 4+3 chữ số, giao tiếp đa dạng
• Độ chính xác 0.2S / 0.5S cho phép đo chủ động; độ chính xác 0.5S cho phép đo phản ứng
• Tham số yêu thích có thể cấu hình trên trang hiển thị, tùy chọn đồng bộ thời gian thông qua SNTP
• Cổng truyền thông mô-đun có thể cắm nóng, đầu ra Analog kết hợp I/O xung Digital, có báo động
• Hỗ trợ ổ cắm kép trên mô-đun Ethernet TCP IP cho phép giao tiếp đồng thời qua Modbus
• Hỗ trợ nhiều giao thức chuẩn công nghiệp: MODBUS RTU / TCP, Profinet, BACnet, Ethernet, ...
• Có thể được kết nối trực tiếp với đồng hồ đo mà không cần bất kỳ bộ tích hợp bổ sung nào
• Hỗ trợ đo lường 17 phép đo năng lượng, bao gồm các thông số năng lượng ròng và tuyệt đối
• Mô-đun truyền thông có thể thay thế tại chỗ, hỗ trợ PIPO / DIDO, báo động và mô đun đầu ra Analog
• Cảnh báo và sự kiện trên các tham số được cấu hình, biểu giá linh hoạt theo thời gian trong ngày
• Chức năng ghi dữ liệu, bộ ghi kép cho các thông số tức thời về năng lượng
☼ Tiêu chuẩn :
• IEC/EN61557-12, IEC/EN62053-21/22/23/31
• IEC/EN61010-1, IEC/EN61010-2-030, IS13779, IS14697
• Thương hiệu Secure ( xuất xứ Ấn độ )
☼ Ứng dụng :
• Dùng giám sát đường dây cấp điện, trạm biến áp lưới điện
• Dùng đo và giám sát tua bin gió, năng lượng tái tạo
• Dùng cho nhà máy điện, cơ sở công nghiệp và thương mại
( Dầu khí, Khai thác, Bệnh viện, Trung tâm mua sắm, Trung tâm dữ liệu )
• Giám sát trực tuyến quá trình trao đổi năng lượng tại nhiều điểm giao diện
• Tự động hóa và tích hợp hệ thống, tự động hóa quy trình và nhà máy
,Dùng cho thiết bị đóng cắt, chuyển mạch LV / MV / HV
• Dùng cho hệ thống điều khiển công nghiệp quy trình và hệ thống SCADA
Mô tả
Đồng hồ đo đa năng Elite 500
- Kiểu kết nối : LV 3P4W, HV 3P4W, 1CT 3PT, LV 3CT, HV 3P3W, 3CT 2PT, 2CT 2PT, 1P 2W
- Phạm vi đo điện áp : 35 V to 500 V (L-L) max, 20 V to 300 V (L-N) max
- Phạm vi đo dòng : 50mA - 6A, dải dòng bắt đầu 1mA
- Tần số : 50/60Hz
- Tỷ lệ lấy mẫu : 156 mẫu / chu kỳ / kênh
- Cấp chính xác :
* Năng lượng hoạt động : Class 0.2S và 0.5S
* Năng lượng phản kháng : Class 0.5S
* Điện áp, dòng, công suất : 0.2% dải đo
* Tần số : ±0.05 Hz - Hệ số công suất : ± 0.005 (độ trễ 0.5)
- Điện áp chịu đựng tối đa : 2 lần điện áp định mức (trong 1 giây)
- Dòng điện chịu đựng tối đa : 1.2 lần lb liên tục
- Quá dòng ngắn hạn : tối đa 20 lần trong 1 giây
- Quá tải (liên tục) : 1.5 lần lb, 7.5A (chỉ đo lường)
- Nguồn cấp : 48 - 300V DC / 85 - 300V AC
- Hiển thị : Màn hình màu đồ họa TFT, 53x70mm, 320x240 pixels
- Truyền thông : Modbus RTU, Ethernet RJ45, SNTP
- Đầu vào - Đầu ra :
* Đầu ra xung : 24 - 230V DC hoặc 48 - 230V AC, 100mA (có thể cấu hình)
* Đầu vào xung : 24 - 60V AC/DC, 100mA
* 3 đầu ra cảnh báo : 230V AC / 30V DC, 2A
* 4 đầu ra Analog : tự cấp nguồn, có thể cấu hình, 0-20mA, 4-20mA
* Đèn báo : 2 LED - Nhiệt độ hoạt động : -10ºC ~ 60ºC
- Nhiệt độ lưu trữ : -25ºC ~ 70ºC
- Hệ số nhiệt độ : 0.02% / ºC
- Cách điện : 3.5kV RMS 50Hz, 5 giây
- Chống xung : 6.4kV
- Cấp bảo vệ : IP54 (mặt trước); IP20 (đầu cuối thiết bị)
- Kích thước sản phẩm : 96 x 96 x 57.6 (mm)
- Trọng lượng : ~ 365g
Kích thước : Elite MFM 500

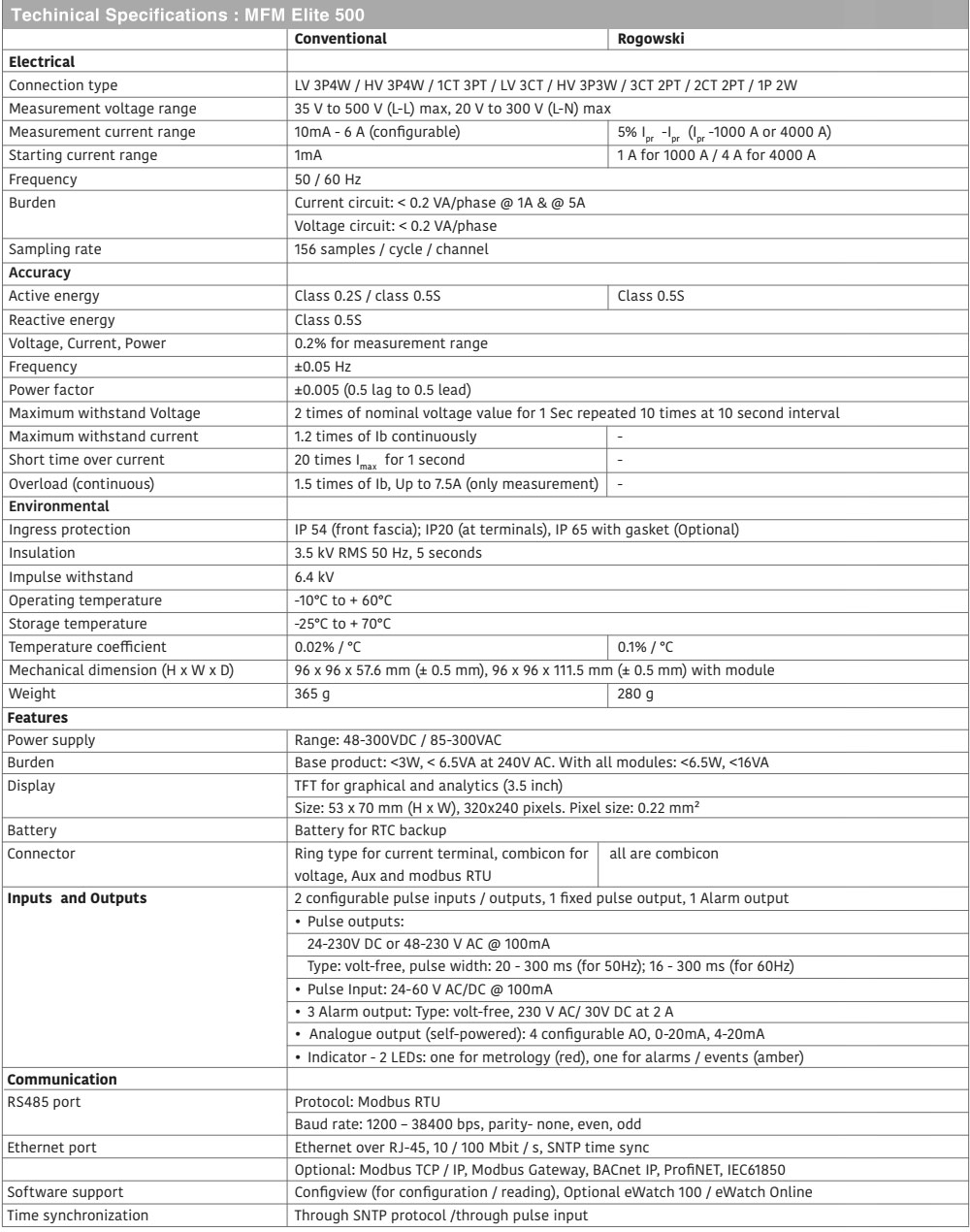

Thông số kỹ thuật : Elite MFM 500
Tải bảng thông số kỹ thuật : Elite MFM 500
