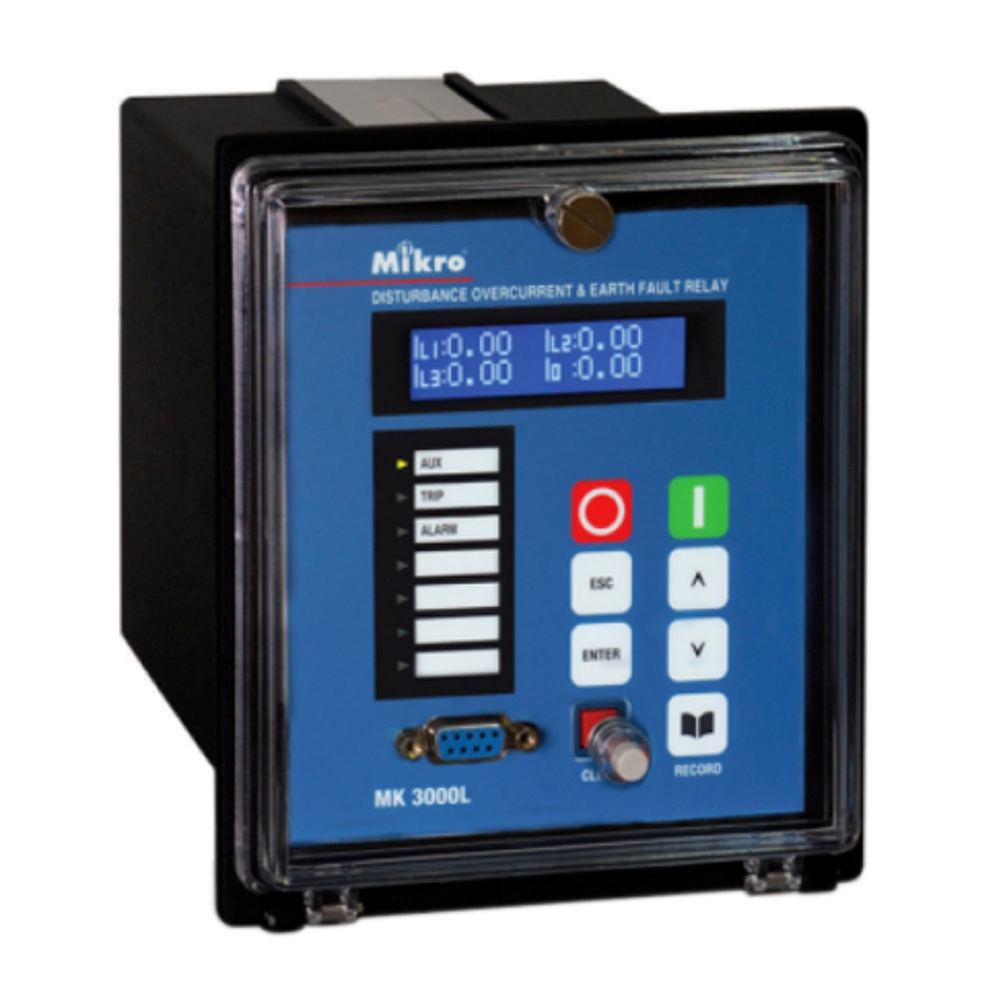

Mikro MK3000L-240AD

• Thương hiệu Mikro - Xuất xứ Malaysia - Tiêu chuẩn IEC 60255.
• Mã ANSI: 46N, 49RMS, 50P, 50G, 51P, 51G, CLP, 50BF, 74TC, 79.
• Loại rơ le bảo vệ kết hợp quá dòng và chạm đất.
• Màn hình hiển thị LCD có đèn nền. Kiểu gắn mặt tủ
• Hiển thị nguồn và trạng thái hoạt động bằng LED.
• Giao tiếp truyền thông RS232 hoặc RS485 Modbus-RTU.
• Chức năng bảo vệ quá tải nhiệt, bảo vệ sự cố mắt cắt.
• Cài đặt thông số bằng nút nhấn mềm.
• 4 tiếp điểm ngõ ra (lập trình) + 1 tiếp điểm báo sự cố (IRF).
• Ghi lại 50 mã sự cố, 250 mã sự kiện và 30 cảnh báo trước đó.

• Tần số hoạt động: 50/60 Hz
• Điện áp định mức: 85 ~ 265 VAC / 110 ~ 370 VDC
• Dòng định mức: 5A
• Công suất: 8 VA max
• Dải xung tần số: 45 ~ 65 Hz
• 2 tín hiệu đầu vào riêng, điện áp: 20~380VDC (hoặc 50~270VAC).
• Cài đặt mức tác động thấp (Low-set):
  • Dòng quá tải: I> = (0.1 ~ 25) x In.
  • Dòng chạm đất: Io> = (0.02 - 2.0) x Ion.
  • Thời gian tác động: 5 đặc tuyến dòng thời gian (IDMT)
    với TM = 0.01~1. Hoặc thời gian xác định t> = (0s~100s).
• Cài đặt mức tác động cao (High set):
  • Dòng quá tải: I≥ (0.5 ~ 40) x In.
  • Dòng chạm đất: Io≥ (0.01 ~ 10) x Ion.
  • Thời gian tác động: xác định t≥ (0s ~ 100s).
• Cài đặt mức quá tải cao nhất: I ≥ 0.5 ~ 40 x In; t ≥ 0s ~ 100s.
• Cài đặt mức chạm đất cao nhất: Io≥ 0.01 ~ 10 x Ion; to ≥ 0s ~ 100s.
• Cài đặt mức quá tải ngược âm: I2 ≥ 0.1 ~ 40 x In.
• Thời gian tác động: 5 đặc tuyến dòng thời gian (IDMT)
  với TM = 0.01 ~ 1. Hoặc thời gian xác định t ≥ 0s ~ 100s.
• Cài đặt bảo vệ quá tải ngược âm mức cao: I2 ≥ 0.1 ~ 40 x In; tI2 ≥ 0s ~ 100s.
• Cài đặt quá tải nhiệt: Ithermal ≥ 0.1 ~ 3 x In; tthermal = 1m ~ 200m
• Biên nhiệt hoạt động: -10 ~ 55°C
• Độ ẩm môi trường: 5 ~ 95%, không ngưng tụ
• Cấp bảo vệ: Mặt trước IP54, thân máy IP20
• Kích thước sản phẩm: 142 x 165 x 198 (mm)
• Trọng lượng: 3 kg

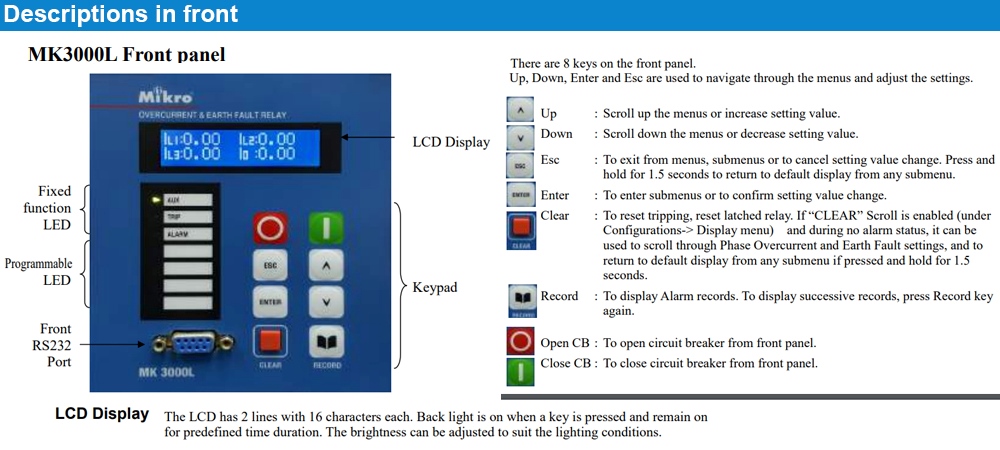

Mô tả Rơ le Mikro MK3000L-240AD

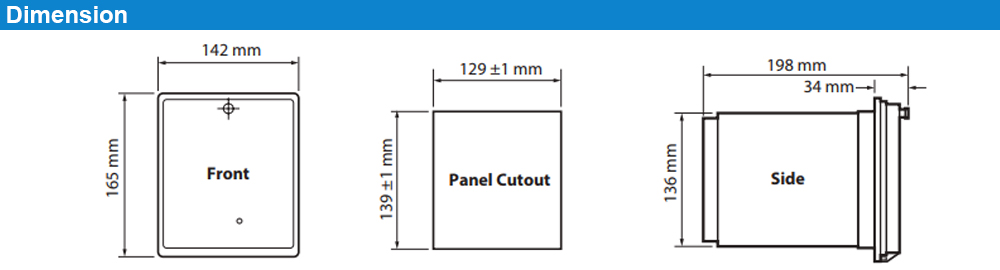

Kích thước Rơ le bảo vệ Mikro MK3000L-240AD

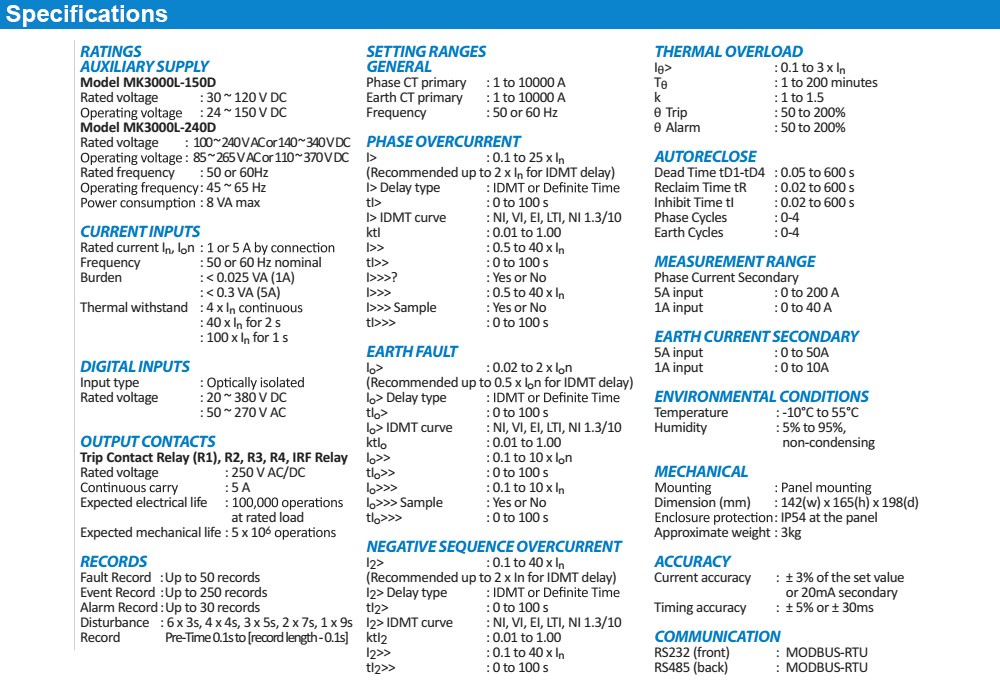

Thông số kỹ thuật Rơ le Mikro MK3000L-240AD

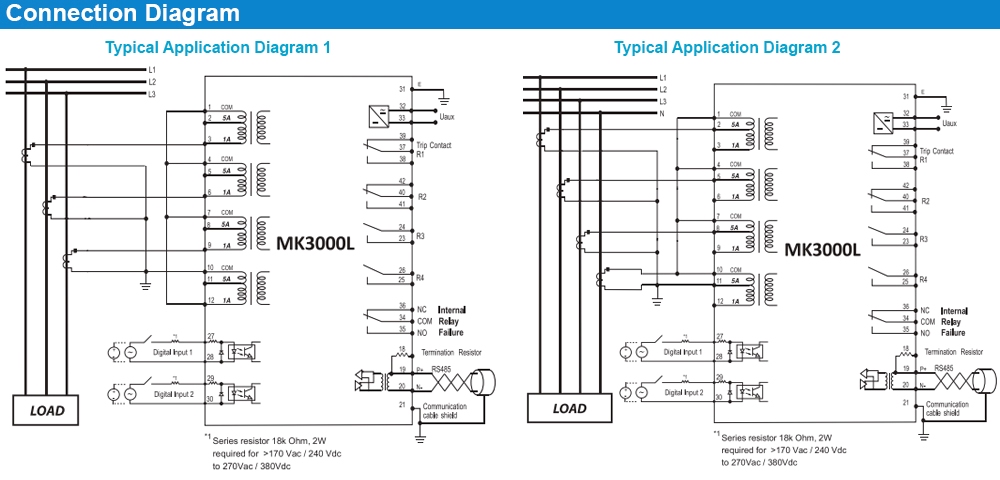

Cách đấu nối Rơ le Mikro MK3000L-240AD

Tài liệu kỹ thuật Rơ le Mikro MK3000L-240AD
