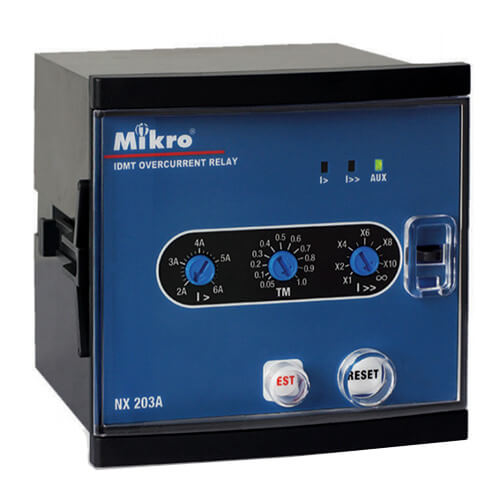

Relay Mikro NX203A-240A

• Thương Hiệu MIKRO - Xuất xứ Malaysia - Tiêu chuẩn IEC 60255
• Loại Rơ le bảo vệ quá dòng, 1 tiếp điểm ngõ ra, Reset bằng tay.
• Hiển thị nguồn và trạng thái hoạt động bằng LED.
• Cài đặt thông số bằng núm xoay.
• Thời gian tác động: Theo đặc tuyến dòng
• Thời gian (IDMT)
• Rơ le cắt theo đặc tuyến dốc thường ở mức thấp
• Rơ le cắt tức thời ở mức cao
• Hiển thị mức thấp và mức cao riêng biệt
• Có chức năng vô hiệu hóa mức cao
• Chức năng kiểm tra ở mặt trước
• Ứng dụng: Thường được dùng nhiều trong tủ điện.

• Nguồn cấp: 198 ~ 265VAC
• Dòng dịnh mức: 5A
• Cài đặt mức tác động thấp (Low-set):
  • Dòng quá tải : I> = 2.0A - 6.0A (tức là 40% đến 120%).

  Normal Inverse 3/10 Hệ số thời gian TM = 0.05 -1
• Cài đặt mức tác động cao (High-set):
  • Dòng ngắn mạch: I≥ (1 - 10) x I> hoặc Vô hiệu hóa (cài ꝏ).
  • Thời gian tác động: t ≥ tức thời.
• Kích thước (H x W x D): 96 x 96 x 110 mm.

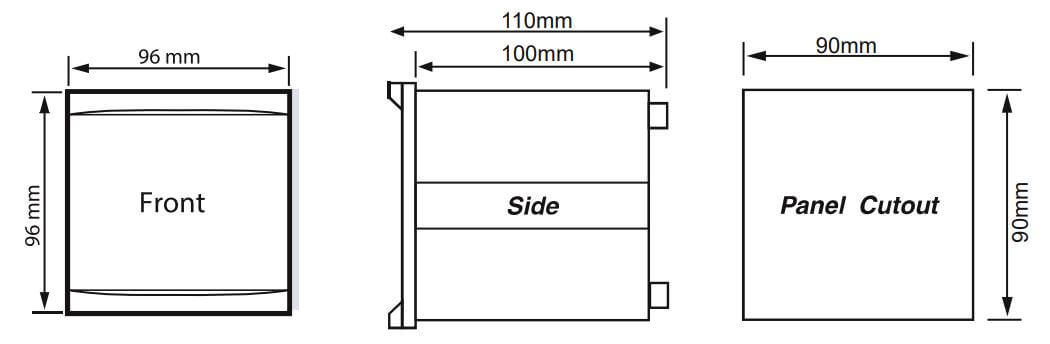

Kích thước Mikro NX203A-240A

Thông số kỹ thuật Mikro NX203A-240A

Hướng dẫn cài đặt / set up / sơ đồ đấu nối Mikro NX203A-240A

Tài liệu kỹ thuật hướng dẫn cài đặt & đấu nối Mikro NX203A-240A

Tài liệu kỹ thuật Mikro NX203A-240A
