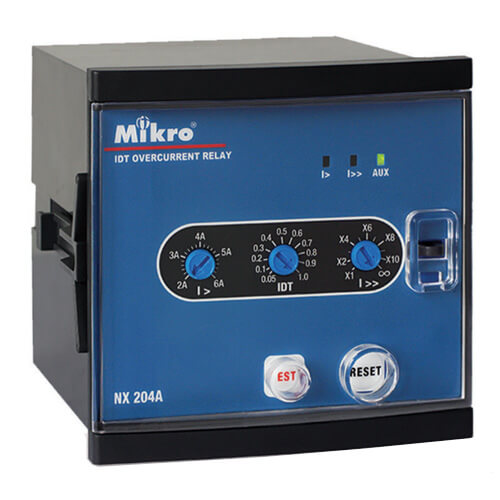

Relay Mikro NX204A-240A

• Thương Hiệu MIKRO - Xuất xứ Malaysia - Tiêu chuẩn IEC 60255.
• Loại Rơ le bảo vệ quá dòng, 1 tiếp điểm ngõ ra, Reset bằng tay.
• Hiển thị nguồn và trạng thái hoạt động bằng LED. Cài đặt bằng núm xoay.
• Rơ le cắt theo đặc tuyến IDT ở mức thấp
• Rơ le cắt tức thời ở mức cao
• Hiển thị mức thấp và mức cao riêng biệt
• Có chức năng vô hiệu hóa ở mức cao
• Chức năng kiểm tra ở mặt trước
• Ứng dụng: Thường được dùng nhiều trong tủ điện.
Thông số kỹ thuật:
• Nguồn cấp: 198 ~265 VAC
• Dòng dịnh mức : 5A
• Cài đặt mức tác động thấp (Low-set) :
  • Dòng chạm đất : I> = 0.1A - 2A (2% đến 40%).
  • Thời gian tác động : Theo đặc tuyến dòng
  • Thời gian (IDMT)

  Normal Inverse 3/10 Hệ số thời gian TM = 0.05 -1
• Cài đặt mức tác động cao (High-set) :
  • Dòng chạm đất : I≥ (1 - 10) x I> hoặc Vô hiệu hóa (cài ꝏ).
  • Thời gian tác động : t≥ tức thời
• Kích thước (H x W x D): 96 x 96 x 90 mm

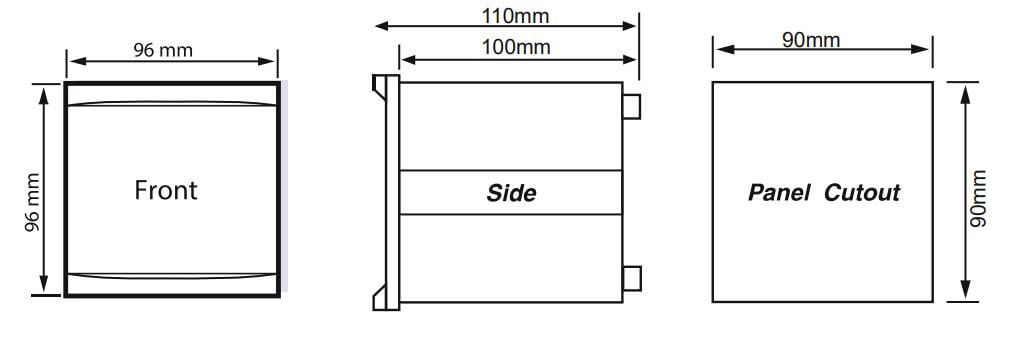

Kích thước Mikro NX204A-240A

Thông số kỹ thuật Mikro NX204A-240A
